Технические характеристики:
|
Количество каналов
|
2
|
|
Частотный диапазон ОТ
|
1 мкГц
|
|
Частотный диапазон ДО
|
80 МГц
|
|
Опорный генератор (погрешность установки частоты)
|
±1×10-6 | опция ±2×10-7
|
|
Выходной уровень (минимум)
|
Канал A- -127дБм | Канал B- 1 мВпик-пик
|
|
Выходной уровень (максимум)
|
Канал A- 13 дБм | Канал B- 10 Впик-пик
|
|
Выходной импеданс (Ом)
|
50
|
|
Виды модуляции
|
АМ | ЧМ | ФМ | ЧМн | ШИМ | BPSK
|
|
ГКЧ
|
Да
|
|
BURST Пакетный режим
|
Да
|
|
Экран (см, разрешение)
|
TFT | 9 см
|
|
Особенности
|
Стандартные формы сигналов - 5 видов. Опция - стерео ЧМ.
|
|
Интерфейс
|
USB | RS-232 | опция - GPIB
|
|
|
|
Генераторы сигналов специальной формы АКИП-3410/1, АКИП-3410/2, АКИП-3410/4, АКИП-3410/5 предназначены для генерации сигналов стандартных форм: синусоидального, прямоугольного, треугольного, импульсного, шумового, постоянного тока, а также до 50 типов сигналов предустановленной произвольной формы.

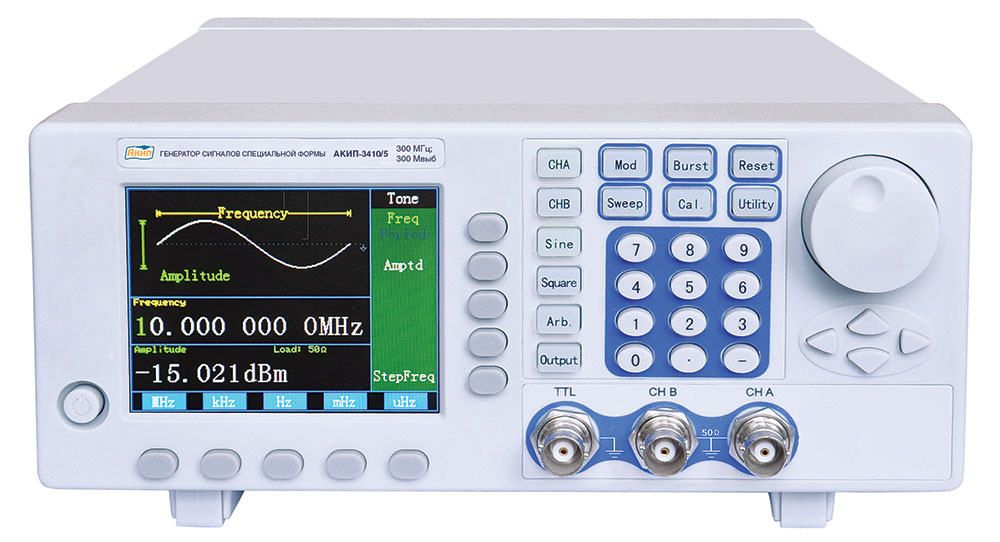

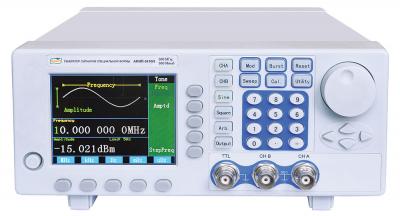

Генераторы представляют собой лабораторные многофункциональные измерительные приборы, принцип действия которых основан на технологии прямого цифрового синтеза, позволяющего получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений практически любой формы. На передней панели генератора находится цветной жидкокристаллический дисплей, состоящий из двух частей: в верхнем окне отображается форма генерируемого сигнала, в нижнем окне – его параметры.
В генераторах серии 3410 справа от дисплея находятся два вертикальных ряда кнопок: в одном ряду кнопки выбора стандартных форм сигнала, в другом – кнопки управления меню генерируемых сигналов. Под дисплеем расположен блок функциональных кнопок для выбора единиц вводимых значений.
Для ввода цифровых параметров на панелях всех генераторов имеется три группы органов управления: курсорные кнопки (со стрелками), вращающийся регулятор параметров и цифровая клавиатура.
На задней панели генераторов имеется разъем для подключения шнура питания, разъемы интерфейсов USB и RS-232 для подключения генераторов к ПК, входные разъемы для подачи внешнего тактового сигнала 10 МГц, сигнала внешней модуляции и запуска и выходной разъем внутреннего опорного генератора 10 МГц.
Комплект поставки АКИП-3410/2
|
№
|
Наименование
|
Количество
|
|
1.
|
Генератор сигналов специальной формы АКИП-3410/2
|
1
|
|
2.
|
Сетевой шнур
|
1
|
|
3.
|
Руководство по эксплуатации
|
1
|
