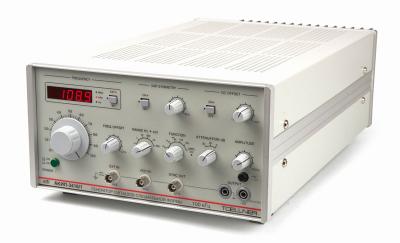

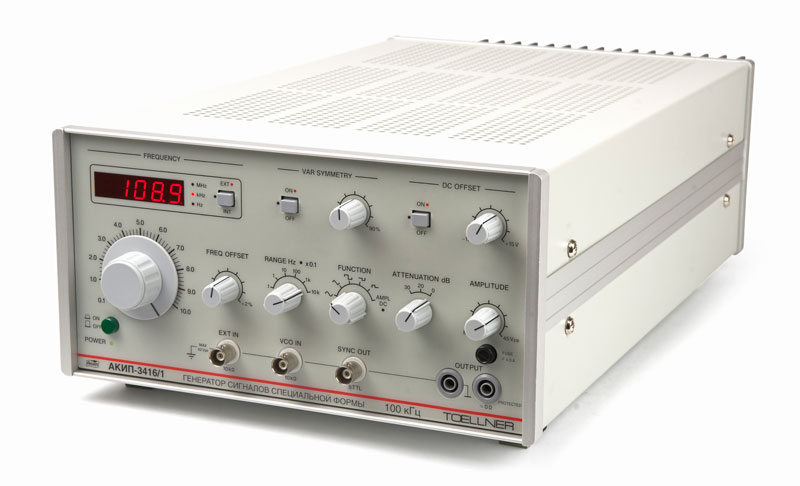

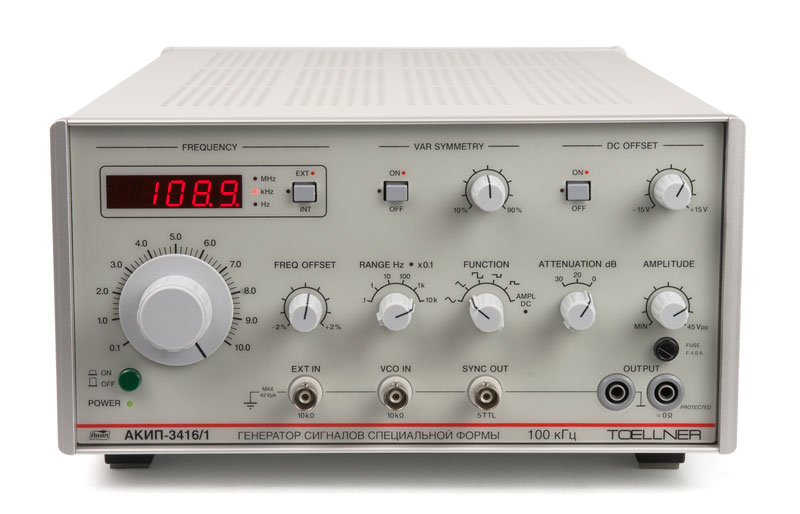

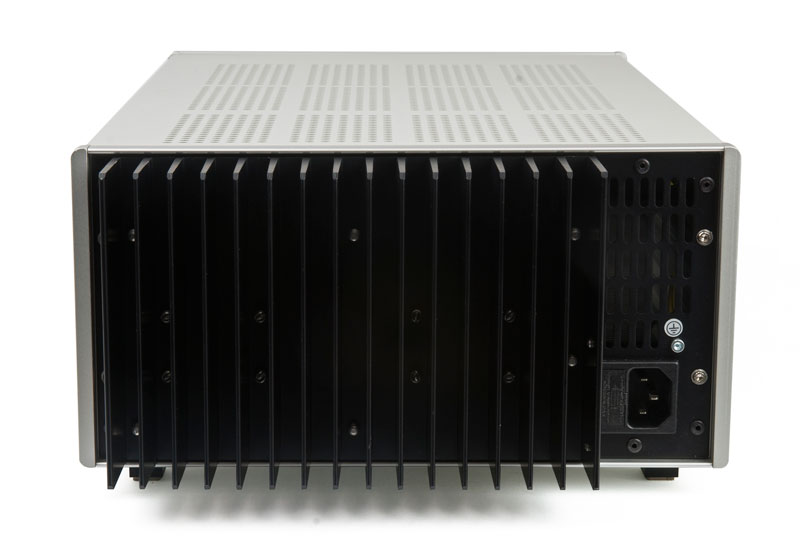

Артикул: АКИП-3416/1
|
Особенности генератор сигналов специальной формы АКИП-3416/1:
1 выходной канал;
Диапазон частот: 1 мГц – 100 кГц (6 поддиапазонов);
Выходное напряжение 45 мВ…45 Впик-пик;
Стандартные сигналы: синусоида, прямоугольник, треугольник, импульс;
Режим усилителя (вход внешнего сигнала);
Синхровыход ТТЛ-уровня;
Вход внешней модулирующей частоты VCO (ГУН);
Встроенный частотомер;
Защита выхода от обратных напряжений;
Компактный размер, алюминиевый корпус.
Технические характеристики генератор сигналов специальной формы АКИП-3416/1:
|
Параметр |
Значение |
|
Выходные параметры |
|
|
Частотный диапазон |
1 мГц – 100 кГц |
|
Смещение частоты |
±2 % |
|
Погрешность установки частоты |
±2 е.м.р. (2 % от полной шкалы в используемом масштабе) |
|
Выходной уровень |
45 мВпик-пик - 45 Впик-пик 22,5 мВпик-пик – 22,5 Впик-пик в импульсе |
|
Выходное сопротивление |
Около 0 Ом |
|
Защита выхода |
Предохранитель от обратного напряжения ≤120 В |
|
Ослабление |
20 / 30 дБ (фиксированное) |
|
Постоянное смещение |
|
|
Диапазон (AC + DC) |
±15 В |
|
Синусоида |
|
|
Суммарные гармонические искажения (при максимальном Uвых. и нагрузке 8 Ом) |
<0,5 > <1 > |
|
Прямоугольник |
|
|
Время нарастания/спада |
<0,8 > |
|
Выброс |
<5 > |
|
Скважность |
10% - 90% (регулировка до 10 кГц) |
|
Треугольник |
|
|
Нелинейность |
<1% > |
|
Импульс |
|
|
Время нарастания / спада |
<0,8 > |
|
Выброс |
<5 > |
|
Режим усилителя |
|
|
Усиление |
20 дБ (регулируемое) |
|
Диапазон усиления |
0…100 кГц |
|
Суммарные гармонические искажения |
<0,2 > |
|
Сопротивление входа |
10 кОм |
|
Входы / выходы |
|
|
Выход сигнала синхронизации |
Сигнал ТТЛ-уровня, 50 Ом |
|
Вход внешней модуляции (ГУН) |
Вход напряжения 0…5 В для частотной и фазовой модуляции (1000:1) , Rвх = 10 кОм |
|
Внешний вход |
Вход усилителя (Uвх. макс = 15 Вскз) и частотомера |
|
Частотомер |
|
|
Диапазон частот |
<1 > |
|
Разрешение |
4 или 5 разрядов с автовыбором диапазона |
|
Погрешность |
±2 е.м.р. |
|
Чувствительность |
150 мВскз при <10 > 250 мВскз при >10 МГц |
|
Входное сопротивление |
1 МОм, 120 пФ |
|
Защита входа |
15 Вскз |
|
Общие данные |
|
|
Напряжение питания |
~115/230 В (± 10 %), 43 Гц (потребление < > |
|
Габаритные размеры |
265 × 147 × 480 мм |
|
Рабочая температура |
0…50 °С |
|
Масса |
7 кг |
Комплект поставки АКИП-3416/1
|
№ |
Наименование |
Количество |
|
1. |
Генератор сигналов специальной формы АКИП-3416/1 |
1 |
|
2. |
Сетевой шнур |
1 |
|
3. |
Соединительный кабель (BNC-BNC) |
1 |
|
4. |
Нагрузка 50 Ом |
1 |
|
5. |
Адаптер BNC - гнездо 4 мм |
1 |
|
6. |
Адаптер BNC - штекер 4 мм |
1 |
|
7. |
Тройник BNC |
1 |
|
8. |
Аттенюатор 40 дБ |
1 |
|
