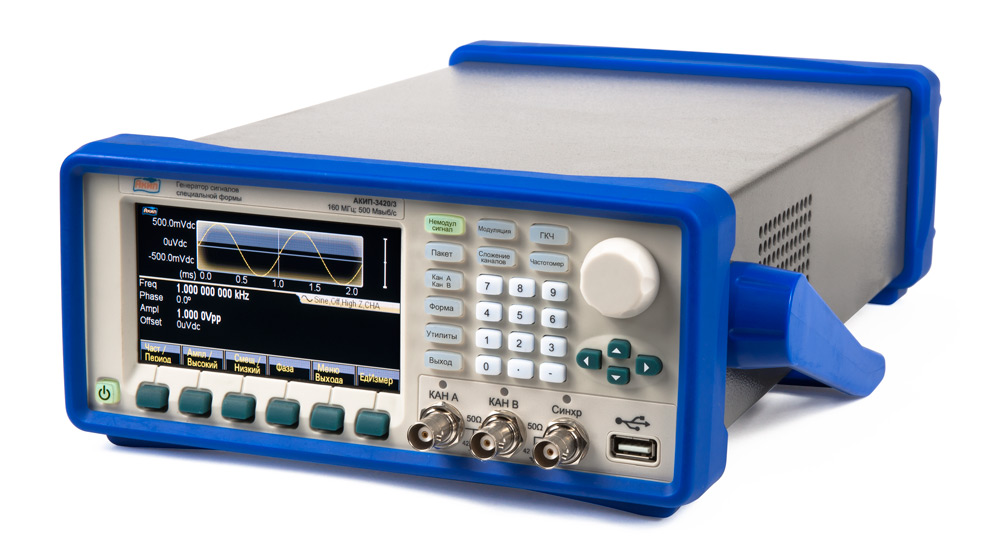

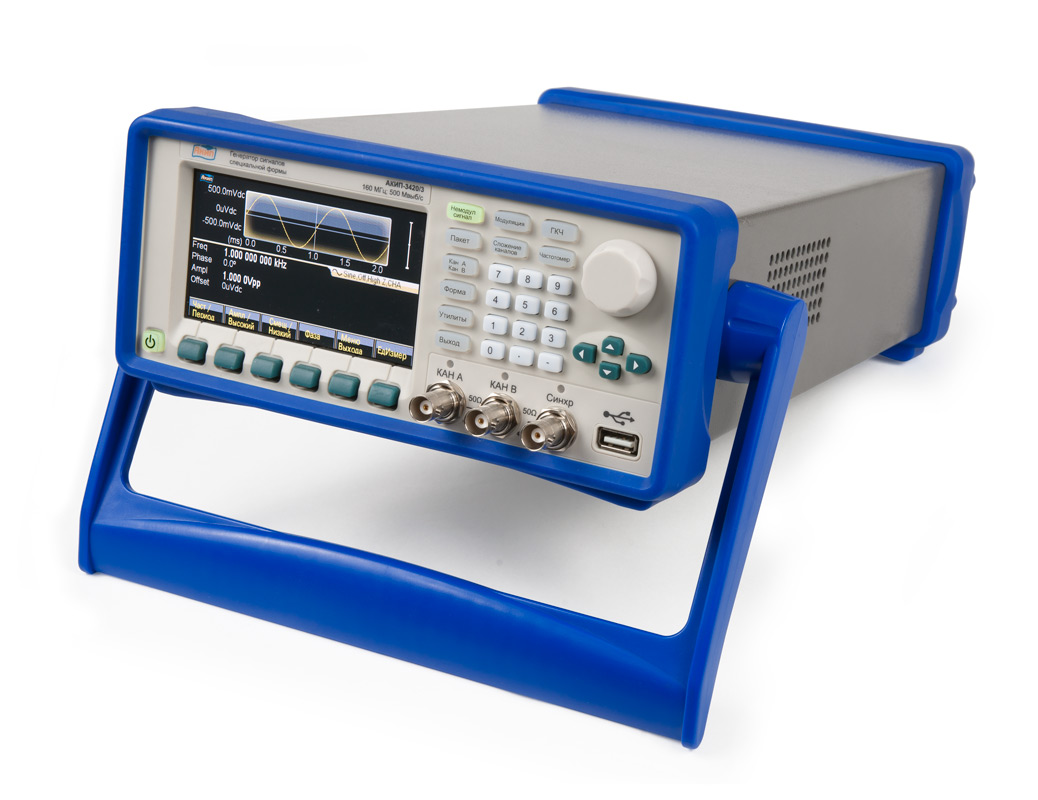

Артикул: АКИП-3420/3
|
Особенности генераторов сигналов специальной формы серии АКИП-3420:
Два полностью независимых источника колебаний («2 в 1»): стандартных (синус, прямоуг., треугольник, импульс, шум) и функциональных сигналов (145 форм), редактирование сигналов произвольной формы (7 ячеек памяти);
Диапазон частот (синус): до 80 МГц (АКИП-3420/1), до 120 МГц (АКИП-3420/2), до 160 МГц (АКИП-3420/3);
Максимальное разрешение по частоте 1 мкГц;
Внутренний опорный генератор: ±2х10-6 (опция: ±2x10-7);
13 видов модуляции, включая: АМ, ЧМ, ФМ, ЧМн, ШИМ, квадратурная фазовая манипуляция (QPSK), СУМ (наложение сигналов) и др.;
Режим свипирования (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы;
Режим сложения каналов;
Формирование выходного сигнала путем задания гармоник (50 макс.);
Встроенный частотомер до 350 МГц;
Графический ЖК-дисплей с диагональю 11 см;
Интерфейсы USB и LAN;
Усилитель мощности до 2 Вт, 50 Ом (опция);
Опция 100: термостатированный опорный генератор (стабильность: ±2x10-7).
Технические характеристики генераторов сигналов специальной формы серии АКИП-3420:
|
Параметр |
3420/1 |
3420/2 |
3420/3 |
|
Основные выходные параметры |
|||
|
Частотный диапазон |
|||
|
Cинус |
1 мкГц … 80 МГц |
1 мкГц … 120 МГц |
1 мкГц … 160 МГц |
|
Прямоугольный/импульс |
1 мкГц … 30 МГц |
1 мкГц … 40 МГц |
1 мкГц … 50 МГц |
|
Пила |
1 мкГц … 30 МГц |
||
|
СПФ |
1 мкГц … 30 МГц |
||
|
Разрешение |
от 1 мкГц (12 разрядов) |
||
|
Погрешность уст. частоты |
Стандартно: ±2х10-6 + 1 мкГц С опцией: 100: ±2×10-7 |
||
|
Погрешность уст. частоты |
Стандартно: ±2х10-6 + 1 мкГц С опцией: 100: ±2×10-7 |
||
|
Выходной уровень |
Частота ≤ 40 МГц: 1 мВпп ... 10 Впп (50 Ом); 2 мВпп … 20 Впик (1 МОм) Частота ≤ 80 МГц: 1 мВпп … 5 Впп (50 Ом); 2 мВпп … 10 Впп (1 МОм) Частота ≤ 120 МГц: 1 мВпп … 2,5 Впп (50 Ом); 2 мВпп … 5 Впп (1 МОм) Частота > 120 МГц: 1 мВпп … 2 Впп (50 Ом); 2 мВпп … 4 Впп (1 МОм) |
||
|
Разрешение |
1 мВпп (уровень ≥ 1 Впп, 50 Ом), 2 мВпп (уровень ≥ 2 Впп, 1 МОм) 0,1 мВпп (уровень < > |
||
|
Погрешность уст. уровня |
±(1% от уст. + 2 мВпп) |
||
|
Постоянное смещение |
±5 В (на 50 Ом), макс. разрешение 0,1 мВ, погрешность ±(1% от установленной + 2 мВ + 0,5% от амплитуды) |
||
|
Длина памяти |
4…16384 точек |
||
|
Выходное сопротивление |
1 МОм / 50 Ом |
||
|
Синусоида |
|||
|
Уровень гармоник относительно уровня основной частоты |
≤-60 дБн в диапазоне до 10 МГц ≤-55 дБн в диапазоне до 80 МГц ≤-50 дБн в диапазоне до 100 МГц ≤-45 дБн в диапазоне свыше 100 МГц |
||
|
Сумма гармонические искажений |
≤ 0,1% (на частотах до 20 кГц) |
||
|
Прямоугольник, импульс, пила |
|||
|
Время нарастания прямоугольника |
≤ 8 нс |
||
|
Скважность |
0,1 % - 99,9 % |
||
|
Время нарастания импульс |
4 нс … 100 мкс |
||
|
Длительность импульса |
10 нм … 1000 с |
||
|
Асимметричность (пила) |
0% … 100% |
||
|
Частота дискретизации |
|||
|
Частота дискретизации |
Короткая память (кан.А/кан.B): 500 МГц Длинная память (кан.A): 1 мкГц … 125 МГц, разрешение 1 мкГц |
||
|
Длина памяти |
Короткая память (кан.А/кан.B): 16384 фиксированное значение Длинная память (кан.A): 6 точек … 1 048576 точек |
||
|
Разрешение ЦАП |
14 бит |
||
|
Виды модуляции |
АМ, ЧМ, ФМ, ШИМ, СУМ, ЧМн (FSK, 4FSK, QFSK), ФМн (PSK, 4PSK, 4PSK), АМн (ASK, OSK) |
||
|
Частота модуляции |
1 мГц … 100 кГц (АМ, ЧМ, ФМ, ШИМ), 1 мГц … 1 МГц (СУМ) |
||
|
Глубина АМ |
0% … 120% |
||
|
Девиация фазы ФМ |
0° … 360° |
||
|
Девиация ШИМ |
0% … 99% |
||
|
Амплитуда СУМ |
0% … 100% |
||
|
Частота манипуляции |
1 мГц … 1 МГц |
||
|
Частота скачка |
1 мкГц … макс. Выходной частоты |
||
|
Источник модуляции |
Внутренний, внешний |
||
|
Свипирование (ГКЧ) |
|||
|
Режимы свипирования |
1 мс … 500 с |
||
|
Время задержки/ возврата/ интервала |
0 … 500 с |
||
|
Время задержки/ возврата/ интервала |
0 … 500 с |
||
|
Пакетный режим |
|||
|
Формы сигналов |
Синус, прямоугольник, пила/ треугольник и др. |
||
|
Число импульсов в пакете |
1 … 1x108 |
||
|
Период повторения |
1 мкс … 500 с |
||
|
Режим управления |
Внутренний (авто)/внешний (запуск ТТЛ по нарастающему фронту (по строб-импульсу))/ ручной однократный запуск |
||
|
Режим сложения |
|||
|
По частоте |
Отношение частот / разность частот |
||
|
По амплитуде |
Разность амплитуд/ разность смещений |
||
|
Объединение формы |
Объединяемые амплитуды: 0% ~ 100% |
||
|
Параметры дополнительных входов/выходов |
|||
|
Вход внешнего опорного сигнала |
10 МГц ± 50 Гц; входной уровень: 100 мВпп … 5 Впп; 300 Ом |
||
|
Выход опорного сигнала |
10 МГц; уровень: > 1 Впп; 50 Ом |
||
|
Синхровыход (SYNC) |
Выходной уровень: TTL; время нарастание: ≤ 10 нс; выходное сопротивление: 50 Ом |
||
|
Вход/Выход синхронизации |
Вход/выход уровень: TTL; вход/выход сопротивление: 1 кОм |
||
|
Вход внешней модуляции |
Входное уровень: ± 2,5 Впп (глубина модул. 100 %); входное сопротивление: 10 кОм |
||
|
Частомер |
|||
|
Частотный диапазон |
10 мГц…350 МГц (100 нс…20 с); время счета 1 мс…100 с |
||
|
Чувствительность |
20 мВскз…5 Вскз |
||
|
Общие данные |
|||
|
ЖК-дисплей |
Графический цветной (TFT, диагональ 11 см), 480х272 точек |
||
|
Память |
7 ячеек (пользовательские СПФ), 1 ячейка (гармоника) |
||
|
Напряжение питания |
220 В (± 22 В), 47~53 Гц |
||
|
Рабочие условия |
0…40°С, 80% |
||
|
Интерфейс |
USB, LAN |
||
|
Габаритные размеры, масса |
367 × 256 × 106 мм; 3,7 кг |
||
Комплект поставки АКИП-3420/3
|
№ |
Наименование |
Количество |
|
1. |
Генератор сигналов специальной формы АКИП-3420/3 |
1 |
|
2. |
Сетевой шнур |
1 |
|
3. |
Соединительный кабель BNC-BNC |
1 |
|
4. |
Программное обеспечение |
По запросу |
| 5. | Руководство по эксплуатации |
|
