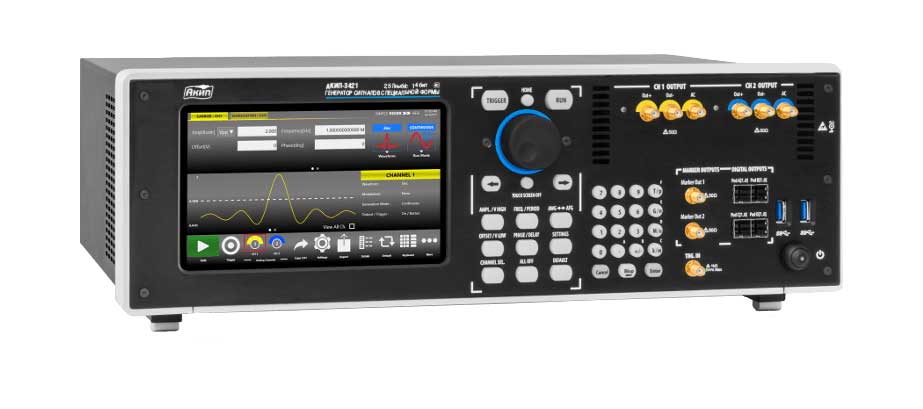

ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ

ЗНАЧЕНИЯ

ВЫХОДНЫЕ ПАРАМЕТРЫ

Число каналов

2 – аналоговые

2 – маркеры

16/32 – цифровые (опция)

Частотный диапазон (для синуса)

1 мкГц – 600 МГц

Разрешение

1 мкГц

Погрешность установки частоты

±10^-6

Выходное сопротивление

50 Ом – несимметричный

100 Ом - дифференциальный

Выходной уровень (50 Ом)

5 мВ - 5 В пик-пик (1 мкГц … 350 МГц)

5 мВ - 3 В пик-пик (350 МГц … 550 МГц)

5 мВ - 2 В пик-пик (550 МГц - 600 МГц)

Выходной уровень (100 Ом)

10 мВ - 10 В пик-пик (1 мкГц … 350 МГц)

10 мВ - 6 В пик-пик (350 МГц … 550 МГц)

10 мВ - 4 В пик-пик (550 МГц - 600 МГц)

Тип разъема аналоговых каналов

SMA

ПОСТОЯННОЕ СМЕЩЕНИЕ

Диапазон смещения постоянной

составляющей (50 Ом)

±(2,5 В – вых. уровень/2)

Разрешение

1 мВ

Погрешность установки

±(1% от уст. + 5 мВ)

СИНУСОИДА

Неравномерность АЧХ относительно 1 кГц

± 0,5 дБ (DC ... 600 МГц, 1 Впик-пик)

Коэффициент гармоник (при уровне не более 1Впик-пик)

<-60 >

<-55 >

<-40 >

<-28 >

КНИ (коэфф. нелин. искажений)

<0,1 >

Негармонические составляющие (при уровне не более 1Впик-пик)

<-65 >

<-55 >

<-50 >

<-40 >

Фазовый шум (при уровне не более 1Впик- пик, отстройка 10 кГц)

<-115 >

<-110 >

<-105 >

<-90 >

МЕАНДР

Частотный диапазон

1 мкГц … 330 МГц

Время нарастания/спада

1 нс

Выброс

2%

Джиттер

<10 >

ПИЛА, ТРЕУГОЛЬНИК

Диапазон частот

1 мкГц …30 МГц

Нелинейность

0,1%

Перестраиваемая скважность

0,0 – 100,0%

ИМПУЛЬС

Диапазон частот

1 мкГц … 330 МГц

Длительность импульса

От 1 нс

Время нарастания/спада

800 пс – 1000 с, разрешение 1 пс

Диапазон изменения скважности

0,1% - 99,9%

Выброс

2%

Джиттер

<10 >

ПРОИЗВОЛЬНАЯ ФОРМА (СПФ)

Диапазон частот

1 мкГц – 400 МГц

Длина памяти

16 тысяч точек – стандартный режим

1/16/32/64 МБ – расширенный режим

Разрешение ЦАП

14 бит

Частота дискретизации

2,5 ГГц

Мин. время нарастания/спада

800 пс

Джиттер

400 пс

ПАКЕТНЫЙ РЕЖИМ

Формы сигналов

Стандартные формы сигналов (кроме: DC, шум) + СПФ

Режим запуска

Синхронизированный или по строб-импульсу

Число импульсов в пакете

1 … 1000000 импульсов или бесконечно

Внутренняя задержка запуска

0 ... 100 с

Погрешность установки задержки

±(0,1% от уст. + 5 пс)

ГКЧ

Формы несущей

Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ

Время качания

50 мкс ... 2000 с ± 1 %

Погрешность установки времени качания

≤ 0,4 %

Закон качания

Линейный, логарифмический, пошаговый, пользовательский

Источник синхронизации

Внешний, внутренний, ручной

АМ, ЧМ

Формы несущей

Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ

Источник модуляции

Внешний/внутренний

Модулирующее колебание (внутреннее)

Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 МГц)

Коэффициент АМ

0 ... 120 % (АМ)

ФМ

Формы несущей

Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ

Источник модуляции

Внешний/внутренний

Модулирующее колебание (внутреннее)

Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 МГц)

Диапазон установки девиации фазы

0º ... 360º

ЧМН, АМН

Формы несущей

Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ

Источник модуляции

Внешний/внутренний

Модулирующее колебание (внутреннее)

Меандр (скважность 50 %)

Частота модуляции

500 мкГц ... 50 МГц

Частота скачка ЧМн

1 мкГц ... 600 МГц

Скачок фазы ФМн

0º ... 360º

ШИМ

Формы несущей

Импульс

Источник модуляции

Внешний/внутренний

Модулирующее колебание (внутреннее)

Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 МГц)

Частота модуляции

500 мкГц ... 50 МГц

Диапазон девиации

0% ... 50% от периода импульса

ЦИФРОВЫЕ КАНАЛЫ (ОПЦИЯ)

Число каналов

16 – 2 группы по 8

32 – 2 группы по 16

Тип разъема

Mini-SAS HD (на передней панели)

Выходное сопротивление

100 Ом

Выходной стандарт

LVDS - низковольтная дифференциальная передача сигналов

Время нарастания/спада

600 пс

Частота дискретизации

1,25 ГГц (16 кан.), 625 МГц (32 кан.)

ДОПОЛНИТЕЛЬНЫЕ ВХОДЫ/ВЫХОДЫ

Маркер

2 канала, тип SMA, 50 Ом, выходной уровень: 1 В ...

2,5 В (разреш.: 10 мВ)

Синхровход/Строб

тип SMA; 1,1 кОм; входной уровень: -10 В ... 10 В (разреш.: 50 мВ); защита входа ≤±15 В; мин. длит.

импульс 12 нс

AUX (вход/выход)

Тип SMA

Выбор входа/выход: синхр, ОГ, внеш. такт. частота, внеш. модуляция.

ОГ вход: 50 Ом; входной уровень: - 5 дБм ... 4 дБм; диапазон частот: 10 МГц ... 80 МГц

ОГ выход: 50 Ом; входной уровень: 1,6 Впик-пик; частота: 10 МГц

Вход тактовой частоты: 2 канала, 50 Ом; входной уровень: -5 дБм ... 4 дБм (15 Вdc макс.); диапазон частот: 1,25 ГГц ... 2,5 ГГц

Вход модуляции: 2 канала; 10 кОм, полоса пропускания: 10 МГц (дискрет. 50 МГц); выходной

уровень: -1 В ... +1 В (кроме FSK, PSK) FSK, PSK: 3,3 В

ОБЩИЕ ДАННЫЕ

Дисплей

Графический ЖК-дисплей, диаг. 17,78 см, емкостной сенсорный. Разрешение: 1024х600

Операционная система

Windows 10

Интерфейс

USB (4-USB 2.0, 2-USB 3.0), LAN

Выходы (задняя панель)

2-PS/2 (мышь, клавиатура), HDMI, DVI, VGA, Audio IN/OUT

Напряжение питания

100…240 В, 50 / 60 Гц

Габаритные размеры

135 × 445 × 320 мм

Возможность монтажа в 19" стойку (опция Rack Mount), высота 3U

Масса

9,7 кг
