Артикул: DG535
|
Описание Генератор DG535:

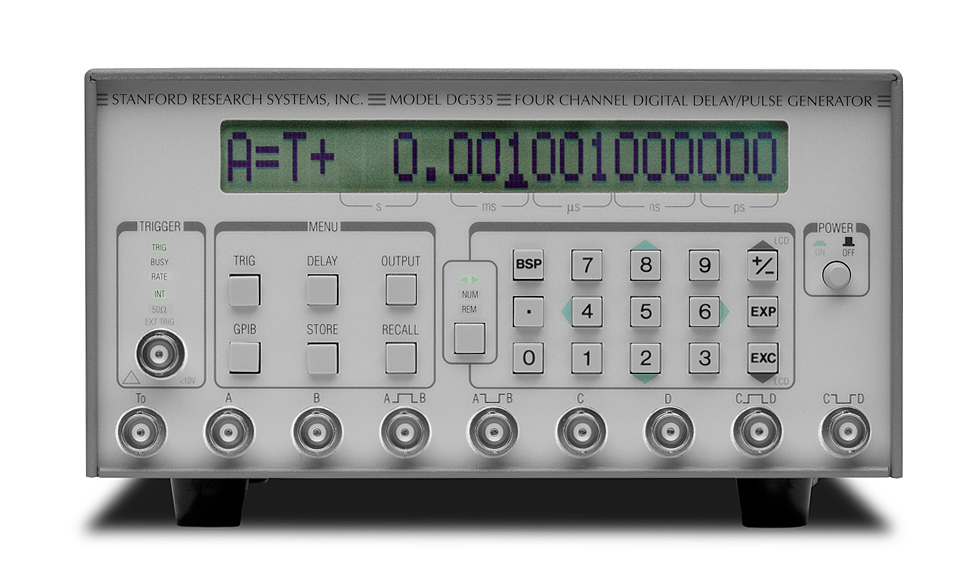

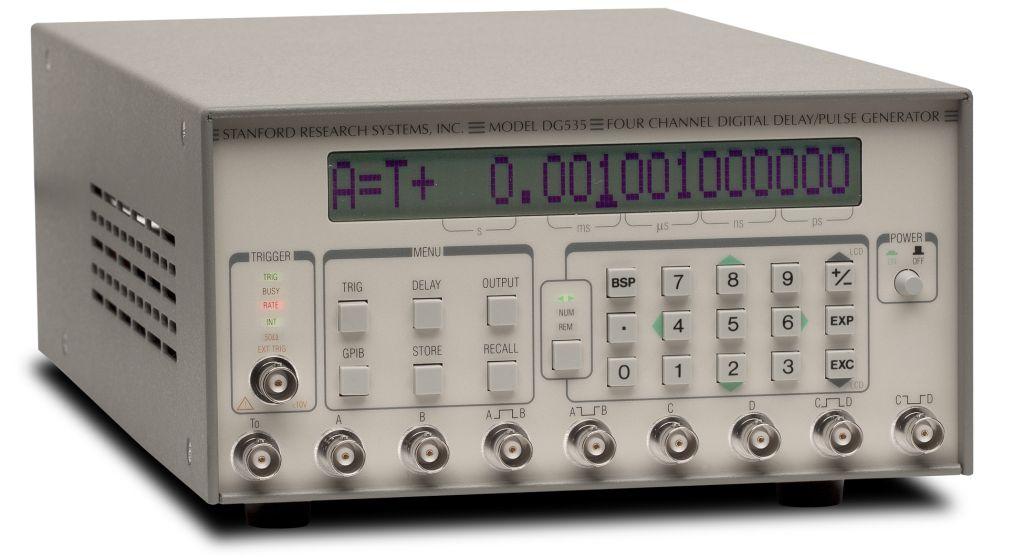

Генераторы имеют четыре канала A, B, C, D, в которых время задержки tA, tB, tC, tD переднего фронта импульсов устанавливается в пределах от 0 до 1000 с относительно переднего фронта задающего импульса То. Запуск производится от внутреннего или внешнего триггера TRIG. Время задержки в каждом из каналов A, B, C, D устанавливается независимо. Разъемы каналов То, A, B, C, D выведены на переднюю панель.
Генераторы имеют также два независимых канала AB и CD, длительность импульсов в которых определяется разностью установленных задержек |tA - tB|, |tc - tD|. Каждый из двух каналов имеет прямой и инверсный выходы, выведенные на переднюю панель.

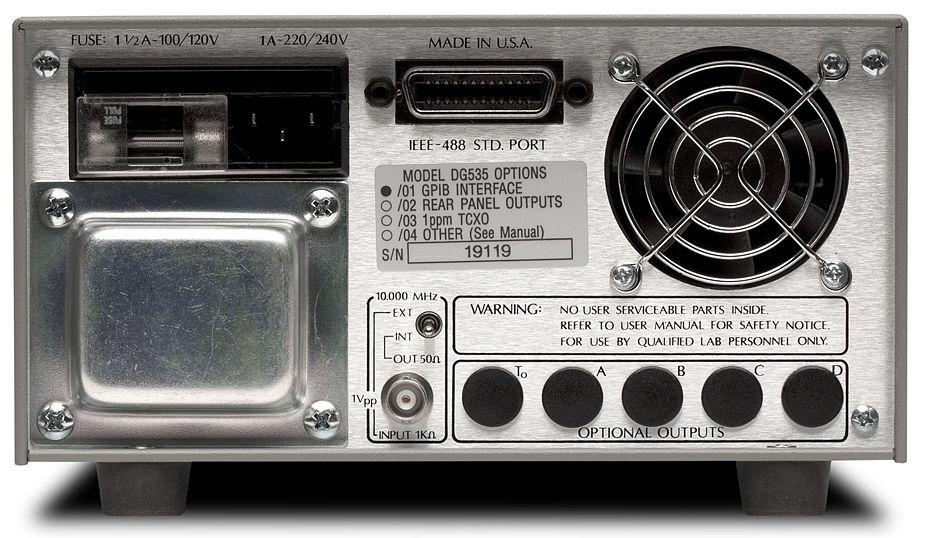

Задержки tA, tB, tC, tD формируются с привязкой временной шкалы к внутреннему опорному генератору или внешнему источнику синхронизации частотой 10 МГц. Разъем выхода внутреннего опорного генератора и внешнего источника выведен на заднюю панель.
Уровни напряжения импульсов задаются произвольно путем регулировки смещения и амплитуды (в пределах от минус 3 до плюс 4 В), или выбором стандартных уровней напряжения (TTL, NIM, ECL).
В качестве опции на задней панели могут быть установлены пять мощных выходов, на которых формируются импульсы длительностью 1 мкс, передние фронты которых соответствуют передним фронтам импульсов в каналах To, A, B, C, D на передней панели, а амплитуда импульсов примерно в 8 раз больше.
Задаваемые параметры индуцируются на монохромном жидкокристаллическом дисплее.
Конструктивно генераторы выполнены в виде моноблока в настольном исполнении.
По заказу могут быть поставлены модули обострения фронтов (переднего фронта O4A и заднего фронта O4B), а также тройник смещения O4C для использования модулей обострения на мощных выходах задней панели.
Дистанционное управление генераторами осуществляется через разъем на задней панели по интерфейсу GPIB (IEEE-488).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование |
Значение |
|
Параметры временных интервалов |
|
|
Диапазон установки времени задержки, с |
от 0 до 1000 |
|
Дискретность установки времени задержки, пс |
5,0 |
|
Пределы допускаемой относительной погрешности 6о частоты опорного генератора |
|
|
стандартное исполнение |
±25-10'6 |
|
опция 03 |
: МО'6 |
|
Пределы допускаемой абсолютной погрешности установки времени задержки t, нс |
±(60^ + t0), to = 1,5 нс |
|
Параметры импульсов на разъемах передней панели |
|
|
Расчетное сопротивление нагрузки |
“50 Ом” или “High” |
|
Длительность фронта, типовое значение, нс |
от 2 до 3 |
|
Скорость нарастания, В/нс |
1,0 |
|
Амплитуда напряжения импульсов (нормальная и инверсная поля |
зности), В |
|
TTL |
от 0 до 4 |
|
ECL |
от минус 1,8 до минус 0,8 |
|
NIM |
от минус 0,8 до 0 |
|
произвольная (регулируемые смещение и амплитуда) |
от минус 3 до плюс 4 |
|
Пределы допускаемой абсолютной погрешности установки амплитуды напряжения U, мВ |
±(3-10-2-U + U0), U0 = 50 мВ |
|
Параметры импульсов на разъемах задней панели, опция 02 |
|
|
Расчетное сопротивление нагрузки |
“50 Ом” |
|
Длительность импульсов, мкс |
1,0 |
|
Максимальная амплитуда импульсов, В |
32 |
|
Максимальная сила тока в нагрузке, мА |
0,8 |
|
Параметры модуля обострения переднего фронта, опция O4A (SRD1) |
|
|
Амплитуда импульсов, В |
от 0,5 до 2,0 |
|
Постоянное смещение, В |
минус 0,8 |
|
Длительность переднего фронта, пс, не более |
100 |
|
Длительность заднего фронта, нс, не более |
2,0 |
|
Параметры модуля обострения заднего фронта, опция O4B |
|
|
Амплитуда импульсов, В |
от минус 0,5 до минус 2,0 |
|
Постоянное смещение, В |
0,8 |
|
Длительность заднего фронта, пс, не более |
100 |
|
Длительность переднего фронта, нс, не более |
2,5 |
|
Общие технические характеристики |
|
|
Тип коаксиальных соединителей |
BNC(f) |
|
Г абаритные размеры, ширина х высота х глубина, мм |
216 х 121 х 356 |
|
Масса, кг, не более |
4,55 |
|
Потребляемая мощность от сети 220 В; 50 Гц, Вт, не более |
70 |
|
Рабочие условия применения |
|
|
температура окружающей среды, °С |
от 15 до 25 |
|
относительная влажность воздуха при температуре до 25 °C, % |
до 80 |
|
Безопасность |
по ГОСТ IEC 61010-1-2014 |
|
Электромагнитная совместимость |
по ГОСТ Р МЭК 61326-1-2014 |
|
