| ЦЕНА: 834 019 руб. |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|

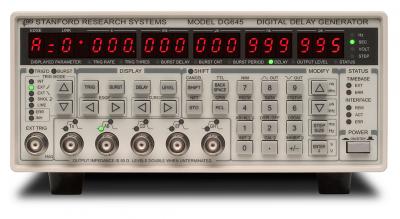

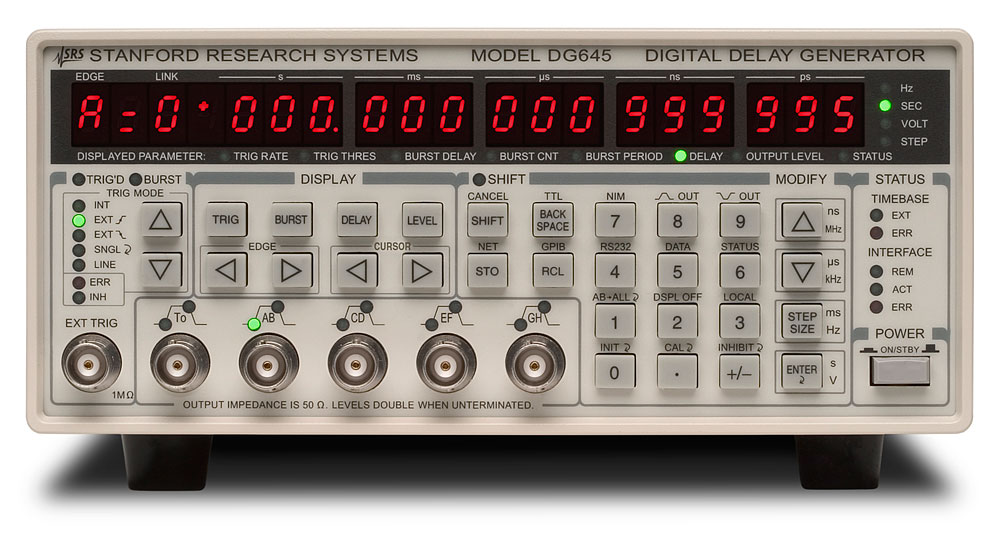

Артикул: DG645
|
Особенности генератора импульсов DG645 (Опция 01):
Четырех канальный генератор импульсов
Опция: восьмиканальный генератор задержки
Джиттер < >
Разрешение установки задержки 5 пс
Частота синхроимпульса до 10 МГц
Простая синхронизация с 80 МГц синхронизированными лазерными системами
Время нарастания < >
Опции: термостатированный кварцевый или рубидиевый генератор
Интерфейсы ДУ: RS-232, GPIB, LAN
Технические характеристики генератора импульсов DG645 (Опция 01):
|
ВЫХОДНЫЕ ПАРАМЕТРЫ
|
|
| Количество каналов | 4 независимых импульсных выхода Опция: 8 выходов задержки на задней панели |
| Диапазон задержки | 0 … 2000 с |
| Разрешение | 5 пс |
| Погрешность установки | 1 нс + (погрешность ОГ х задержка) |
| Джиттер скз | 25 пс + (джиттер ОГ x задержка) |
| Задержка запуска | 85 нс (между входом внешней синхронизации и выходом Т0) |
| ИМПУЛЬС | |
| Диапазон частот | 100 мкГц … 10 МГц |
| Разрешение | 1 мкГц |
| Режимы работы | Непрерывный, одиночный, пакет |
| Время нарастания | < > |
| Выходной уровень | 0,5 … 5,0 В (выходной уровень + смещение < > |
| Погрешность установки уровня | 5 % Uуст. + 100 мВ |
| Смещение | ± 2 В |
| Пакетный режим | Период повторения: 100 нс … 42,9 с Число импульсов в пакете: 1 … 23 2 |
| Выходной импеданс | 50 Ом |
| ОПОРНЫЙ ГЕНЕРАТОР | |
| Джиттер | 1 × 10–8 |
| Стабильность (20 … 30 °C) | 2 × 10–8 |
| Старение / год | 5 × 10–8 |
| Вход внешнего ОГ | 10 МГц, > 0,5 Впик-пик, 1 кОм |
| Выход ОГ | 10 МГц, 2 Впик-пик синус на 50 Ом |
| ВНЕШНЯЯ СИНХРОНИЗАЦИЯ | |
| Частота синхроимпульса | DC … 10 МГц |
| Макс. уровень | ± 3,5 В на постоянном токе |
| Наклон | Синхронизация по нарастающему/спадающему фронту |
| Импеданс | 1 МОм + 15 пФ |
| ОБЩИЕ ДАННЫЕ | |
| Напряжение питания | 110В… 240 В, 50 / 60 Гц |
| Габаритные размеры, масса | 216 х 89 х 330 мм, 4 кг |
| Интерфейс | GPIB, RS-232, LAN |
| Память | Энергонезависимая, 9 ячеек для сохранения профилей настроек |
Комплект поставки DG645
|
№ |
Наименование |
Количество |
|
1. |
Генератор импульсов + генератор задержек DG645 |
1 |
|
2. |
Сетевой шнур |
1 |
|
3. |
Руководство по эксплуатации |
1 |
|
4. |
ПО |
1 |
|
