Параметр

Значения

СИНУСОИДАЛЬНЫЙ СИГНАЛ

Диапазон частот

0,01 Гц … 200 кГц

Погрешность установки

±25*10^-6

Индикация частоты

6 разрядов

Выходной уровень

Несимметричный выход: 5 мкВпик…14.4 Впик (50 Ом), 5

мкВпик...20 Впик (600 Ом), 10 мкВпик...40 Впик(хх)

Симметричный выход: 2*Uнесим

Погрешность уровня

± 1%

Коэффициент гармоник (несимметричный выход, 1 Вскз)

Не более -106 дБн до 5 кГц

Не более -100 дБн, 5-20 кГц

Не более -96 дБн, 20-40 кГц

Не более -85 дБн, 40-100 кГц

Не более -68 дБн, 100-200 кГц

Постоянное смещение

Несимметричный выход: до ±7,4 В (50 Ом), до 10 В (600 Ом),

до 20 В (хх)

Симметричный выход: не применимо

Погрешность смещения

±1%

ПРЯМОУГОЛЬНЫЙ СИГНАЛ

Время нарастания

1,3 мкс

Уровень четных гармоник

Не более -60 дБн, до 20 кГц

ДВУХТОНОВЫЙ СИГНАЛ

Тип

Синус-синус

Диапазон частот

0,01 Гц…200 кГц

Динамический диапазон, свободный от искажений

Не менее 90 дБ

БЕЛЫЙ ШУМ

Полоса частот

До 200 кГц

Неравномерность

Не более 1 дБ, 1 Гц…100 кГц

ПАРАМЕТРЫ ВЫХОДА

Тип

Симметричный и несимметричный

Выходное сопротивление

Несимметричный: 50 Ом и 600 Ом

Симметричный: 50, 150 и 600 Ом

Погрешность сопротивления

±(1 ...3)%

ОБЩИЕ ДАННЫЕ

Напряжение питания

100/120/220/240 В ± 10%, 50/60 Гц, 50 Вт

Габаритные размеры

432 х 89 х 412 мм

Масса

Не более 6 кг

№

Наименование

Количество

1.

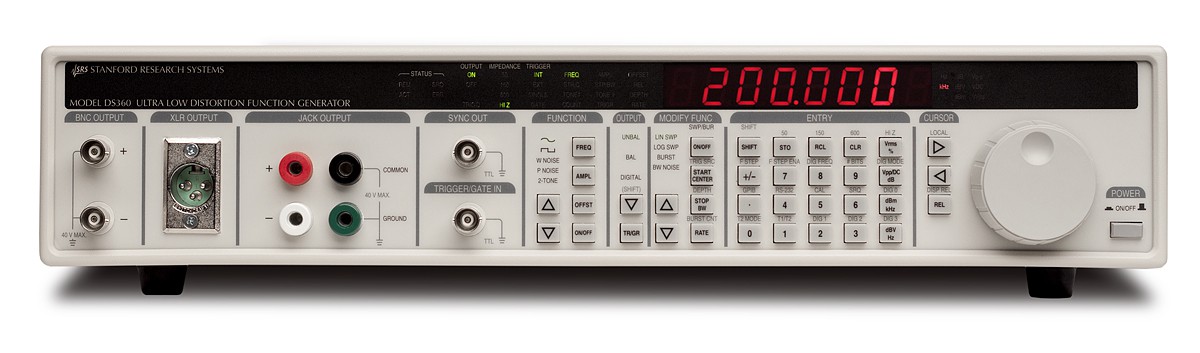

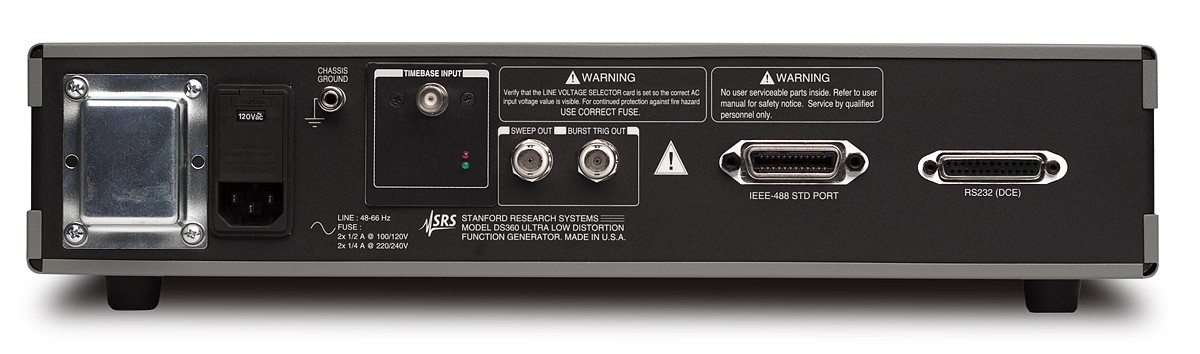

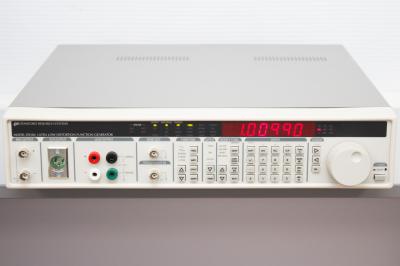

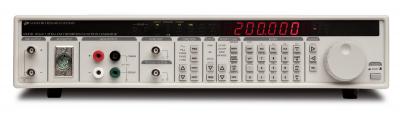

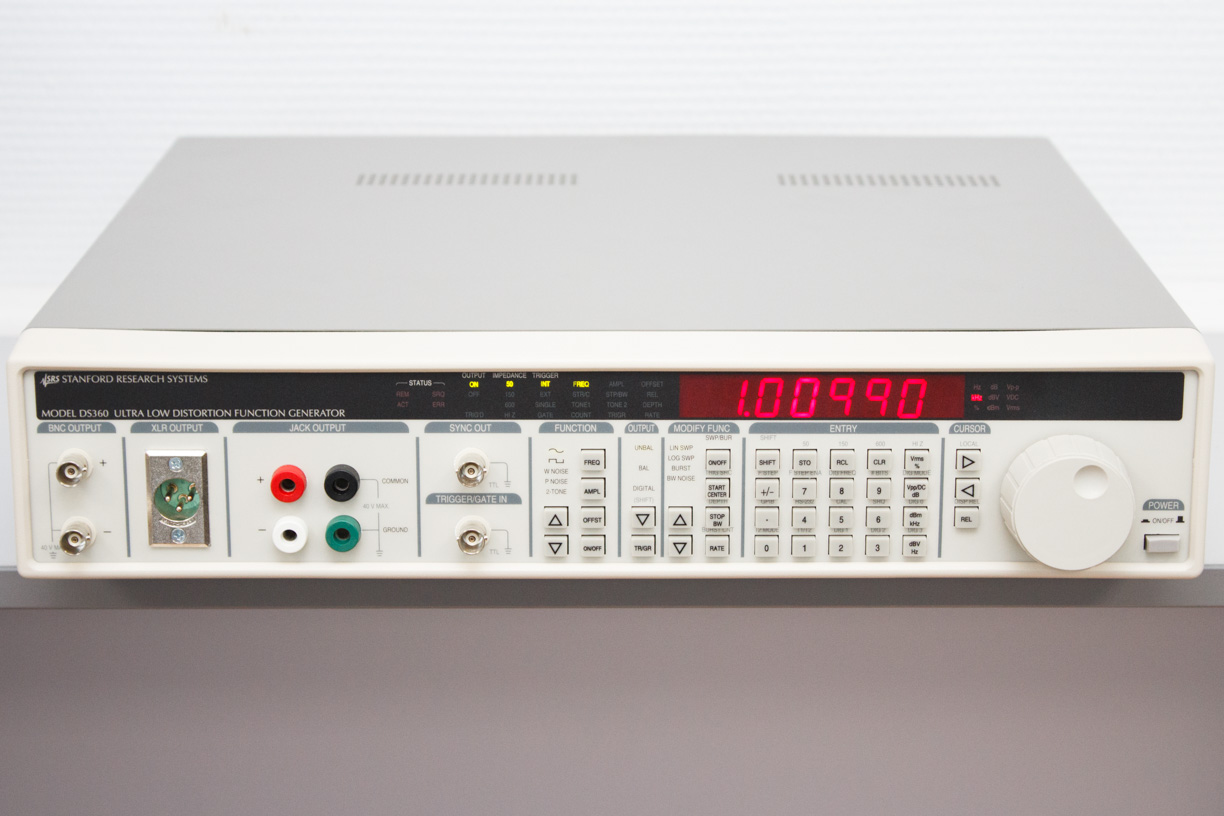

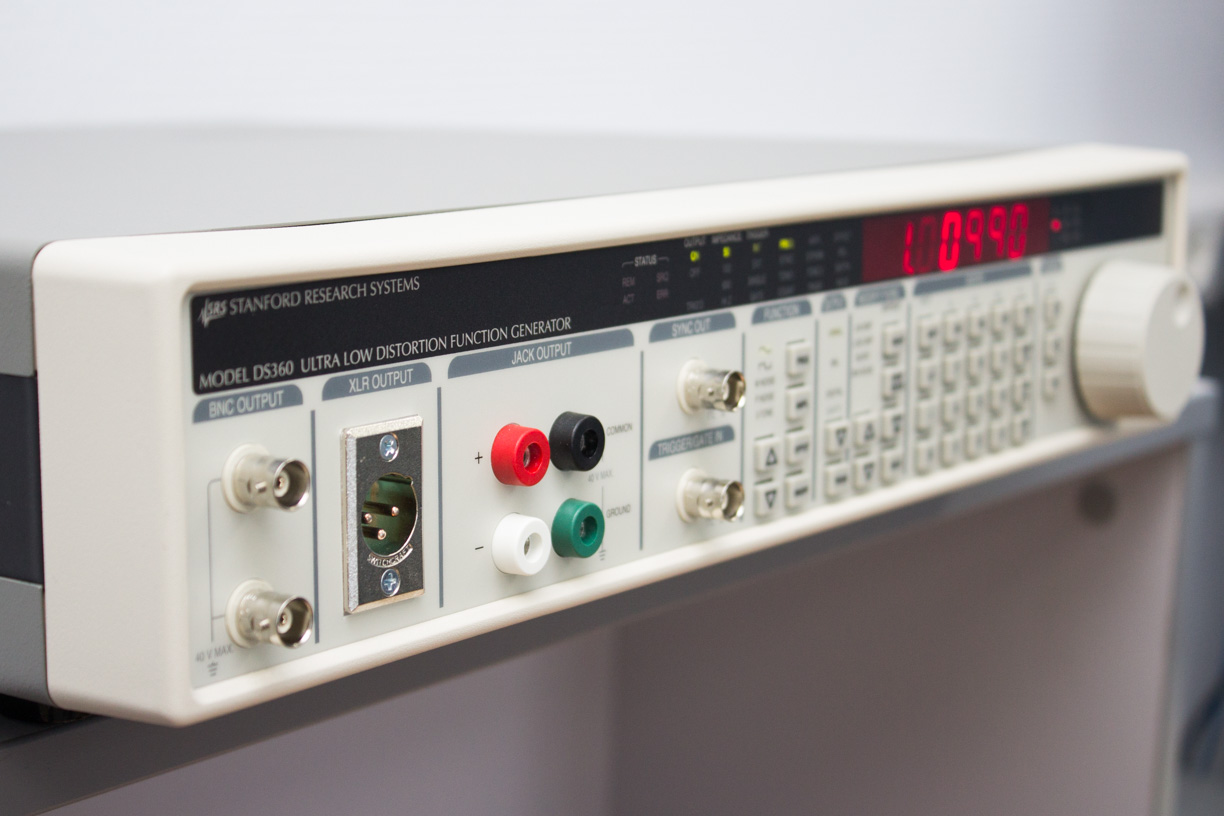

Генератор сигналов DS360

1

2.

Сетевой шнур

1

3.

Соединительный кабель GTL-103

1

4.

Руководство по эксплуатации

1
