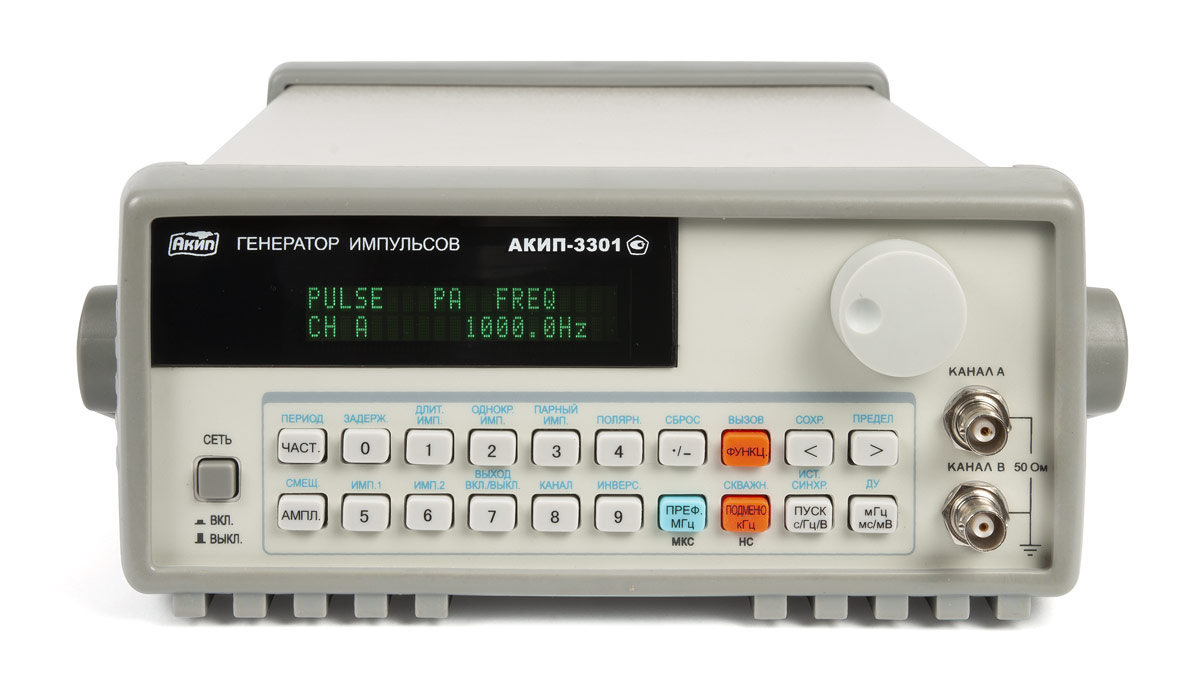

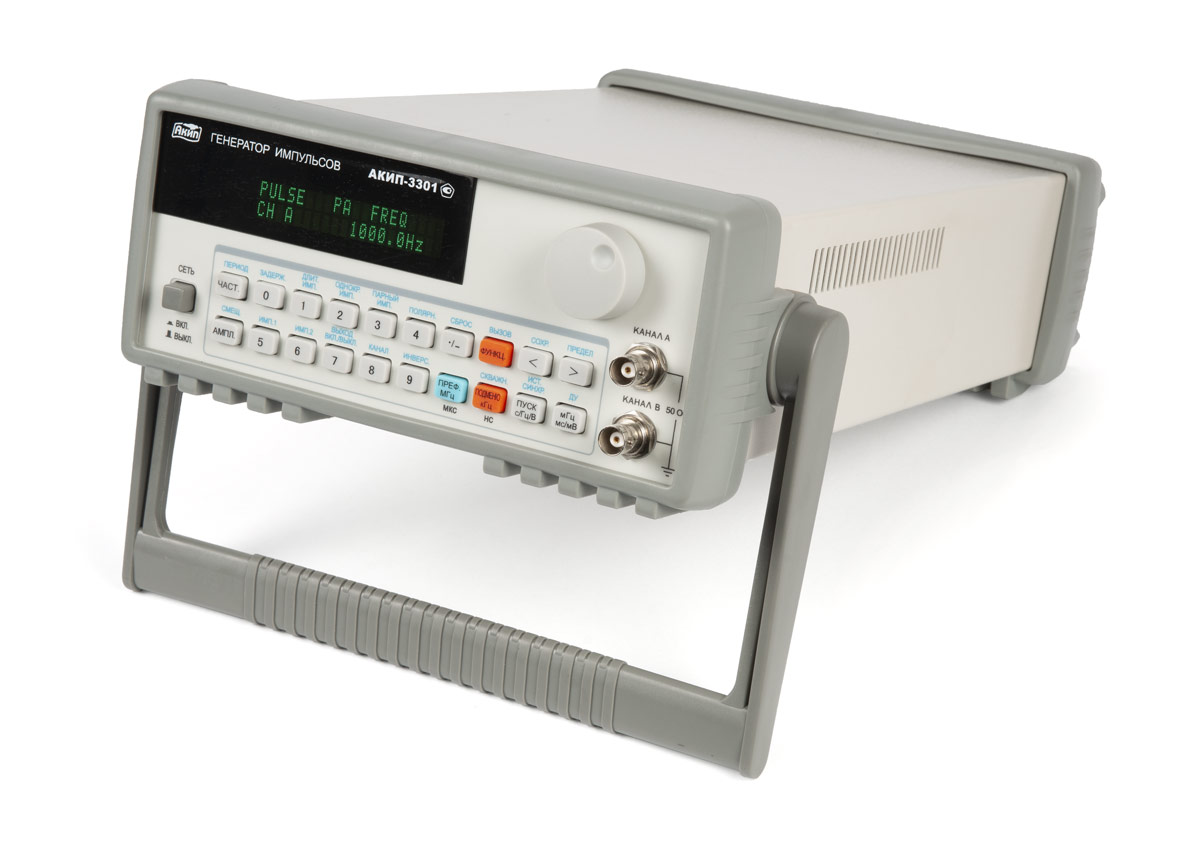

Артикул: АКИП-3301
|
Назначение генератора импульсов АКИП-3301:
Генератор импульсов АКИП-3301: Технология прямого цифрового синтеза; Высокая точность установки временных параметров 5×10-5; Режим одиночных и парных импульсов, регулируемая задержка между основным и синхроимпульсом; Диапазон частот от 0,1 мГц до 50 МГц; Выход до 10 В пик на нагрузке 50 Ом; Регулировка смещения (± 5 В); Вход внешней опорной частоты; Индикатор VFD 40 символов; Опциональные интерфейсы КОП, USB, RS-232C; Масса 3 кг.
Технические характеристики генератора импульсов АКИП-3301:
|
Параметр |
Значения |
|
ВРЕМЕННЫЕ ПАРАМЕТРЫ |
|
|
Вид выходного сигнала |
Синхроимпульс, одиночный или парный импульс |
|
Временные параметры |
Период следования 20 нс…10000 с Длительность импульса и задержка 5 нс…10000 с |
|
Разрешение |
5 нс при временном интервале менее 4 с 10 мкс при временном интервале более 4 с |
|
Погрешность установки временного интервала |
±(5*Т*10-5 + 5 нс) |
|
Погрешность опорного источника частоты |
±5*10-5 |
|
Время нарастания/спада |
Не более 10 нс |
|
Выброс |
Не более 10% при амплитуде импульса 5 Впик на 50 Ом |
|
Вход внешней опорной частоты |
5 и 10 МГц, 0,5 В скз |
|
АМПЛИТУДНЫЕ ПАРАМЕТРЫ |
|
|
Каналы |
1 канал с регулируемой амплитудой, 2канала ТТЛ) |
|
Диапазон амплитуды |
Канал А: ±(25 мВпик...5Впик) на нагрузке 50 Ом с аттенюатором Канал В: ± (250 мВпик...5 Впик) на нагрузке 50 Ом Канал С: ТТЛ-уровень |
|
Разрешение |
10 мВпик |
|
Погрешность установки амплитуды |
±(2% + 25 мВпик) |
|
Диапазон смещений |
±(25 мВ...5В) на нагрузке 50 Ом |
|
Разрешение |
20 мВ |
|
Погрешность установки смещения |
±(5% + 25 мВ) |
|
Внутреннее сопротивление выхода |
50 Ом |
|
СИНХРОЗАПУСК |
|
|
Режимы |
Внутренний, внешний, однократный |
|
Диапазон частот внешнего синхросигнала |
1 Гц…10 МГц (меандр) |
|
Диапапзон уровней внешнего синхросигнала |
1 Впик...20 Впик |
|
Сопротивление входа внешней синхронизации |
Более 100 кОм |
|
ОБЩИЕ ДАННЫЕ |
|
|
Дисплей |
Индикатор VFD 40 символов |
|
Напряжение питания |
230 В (± 15 %), 50 / 60 Гц, 50 Вт |
|
Габаритные размеры |
254 х 103 х 384 мм |
|
Масса |
3 кг (без усилителя) |
Комплект поставки АКИП-3301
|
№ |
Наименование |
Количество |
|
1. |
Генератор импульсов АКИП-3301 |
1 |
|
2. |
Руководство по эксплуатации |
1 |
|
