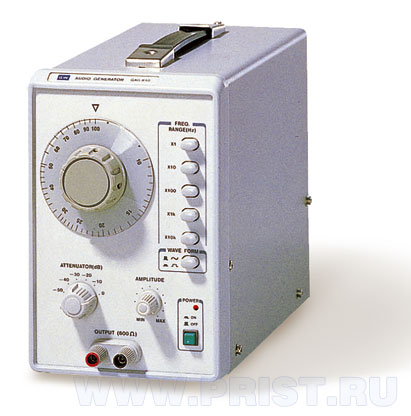

Генератор сигналов низкочастотный GAG-810
|
|
-
Генератор сигналов низкочастотный GAG-810
/images/all/3/13387/big/img_5.jpg
jijijij
|
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС 20%. Оплата производится по безналичному расчету.
Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.
Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.
Назначение генератора сигналов НЧ GAG-810:
Генератор сигналов НЧ GAG-810: Диапазон частот 10 Гц ... 1 МГц; Низкий уровень гармоник 0.02%; Максимальный выходной уровень 5 Вср.кв. на 600 Ом; Ослабление выходного уровня на 50 дБ (шаг 10 дБ); Генерация импульсного сигнала (размах 10 В, нарастание/спад < >
Технические характеристики генератора сигналов НЧ GAG-810:
|
Параметр
|
Значения
|
|
СИНУСОИДАЛЬНЫЙ СИГНАЛ
|
|
Диапазон частот
|
10 Гц …1 МГц (5 поддиапазонов)
|
|
Погрешность установки
|
± (3% + 1Гц)
|
|
Индикация частоты
|
Шкала лимба
|
|
Выходной уровень
|
5 Вср.кв. на нагрузку 600 Ом
|
|
Неравномерность уровня
|
± 0.5 дБ в диапазоне 10 Гц - 1 МГц относительно 1 кГц, нагрузка 600 Ом
|
|
Коэффициент гармоник
|
500 Гц - 20 кГц < >
100 Гц - 100 кГц < >
50 Гц - 200 кГц < >
20 Гц - 500 кГц < >
10 Гц - 1 МГц < >
|
|
ПРЯМОУГОЛЬНЫЙ СИГНАЛ
|
|
Размах сигнала
|
> 10 Впик-пик
|
|
Время нарастания/среза
|
< >
|
|
Выбросы на вершине импульса
|
< >
|
|
Неравномерность вершины
|
< >
|
|
Коэффициент заполнения
|
50% (± 5%)
|
|
ВЫХОД
|
|
Выходное сопротивление
|
600 Ом (± 10%)
|
|
Аттенюатор
|
0, -10 дБ, -20 дБ, -30дБ, -40 дБ, -50 дБ
|
|
Погрешность ослабления
|
± 1 дБ при нагрузке 600 Ом
|
|
СИНХРОВХОД
|
|
Полоса синхронизации
|
± 5% от установленной частоты генератора на каждый 1 Вср.кв. синхросигнала
|
|
Максимальный уровень синхросигнала
|
15 В (DC + AСпик.)
|
|
Входное сопротивление
|
150 кОм
|
|
ОБЩИЕ ДАННЫЕ
|
|
Напряжение питания
|
100 / 120 / 220 / 240 В ± 10%, 50 / 60 Гц
|
|
Габаритные размеры
|
132 х 211 х 297 мм
|
|
Масса
|
2,5 кг
|
