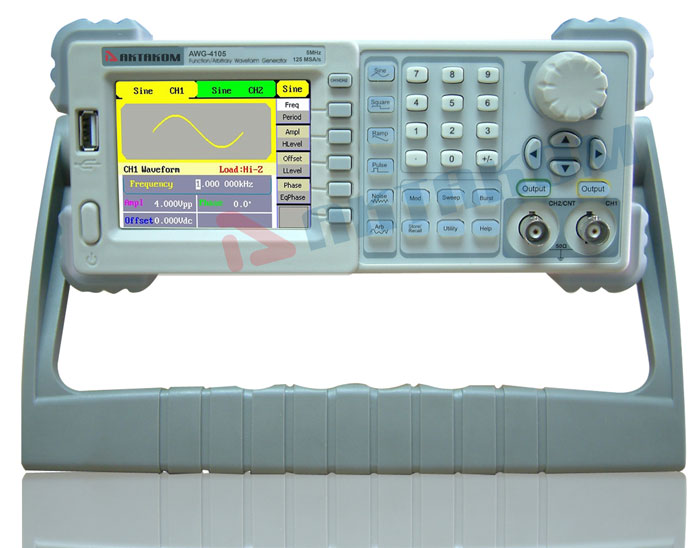

Генератор сигналов специальной формы АКТАКОМ AWG-4105 построен с использованием технологии прямого цифрового синтеза (DDS), что обеспечивает ему высокую стабильность и малый дрейф. Высочайшая функциональность и невысокая цена делают генератор сигналов специальной формы АКТАКОМ AWG-4105 оптимальным выбором для широкого круга измерительных задач, особенно при ограниченном бюджете.
Технические характеристики:
Параметр
Значения
Максимальная выходная частота
5 МГц
Количество каналов
2
Форма сигнала
Синусоидальный, прямоугольный, треугольный, импульсный, белый шум
48 типов специальной формы
Частотные характеристики
Диапазон
синусоидальный сигнал
1 мкГц ~ 5 МГц
прямоугольный сигнал
1 мкГц ~ 5 МГц
импульсный сигнал
1 мкГц ~ 5 МГц
пилообразный и треугольный сигнал
1 мкГц ~ 300 кГц
белый шум (Гаусс)
полоса 5 МГц (-3дБ)
специальной формы
1 мкГц ~ 5 МГц
Разрешение по частоте
1 мкГц
Точность установки (18°C ~ 28°C)
50 ppm (90 дней), 100 ppm (1 год)
Синусоидальный сигнал
Коэффициент гармоник
CH1
Ch3
< >
> 1 Вп-п
< >
> 1 Вп-п
DC-1 МГц
-55 дБн
-45 дБн
-55 дБн
-45 дБн
1 МГц - 5 МГц
-55 дБн
-40 дБн
-55 дБн
-40 дБн
5 МГц - 25 МГц
-50 дБн
-35 дБн
-50 дБн
-35 дБн
Общие гармонические искажения
<0.2% >
Негармонические искажения
< >
Фазовый шум
-108 дБн/Гц @ 10 кГц
Прямоугольный сигнал
Время нарастания/спада
< >
Выброс
< >
Коэф.заполнения
1 мГц ~ 10 MГц
20% ~ 80%
10 мГц ~ 20 MГц
40% ~ 60%
20 мГц ~ 25 MГц
50%
Ассиметрия
1% от периода + 20 нс (1 кГц, 1 Вп-п, 50% коэф.заполнения)
Джиттер
6 нс +0,1% от периода (1 кГц, 1 Вп-п)
Треугольный сигнал
Нелинейность
< >
Симмметрия
0 ~ 100%
Импульсный сигнал
Длительность импульса
20 нс ~ 2000 с , разрешение 1 нс
Время нарастания/спада
< >
Выброс
< >
Джиттер
6 нс +100 ppm от периода
Специальная форма
Максимальное количество точек участвующих в формировании сигнала
16 К
Вертикальное разрешение
14 бит
Частота дискретизации
125 Мвыб/сек
Время нарастания/спада
< >
Джиттер (СКЗ)
6 нс + 30 ppm
Сохранение в энергонезависимую память
10 форм
Комплект поставки:
Генератор сигналов
Кабель питания
Руководство по эксплуатации
Стоимость проверки - 9 558 руб.
