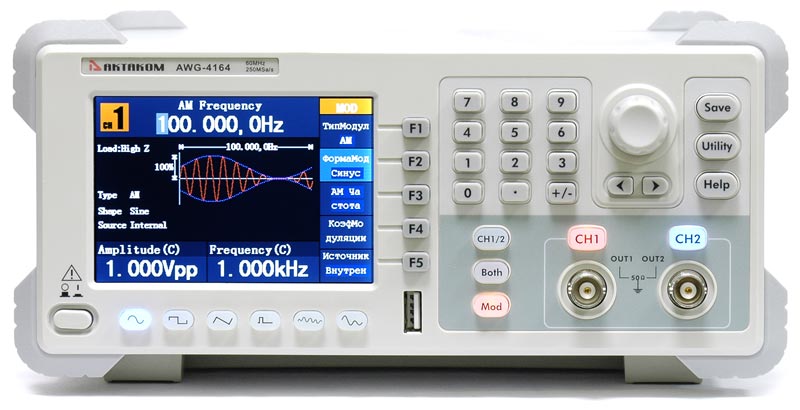

AWG-4112 вид спереди
/images/all/3/14453/big/img_14.jpg

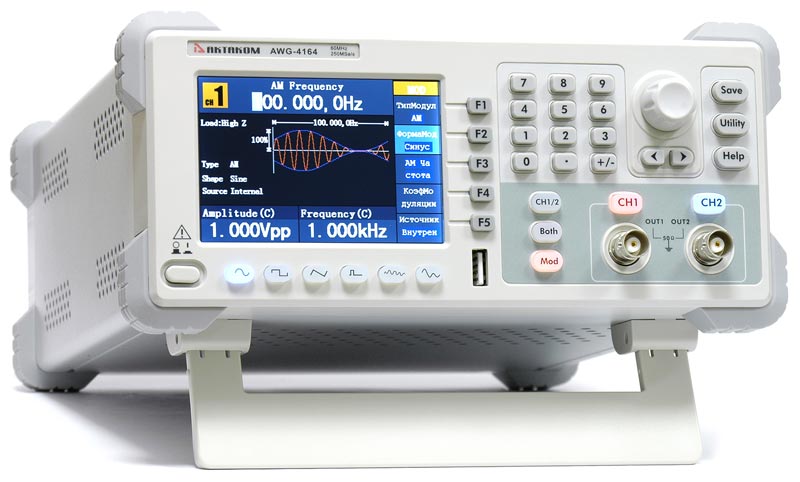

AWG-4112 вид спереди

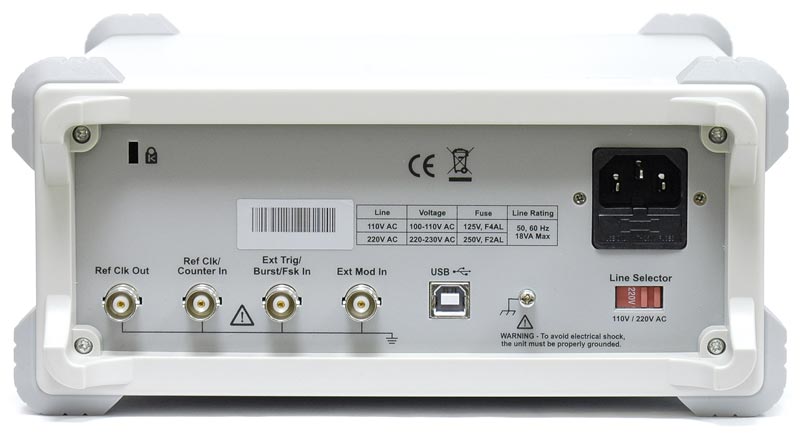

Генератор сигналов специальной формы AWG-4112 вид сзади
/images/all/3/14453/big/img_16.jpg
1

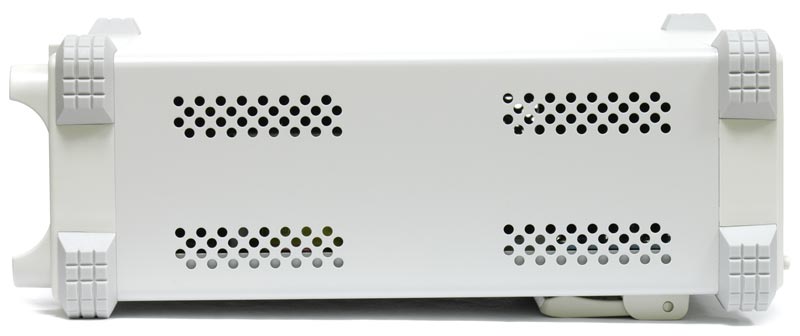

Генератор сигналов AWG-4112 вид сбоку
/images/all/3/14453/big/img_18.jpg
1
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.
Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.
Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.
Менеджер по направлению Актаком Здравствуйте! Меня зовут Ярцев Олег.
Телефон: +7 (495) 988-79-77 доб. 132
Моб.: +7 (926) 610-24-16
E-mail: oleg@geo-ndt.ru
ОПИСАНИЕ
ОТЗЫВЫ
ВОПРОСЫ
Генератор сигналов специальной формы AWG-4112
Описание товара:
Универсальный генератор стандартных (5 форм) и специальной форм сигналов (45 типов). 2 канала. Полоса - 1мкГц…10 МГц (синус). Дискретизация 125 Мвыб/сек. Макс. количество точек - 8 К. Разрешение по вертикали: 14 бит. Амплитуда 1 мВп-п...10 Вп-п (50 Ом). Режимы модуляции АМ, ЧМ, ФМ, ЧМн.. Режим качания частоты. Режим пачек импульсов. Частотомер 6 разрядов, 200 МГц. Цветной графический ЖК-дисплей 3,9" (480х320). Интерфейс USB-host, USB -device; RS-232 (опция). Габариты 235 х 110 х 295 мм. Вес 3 кг.
Технические характеристики генератора сигналов AWG-4112:
Характеристика
Значение
Максимальная выходная частота
10 МГц
Количество каналов
2
Форма сигнала
Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, шумовой; Специальной формы: всего 45 форм, в т.ч. экспонента нарастание, экспонента спад, sin (x)/x, лесенка Произвольная (пользовательская) форма
Частотные характеристики
Диапазон
синусоидальный сигнал
1 мкГц ~ 10 МГц
прямоугольный сигнал
1 мкГц ~ 5 МГц
импульсный сигнал
1 мкГц ~ 5 МГц
пилообразный и треугольный сигнал
1 мкГц ~ 1 МГц
белый шум (Гаусс)
полоса 25 МГц (-3дБ)
специальной формы
1 мкГц ~ 10 МГц
Синусоидальный сигнал
Неравномерность АЧХ (амплитуда 1 Вп-п (4 дБм) относительно 1 кГц)
±0.2 дБ
Коэффициент гармоник (1 Вп-п)
<-40 дБн
Общие гармонические искажения (10 Гц ~ 20 кГц, 1 Вп-п)
<0.2%
Фазовый шум (1 МГц, 1 Вп-п)
-110 дБн/Гц @ 10 кГц
Прямоугольный сигнал
Время нарастания / спада (1 кГц, 1 Вп-п)
< 12 нс (10%~90%) типичное
Выброс
< 5 %
Коэф. заполнения
20% ~ 80% (<1 МГц) 50% (1 МГц ... 5 МГц)
Асимметрия (<50% коэф. заполнения)
1% от периода + 5 нс
Джиттер
1 нс + 30 ppm
Треугольный сигнал
Нелинейность (1 кГц, 1 Вп-п, 50% симметрия)
< 0,1% типичное
Симметрия
0 ~ 100%
Импульсный сигнал
Длительность импульса
40 нс ~ 1000 кс
Точность установки
10 нс
Время нарастания / спада
<12 нс
Выброс
< 5%
Джиттер
1 нс + 30 ppm
Специальная и произвольная форма
Максимальное количество точек участвующих в формировании сигнала
2~8 К точек
Вертикальное разрешение
14 бит
Частота дискретизации
125 Мвыб/сек
Время нарастания / спада
< 35 типичное
Джиттер (СКЗ)
6 нс + 30 ppm
Характеристики выхода:
Амплитуда (50 Ом)
1 мВп-п ~ 10 Вп-п
Амплитуда (Высокий импеданс)
1 мВп-п ~ 20 Вп-п
Разрешение по амплитуде
1 мВп-п или 14 бит
Смещение (AC+DC)
±5 В (50 Ом) ±10 В (высокий импеданс)
Точность установки смещения
1 мВ
Выходной импеданс
50 Ом (типично)
AM Модуляция:
Несущая
синус
Источник
Внутренний / Внешний
Модулирующий сигнал
синус, прямоугольный, пила, белый шум, специальной формы
Частота внутреннего модулирующего сигнала
2 мГц ~ 20 кГц
Коэффициент модуляции
0% ~ 100%
ЧМ Модуляция:
Несущая
синус
Источник
Внутренний / Внешний
Модулирующий сигнал
синус, прямоугольный, пила, треугольный, белый шум, специальной формы
Частота внутреннего модулирующего сигнала
2 мГц ~ 20 кГц
Девиация частоты
2 мГц ~ 20 МГц
ФМ Модуляция:
Несущая
синус
Источник
Внутренний / Внешний
Модулирующий сигнал
синус, прямоугольный, пила, треугольный, белый шум, специальной формы
Частота внутреннего модулирующего сигнала
2 мГц ~ 20 кГц
Девиация
0 ~ 180°
Частотная манипуляция
Несущая
синус
Источник
Внутренний / Внешний
Модулирующий сигнал
прямоугольный с коэффициентом заполнения 50%
Частота внутреннего модулирующего сигнала
2 мГц ~ 100 кГц
Режим свипирования (качания):
Форма
синус, прямоугольный, пила
Закон
линейный / логарифмический
Направление
Вверх / Вниз
Время свипирования
1 мс ~ 500 с + 0.1%
Источник запуска
Ручной, внешний, внутренний
Режим пачек импульсов:
Форма
синус, прямоугольный, пила, треугольный, специальной формы
Тип
Количество импульсов: 1 ~ 50 000 , непрерывный, стробированный
Начальная / Конечная фаза
-360° ~ 360°
Время стояния
(10 мс ~ 500 с) ± 1%
Стробированный запуск
Внешний запуск
Источник запуска
Ручной, внешний, внутренний
Частотомер:
Функции
Измерение частоты, периода, длительности положительного импульса, коэффициента заполнения
Частотный диапазон
Один канал: 100 мГц~200 МГц немодулированный сигнал
Разрешение
6 разрядов
DC связь
DC
±1,5 В DC
100 мГц...100 МГц
250 мВп-п~5 Вп-п (DC+AC)
100 МГц...200 МГц
450 мВп-п~3 Вп-п (DC+AC)
AC связь
100 мГц...100 МГц
250 мВп-п~5 Вп-п
100 МГц...200 МГц
450 мВп-п~4 Вп-п
Измерение длительности импульса и коэффициента заполнения
1 Гц...10 МГц
250 мВп-п~5 Вп-п
Параметры входа
Входной импеданс
1 МОм
Связь
AC, DC
ФВЧ
Вкл/Выкл
Чувствительность
низкая, средняя, высокая
Диапазон уровня запуска
±2,5 В
Входы/выходы:
Вход внешней модуляции
Диапазон входных частот
DC~20 кГц
Диапазон входных напряжений
±5 Вп-п
Входной импеданс
10 кОм, типичное
Вход внешнего запуска
Уровень
TTL
Фронт
нарастающий или спадающий (по выбору)
Длительность импульса
>100 нс
Задержка запуска
0 нс~60 с
Вход внешнего тактирования
Импеданс
1 кОм, AC связь
Входное напряжение
100 мВп-п~5 Вп-п
Частота
10 МГц±9 кГц
Выход внешнего тактирования
Импеданс
50 кОм, AC связь
Амплитуда
3,3 Вп-п, доступно 1 МОм
Вход частотомера (используется разъем Входа внешнего тактирования)
DC связь
±1,5 В DC (DC) 250 мВп-п~5 Вп-п (DC+AC) 100 мГц...100 МГц 450 мВп-п~3 Вп-п (DC+AC) 100 МГц...200 МГц
AC связь
250 мВп-п~5 Вп-п 1 Гц...100 МГц 450 мВп-п~4 Вп-п 100 МГц...200 МГц
Связь между каналами, копирование каналов
Девиация фазы
0° ~ 360°
Основные характеристики:
Тип дисплея
Жидкокристаллический, 3.9" TFT, 480 х 320, 65536 цветов
Питание
100~240 В АСскз, 50/60 Гц, CATII
Интерфейс
USB устройство, USB host
Потребляемая мощность
не более 18 Вт
Рабочая температура
0°C...40°C
Габаритные размеры
235 х 110 х 295 мм
Вес
3 кг
Комплект поставки прибора:
Генератор сигналов специальной формы AWG-4112 сетевой кабель USB кабель для подключения к ПК руководство по эксплуатации (краткая инструкция) кабель BNC-BNC
