Артикул: АКИП-3209
|
Тип оборудования: Высокочастотный генератор сигналов
Производитель: АКИП
Модель: АКИП-3209
Гарантия: 3 года

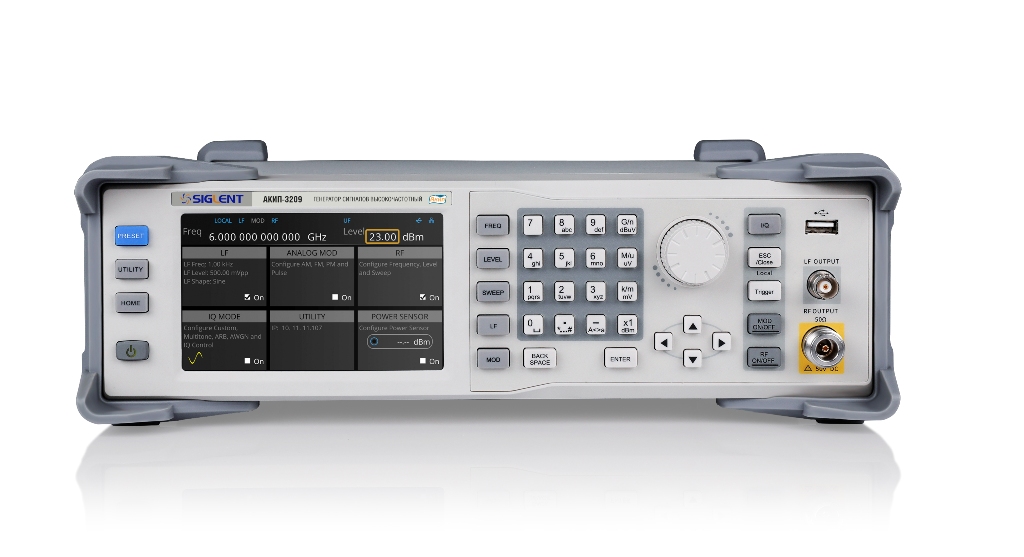

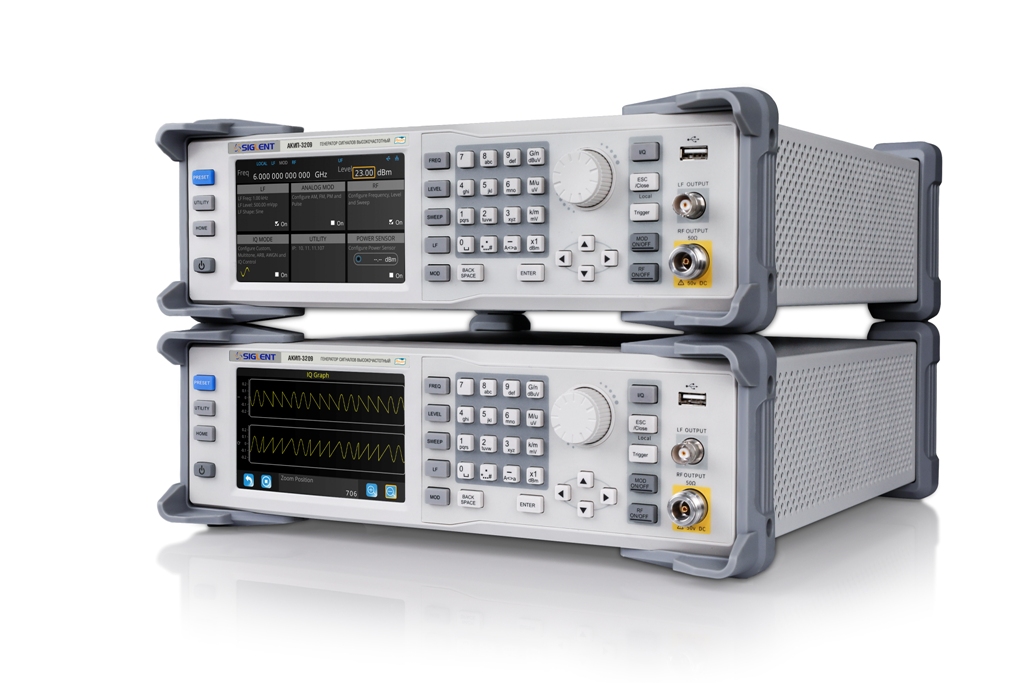

Описание генератора сигналов АКИП-3209:
Генератор сигналов АКИП-3209 с программной опцией: генератор последовательностей (пачек) импульсов
Особенности генератора АКИП-3209:
Технические характеристики АКИП-3209:
| Параметр | Значение | |||||
|
Выходная частота
|
||||||
| Диапазон | 9 кГц … 4 ГГц | |||||
| Дискретность установки | 0,001 Гц | |||||
| Пределы допускаемой относительной погрешности установки частоты |
Стандартно: ±1×10-6 Опция: ±5×10-8 Есть вход сигнала внешней опорной частоты 10 МГц |
|||||
|
Выходной уровень
|
||||||
| Диапазон установки уровня выходного сигнала, 50 Ом | В скобках указано нормируемое значение | |||||
| 9 кГц ≤ f < > | -110 … +7 дБм | (-110 … +4 дБм) | ||||
| 100 кГц ≤ f < > | -110 … +15 дБм | (-110 … +13 дБм) | ||||
| 1 МГц ≤ f ≤ 4 ГГц | -140 … +26 дБм | (-130 … +20 дБм) | ||||
| 4 ГГц < > | -130 … +24 дБм | (-120 … +20 дБм) | ||||
| Разрешение | 0,01 дБ | |||||
| Погрешность установки | -110…-130 дБм | -90 дБм…-110 дБм | -40 дБм…-90 дБм | -40 дБм…+26 дБм | ||
| 9 кГц ≤ f < > | ±0,9 дБ | ±0,9 дБ | ±1,1 дБ | |||
| 100 кГц ≤ f ≤ 4 ГГц | ±0,7 дБ | ±0,7 дБ | ± 1,1 дБ | ±1,1 дБ | ||
| 4 ГГц < > | ±0,7 дБ | ±0,7 дБ | ±1,1 дБ | ±1,2 дБ | ||
| ALC вкл., температура 20˚С…30˚С. ALC – автоматическая регулировка выходной мощности |
||||||
| КСВН | ≤1,8 при уровне < > | |||||
| Защита выхода | Максимально допустимое обратное напряжение: 50 Впост Максимальная обратная входная мощность: +30 дБм (1 мГц ≤ f ≤ 6 ГГц) |
|||||
| Плотность фазовых шумов | <-122 > <-120 > <-106 > <-105 > |
|||||
| Уровень гармонических искажений | <-30 > | |||||
| Уровень субгармонических искажений | <-48 > при отстройке от несущей >10 кГц |
|||||
| Уровень негармонических искажений | <-65 > <-56 > при отстройке от несущей >10 кГц |
|||||
|
Свипирование частота / уровень (ГКЧ)
|
||||||
| Режим свипирования | Шаговый (линейный или логарифмический), по списку | |||||
| Диапазон частот/уровня | Полный диапазон ВЧ выхода | |||||
| Режим работы | Однократный непрерывный | |||||
| Число точек свипирования | Шаговый режим: 2 … 65535 По списку: 2 … 500 |
|||||
| Длительность точки | 10 мс … 100 с (разрешение 0,1 мс) | |||||
| Источник синхронизации | Внешний, внутренний, ручной | |||||
|
НЧ выход
|
||||||
| Формы сигнала | Синус, прямоугольник, пила/треугольник, DC | |||||
| Диапазон частот | 0,1 Гц … 1 МГц – синус (разрешение: 0,01 Гц) 0,1 Гц … 20 кГц – прямоугольник, пила (разрешение: 0,01 Гц) |
|||||
| Выходной уровень (50 Ом) | 1 мВпик-пик … 3 Впик-пик (разрешение: 1 мВ) | |||||
| Постоянное смещение | Макс. 2,5 В – 0,5*Uвых (разрешение: 1 мВ) | |||||
| Свипирование (ГКЧ) | Режим: линейный или логарифмический. Диапазон: 0,01 Гц … 1 МГц. Длительность точки: 1 мс … 500 с (разрешение 0,1 мс). Источник синхронизации: внешний, внутренний, ручной |
|||||
|
Амплитудная модуляция (внутренняя / внешняя)
|
||||||
| Диапазон установки коэффициента АМ | 0 … 100 % (разрешение 0,1 %) | |||||
| Погрешность установки коэффициента АМ, % | ±(0,04·Кам+1), при Кам ≤80 %, уровне выходного сигнала 0 дБм и модулирующей частоте 1 кГц | |||||
| Частота модуляции | 10 Гц … 100 кГц | |||||
| Искажение | < > | |||||
|
Частотная модуляция (внутренняя / внешняя)
|
||||||
| Девиация частоты | Макс. N*1 МГц | |||||
| Погрешность установки девиации частоты (Df), Гц | ±(0,02·Df+20) | |||||
| Частота модуляции | 10 Гц … 100 кГц | |||||
| Коэффициент гармоник ЧМ | <1 > | |||||
|
Фазовая модуляция (внутренняя / внешняя)
|
||||||
| Девиация фазы | N*5 рад | |||||
| Разрешение | 0,01 рад | |||||
| Погрешность установки девиации фазы (Dφ), рад | ±(0,02·Dφ + 0,05) | |||||
| Частота модуляции | 10 Гц … 100 кГц | |||||
|
Импульсная модуляция (внутренняя / внешняя)
|
||||||
| Подавление в паузе | >70 дБн (1 МГц < > 65 дБн (4 ГГц < > | |||||
| Время нарастания/спада | ≤50 нс | |||||
| Период следования | 40 нс …300 с | |||||
|
Генератор сигналов (внутренний / внешний)
|
||||||
| Вид выходного сигнала | Одиночный или парный импульс (отрицательная полярность, положительная полярность) | |||||
| Период следования | 40 нс … 300 с (разрешение: 10 нс) | |||||
| Длительность импульса | 20 нс … 300 с (разрешение: 10 нс) | |||||
| Задержка парного импульса | 20 нс … 300 с (разрешение: 10 нс) | |||||
| Источник синхронизации | Внешний, внутренний, ручной | |||||
| Задержка внешнего запуска | 140 нс … 300 с (разрешение: 10 нс) | |||||
|
Генератор пачек импульсов (Опция)
|
||||||
| Число импульсов | 1 … 2047 | |||||
| Число повторений | 1 … 65535 | |||||
| Длительность импульса | 20 нс – 300 с | |||||
|
Выходы / Выход
|
||||||
| Передняя панель | ||||||
| ВЧ выход | N тип (мама), 50 Ом | |||||
| НЧ выход | BNC тип (мама), 50 Ом | |||||
| Задняя панель | ||||||
| Синхронизация вход/выход | BNC тип (мама), 100 кОм 5 В TTL |
|||||
| Внеш. модуляция вход | BNC тип (мама), высокоомный | |||||
| Импульс вход/выход | BNC тип (мама), вход: высокоомный, выход: 50 Ом, CMOS 3,3 В | |||||
| Выход ОГ | 10 МГц, BNC тип (мама), 50 Ом, >0 дБм | |||||
| Вход ОГ | 10 МГц, BNC тип (мама), 50 Ом, -5 дБм … +10 дБм | |||||
| Сигнальный выход | BNC тип (мама), 50 Ом, CMOS 3,3 В | |||||
|
Общие данные
|
||||||
| ЖК-дисплей | Сенсорный емкостной, диагональ 12,7 см, разрешение: 800 х 480 точек | |||||
| Память | Встроенная Flash 4 Гб, поддержка USB Flash дисков | |||||
| Напряжение питания | 100 – 240 В (автовыбор), 50/60 Гц | |||||
| Частота питающей сети | 50/60 Гц – при напряжении питания от 100 до 240 В 400 Гц – при напряжении питания от 100 до 120 В |
|||||
| Потребляемая мощность | Не более 75 Вт | |||||
| Рабочая температура | 5…45°С | |||||
| Интерфейсы | LAN, USB-Device, опциональный адаптер GPIB – USB | |||||
| Память | Встроенная (256 МБ) | |||||
| Габаритные размеры | 338 × 113 × 369 мм (ШхВхГ) | |||||
| Масса | Не более 5,3 кг | |||||
