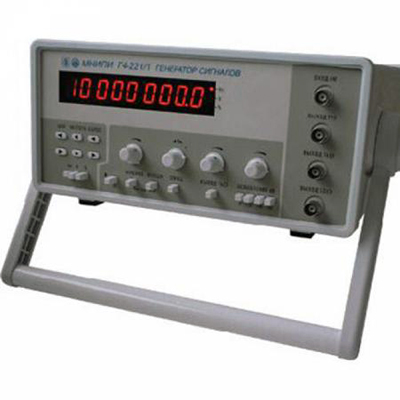

Генератор сигналов высокочастотный Г4-221/1

Генератор сигналов высокочастотный Г4-221/1
/images/all/3/17979/big/img_5.jpg
jijijij

ЦЕНА: по запросу

ПРОИЗВОДИТЕЛЬ:
МНИПИ

Беларусь

	Гарантия: 1 год
	Внесен в Госреестр СИ.
	Версия для печати

Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС 22%. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси, Армении и в Кыргызстан курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

ОПИСАНИЕ ОТЗЫВЫ ВОПРОС-ОТВЕТ

Генератор сигналов высокочастотный Г4-221/1

Генераторы сигналов высокочастотные Г4-221, Г4-221/1 предназначены для исследования и испытания систем и приборов, используемых в промышленности, науке и образовании.

Отличительные особенности:

Полоса частот 0,1 Гц - 17 МГц
Цифровая индикация частоты формируемых сигналов
Синхровыход с сигналом ТТЛ
Внутренняя и внешняя АМ
Cигналы повышенной амплитуды (Г4-221/1)

Технические характеристики высокочастотного генератора сигналов Г4-221/1:

Формы выходных сигналов	Синус, прямоугольник, синхровыход (ТТЛ уровень)
Диапазон частот: немодулированных синусоидальной формы АМ синусоидальной формы прямоугольной формы и уровня ТТЛ	10^-1 - 1,7·10⁷ Гц 5·10⁴ - 1,7·10⁷ Гц 10^-1 - 10⁶ Гц
Дискретность установки частоты	0,1 Гц
Ослабление: плавное ступенчатое	≥ 40 дБ -20, -40, -60 дБ
Сигнал синусоидальной формы
Коэффициент гармоник	≤ 0,5% (10 Гц - 120 кГц)
Амплитуда	5 В (нагрузка 500 Ом) 10 В (без нагрузки)
Сигнал прямоугольной формы
Амплитуда	14 В (размах сигнала, нагрузка 50 Ом) 28 В (без нагрузки)
Погрешность установки амплитуды	± 0,5 В
Синхровыход (ТТЛ уровень)
Значение напряжения: высокого уровня низкого уровня	≥ 2,4 В ≤ 0,4 В
Время перехода "1" → "0" и "0" → "1"	≤ 100 нс
Амплитудная модуляция
Частота модулирующего сигнала: внутренний внешний	1000± 10% Гц 50 Гц – 10 кГц
Коэффициент АМ	0 - 90%
Погрешность установки АМ	± 10%
Общие характеристики
Питание	(220±22) В, (50±0,5) Гц
Потребляемая мощность	40 В · А
Габаритные размеры	147х306х340 мм
Масса	5 кг
Сигналы повышенной амплитуды (только Г4-221/1)
Формы выходных сигналов	Синус, прямоугольник
Диапазон частот:	10^-1 - 10⁶ Гц
Амплитуда: прямоугольный сигнал синусоидальный сигнал	40 В (размах 80 В, нагрузка 1 кОм) 30 В (нагрузка 1 кОм)

Заменяет приборы: Г3-112, Г3-112/1, Г4-106, Г4-117

ЗАДАТЬ ВОПРОС

Сертификаты

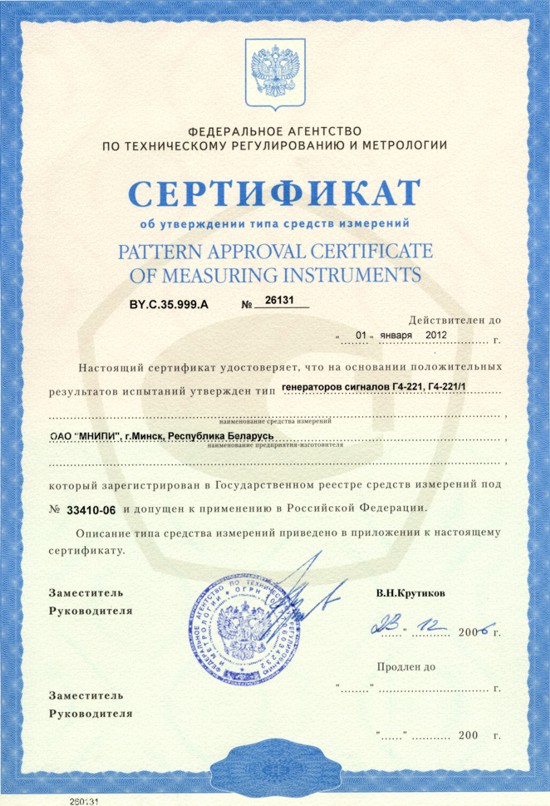

Сертификат об утверждении типа средств измерений

Генератор сигналов высокочастотный Г4-221/1

Генератор сигналов высокочастотный Г4-221/1

Отличительные особенности:

Полоса частот 0,1 Гц - 17 МГц
Цифровая индикация частоты формируемых сигналов
Синхровыход с сигналом ТТЛ
Внутренняя и внешняя АМ
Cигналы повышенной амплитуды (Г4-221/1)

Технические характеристики высокочастотного генератора сигналов Г4-221/1:

Формы выходных сигналов	Синус, прямоугольник, синхровыход (ТТЛ уровень)
Диапазон частот: немодулированных синусоидальной формы АМ синусоидальной формы прямоугольной формы и уровня ТТЛ	10^-1 - 1,7·10⁷ Гц 5·10⁴ - 1,7·10⁷ Гц 10^-1 - 10⁶ Гц
Дискретность установки частоты	0,1 Гц
Ослабление: плавное ступенчатое	≥ 40 дБ -20, -40, -60 дБ
Сигнал синусоидальной формы
Коэффициент гармоник	≤ 0,5% (10 Гц - 120 кГц)
Амплитуда	5 В (нагрузка 500 Ом) 10 В (без нагрузки)
Сигнал прямоугольной формы
Амплитуда	14 В (размах сигнала, нагрузка 50 Ом) 28 В (без нагрузки)
Погрешность установки амплитуды	± 0,5 В
Синхровыход (ТТЛ уровень)
Значение напряжения: высокого уровня низкого уровня	≥ 2,4 В ≤ 0,4 В
Время перехода "1" → "0" и "0" → "1"	≤ 100 нс
Амплитудная модуляция
Частота модулирующего сигнала: внутренний внешний	1000± 10% Гц 50 Гц – 10 кГц
Коэффициент АМ	0 - 90%
Погрешность установки АМ	± 10%
Общие характеристики
Питание	(220±22) В, (50±0,5) Гц
Потребляемая мощность	40 В · А
Габаритные размеры	147х306х340 мм
Масса	5 кг
Сигналы повышенной амплитуды (только Г4-221/1)
Формы выходных сигналов	Синус, прямоугольник
Диапазон частот:	10^-1 - 10⁶ Гц
Амплитуда: прямоугольный сигнал синусоидальный сигнал	40 В (размах 80 В, нагрузка 1 кОм) 30 В (нагрузка 1 кОм)

Заменяет приборы: Г3-112, Г3-112/1, Г4-106, Г4-117
