Параметр

Значение

Выходные параметры (Канал 1/Канал 2)

Частотный диапазон (для синуса)

1 мкГц – 60 МГц

Разрешение

1 мкГц

Погрешность установки частоты

±2,5*10^-5

Выходной уровень (50 Ом)

2 мВ_{пик-пик} - 10 В_{пик-пик} (50 Ом, ≤10 МГц)

2 мВ_{пик-пик} - 5 В_{пик-пик} (50 Ом >10 МГц)

Погрешность установки уровня

±(1%+1 мВ пп) , 10 кГц син., 0 В смещение

Выходное сопротивление

1 МОм/ 50 Ом

Синусоида

Погрешность установки уровня на 100 кГц

±(0,3 дБ + 1 мВ_{пик-пик})

Фазовый шум

-180 дБн/Гц при отстройке 10 кГц

КНИ (коэффициент нелинейных искажений)

< >пик-пик)

Коэффициент гармоник

≤ -60 дБн до 1 МГц

<-53 >

< >

<-32 >

Постоянное смещение

Диапазон (в зависимости от выходного уровня)

Выходная амплитуда при изменении постоянного смещения не нормируется

Канал 1: ±5 В (50 Ом) В; ±10 В (1 МОм)

Канал 2: ±1,5 В (50 Ом) В; ±3 В (1 МОм)

Погрешность установки

±(1 % от смещения +3 мВ)

Меандр

Частотный диапазон

1 мкГц – 25 МГц

Время нарастания/спада

< >

Выброс

<5 >

Перестраиваемая скважность

20 – 80 % (до 10 МГц)

40 – 60 % (до 20 МГц)

50 % (до 25 МГц)

Погрешность установки скважности

±1 % + 20 нс (для скважности 50 %)

Джиттер

0,01 %

Пила, треугольник

Диапазон частот

1 мкГц – 300 кГц

Нелинейность

<0,1%

Перестраиваемая скважность

0,0 – 100,0%

Импульс

Диапазон частот

500 мкГц – 5 МГц

Длительность импульса

От 16 нс (разрешение 8 нс)

Время нарастания/спада

< >

Диапазон изменения скважности

0,1% - 99,9%

Выброс

<5%

Джиттер

8 нс

Белый шум

Полоса частот (белый шум)

50 МГц

Произвольная форма (СПФ)

Диапазон частот

1 мкГц – 5 МГц

Длина памяти

16 тысяч точек

Разрешение ЦАП

14 бит

Частота дискретизации

125 МГц

Память

10 ячеек

Параметры сигнала

Минимальное время нарастания 7 нс, джиттер 8 нс

Пакетный режим

Формы сигналов

Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс

Виды запуска

По счету (1 … 50000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу

Нач./конеч. фаза

0° - +360°

Период повторения

1 мкс – 500 с

Источник строб-импульса

Внешний

Источник синхронизации

Внешний, внутренний, ручной

АМ, ЧМ

Формы несущей

Синус, меандр, пила, произвольная

Источник модуляции

Внешний/внутренний

Модулирующее колебание (внутреннее)

Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 кГц)

Девиация частоты

0 – 0,5*полоса пропускания, разрешение 10 мкГц

Коэффициент АМ

0 - 120 % (АМ)

ФМ

Формы несущей

Синус, меандр, пила, произвольная

Источник модуляции

Внешний/внутренний

Модулирующее колебание (внутреннее)

Синус, меандр, пила, треугольник, шум, произвольная (частота до 20 кГц)

Диапазон установки девиации фазы

0º - 360,0º, разрешение 0,1º

ЧМН, АМН

Формы несущей

Синус, меандр, пила, произвольная

Источник модуляции

Внешний/внутренний

Модулирующее колебание (внутреннее)

Меандр (скважность 50 %, частота 2 мГц – 50 кГц)

ШИМ

Диапазон частот

500 мкГц – 10 МГц

Формы несущей

Синус, меандр, пила, произвольная

Источник модуляции

Внешний/внутренний

Уровень внешней модуляции

-6 В - +6 В

ГКЧ

Формы несущей

Синус, меандр, пила, произвольная

Время качания

1 мс - 500 с

Закон качания

Линейный или логарифмический

Тип качания

Возрастание или убывание

Частотомер

Частотный диапазон

100 мГц - 200 МГц

Разрешение

6 разрядов

Измерения

Частота, период, +/- длительность, скважность (F ≤ 10 МГц; U ≤ 5 Впик-пик)

Статистика

относительные значения (PPM)

Входной импеданс

1 МОм/ 50 Ом

Чувствительность

50 мВ (100 мГц - 100 МГц), 100 мВ (100 - 200 МГц)

Общие данные

ЖК-дисплей

Цветной графический, диагональ 9 см, разрешение: 320х240

Напряжение питания

220 В (±15 %), 50 / 60 Гц

Габаритные размеры

107 × 260 × 296 мм

Масса

3,43 кг

№

Наименование

Количество

1

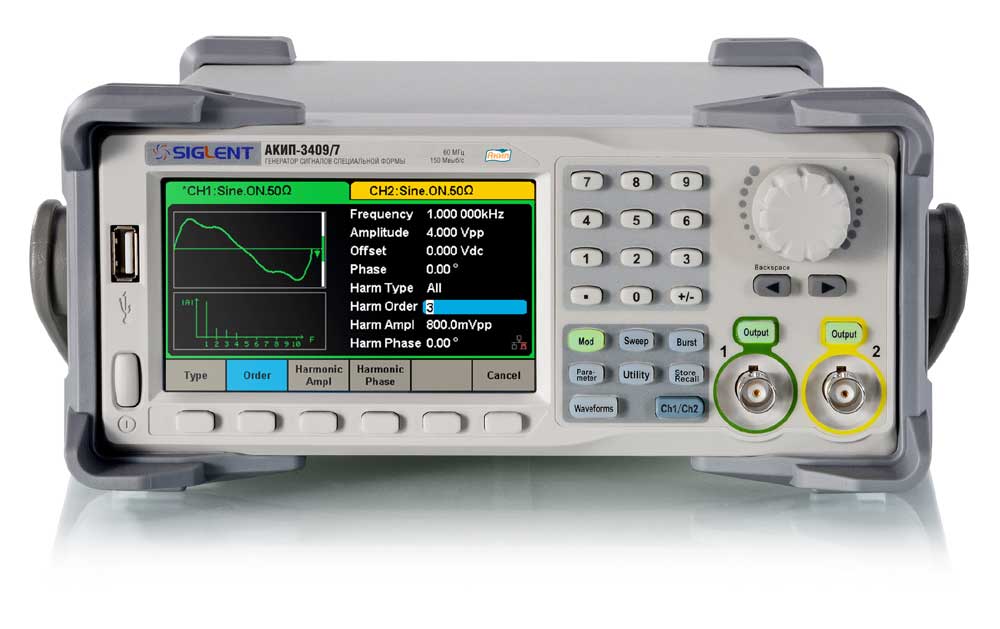

Генератор сигналов специальной формы АКИП-3409/7

1

2

Сетевой шнур

1

3

Руководство по эксплуатации

1

4

USB кабель

1
