Генератор WW5062-1

  • Генератор WW5062-1

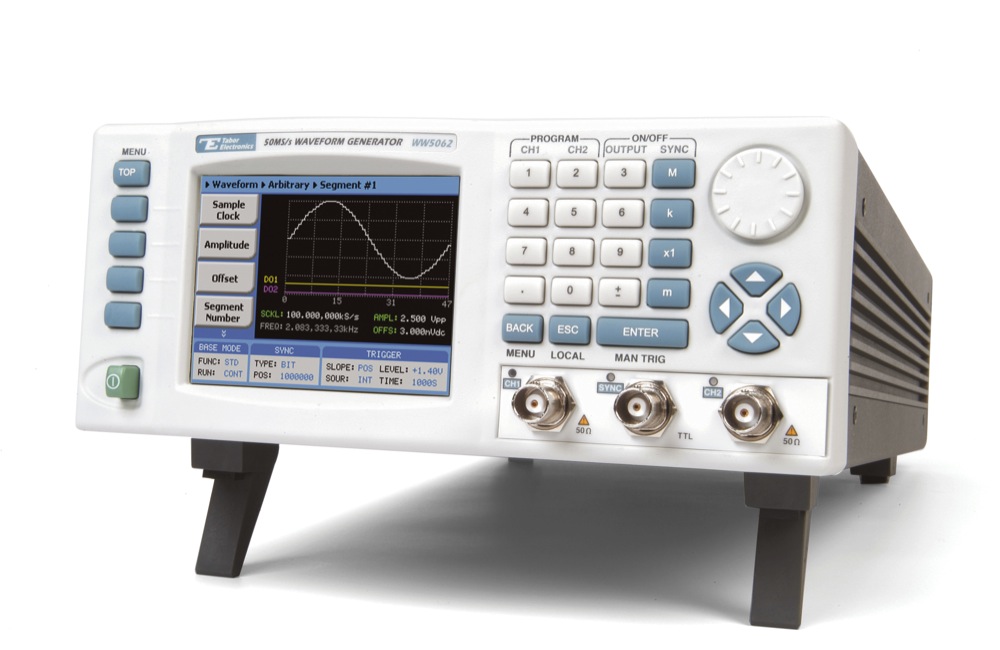

    /images/all/3/15588/big/img_5.jpg

    jijijij

    Генератор WW5062-1

ЦЕНА: 646 209 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Tabor Electronics


Страна производитель: Израиль Израиль
Артикул: WW5062-1
Бесплатная доставка
Гарантия: 5 лет
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Назначение генератора сигналов произвольной формы WW5062-1:



Генератор сигналов произвольной формы WW5062-1: 2 канала; Выходной сигнал: синус, треугольник, меандр, импульс, пила, Sin X/X, гауссовский и экспоненциальный сигналы, шум, постоянное напряжение, произвольная форма; Диапазон частот: синус, меандр, импульс, пила – от 100 мкГц до 25 МГц, Sin X/X, гауссовский и экспоненциальный сигналы - от 100 мкГц до 3,125 МГц, треугольник - от 100 мкГц до 7,5 МГц; Шум: полоса частот до 12,5 МГц; Погрешность установки частоты ±1*10-6; Выходной уровень от 10 мВ до 10 Впик на 50 Ом; Постоянное смещение от 0 до 4,5 В; Разрешение: по частоте - 12 разрядов, по амплитуде - 4 разряда; Виды модуляции: АМ, ЧМ, ЧМн, ИМ, ГКЧ; Выход ТТЛ с вводимой задержкой; Синхронизация: автоматическая, ручная, внешняя, мультигенераторная; Сигналы произвольной формы: ЦАП 14 бит; Дискретизация - от 100 мГц до 50 МГц, память 1 М; Цветной ЖКИ с подсветкой, 9 см, разрешение 320х240; ПО для формирования сигнала произвольной формы и управления; Интерфейсы: LAN, USB, GPIB; Масса 3 кг.

Аналог WW5062, отличие: память 1 М.





Технические характеристики генератора сигналов произвольной формы WW5062-1:



Параметр

Значения

ВЫХОДНЫЕ ПАРАМЕТРЫ

Количество каналов

2

Виды выходного сигнала

Синус, треугольник, меандр, импульс, пила, Sin X/X, гауссовский и экспоненциальный сигналы, шум, постоянное напряжение

Выходной пиковый уровень на нагрузке 50 Ом

10 мВ – 10 В

Погрешность установки частоты

±1 x 10-6

Постоянное смещение

± 4,5 В

СИНУСОИДА

Частотный диапазон

0,1 мГц – 25 МГц; 50 МГц (выход дискретизатора)

Погрешность установки уровня на 1 кГц

±1%

Неравномерность АЧХ

±5% до 25 МГц

Коэфффициент гармоник (выходной сигнал 1 В)

≤-50 дБн до 1МГц

<-45 >

<-35 >

<-28 >

МЕАНДР

Диапазон частот

0,1 мГц – 25 МГц

Время нарастания/спада

10 нс

ИМПУЛЬС

Диапазон частот

0,1 мГц – 25 МГц

Перестраиваемая длительность, фронт

0-99,9% от периода (каждый параметр устанавливается отдельно)

Задержка

До 20 с

ДОПОЛНИТЕЛЬНЫЕ СИГНАЛЫ

Диапазон частот

0,1 мГц – 3,125 МГц

Полоса шумового сигнала

12,5 МГц

ПРОИЗВОЛЬНАЯ ФОРМА

Диапазон частот

Определяется используемой частотой дискретизации

Частота дискретизации и объем памяти

100 мГц…50 МГц:

512кб (опция 1 Мб)

Разрешение по вертикали

14 бит

ПОСЛЕДОВАТЕЛЬНЫЙ РЕЖИМ

Количество сегментов

До 2048

Количество повторяющихся сегментов

До 1 миллиона

Минимальная длительность сегмента

1 мкс

МОДУЛЯЦИЯ

Виды модуляции

АМ (до 100%), ЧМ (девиация до 50 МГц), ЧМн, ФМн, ИМ, ГКЧ(линейное/ логарифмическое, время качания 1 мс – 1000 с, «прыгающая» частота»), 3D Опции для WW2572A – амплитудная манипуляция, «прыгающая» амплитуда, IQ

Несущая

Любое колебание синус

Модулирующая

Частота: до 100 кГц. Форма: любая.

ОБЩИЕ ДАННЫЕ

Напряжение питания

220 В (± 15 %), 50 / 60 Гц

Габаритные размеры

212 × 88 × 415 мм

Масса

3 кг







Комплект поставки WW5062-1



Наименование

Количество

1.

Прибор

1

2.

Документация

1

3.

Шнур питания

1

4.

Программное обеспечение

1
