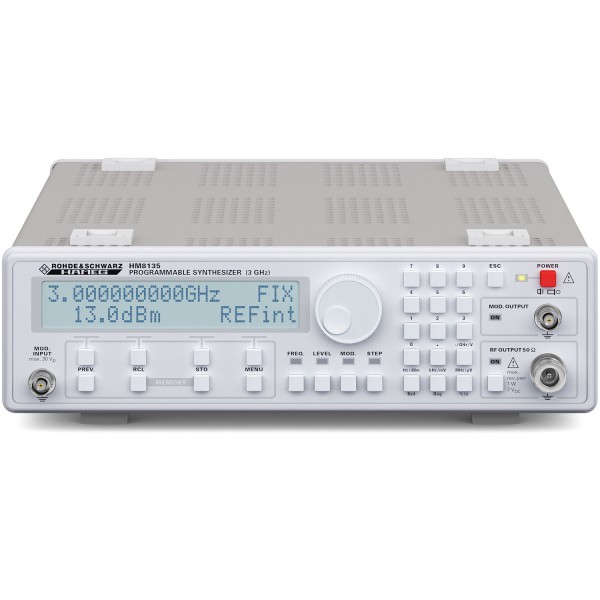

Генератор сигналов высоких частот HM8135 – это новый синтезатор от известной на весь мир компании Rohde & Schwarz. Она много лет занимается разработкой специализированного радиоэлектронного оборудования. Устройство предназначается для воспроизведения колебаний, обладающих высоким разрешением по своей частоте. Основной сферой применения считается создание и установка радиоэлектронного или телекоммуникационного оборудования. Генератор является незаменимым при эксплуатации указанных устройств, а также в случае их ремонта.
Данная модель обладает функцией программирования. Это позволяет пользователю задавать нужные параметры и существенно повышать эффективность использования техники. Функционирование модели R&S HM8135 основывается на технологии прямого цифрового синтеза. Прибор позволяет выполнить его синхронизацию с опорным генератором или доступным источником извне. Производитель установил возможность проводить модулирование в основных существующих режимах. Особое внимание при разработке было уделено обеспечению повышенного показателя стабильности в любых условиях. Этого требования удалось достигнуть за счёт применения температурно-компенсированного кварцевого генератора. Подобные устройства считаются одним из самых лучших решений, доступных на современном рынке.
Особенности и преимущества HM8135:
Компания Rohde & Schwarz при разработке генератора HM8135 стремилась выпустить устройство, превосходящее основных конкурентов. Сейчас, можно с уверенностью говорить о том, что поставленная задача была выполнена. Покупка модели станет выгодным решением по ряду причин:
Широкий динамический диапазон устройства
Высокая мощность на выходе
Предусматривается функция внутренней коррекции смещения
Усилитель сигнала обладает минимальным показателем шумов, что повышает точность результатов
Улучшенный режим развертки сигнала
В памяти можно сохранять определённые конфигурации для ускорения работы с устройством
Несколько типов интерфейса
Высокая стабильность показателей при изменении внешней температуры

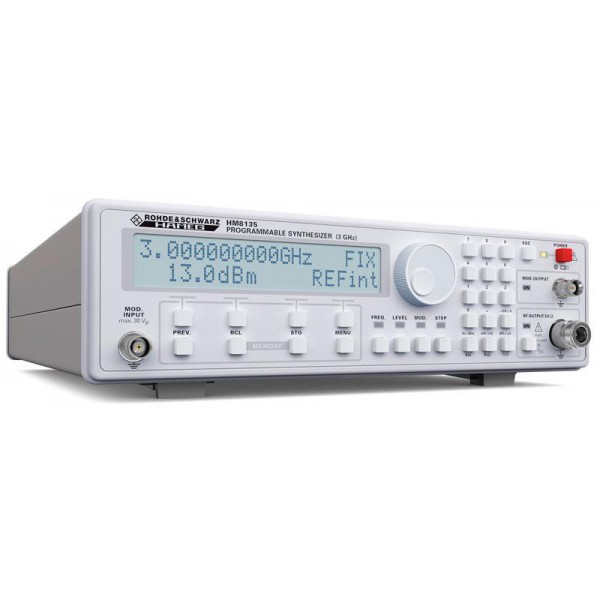

Генератор сигналов R&S HM8135 помещён в компактный корпус из высокопрочного материала. Предусмотрена возможность подключения к внешним устройствам, например, персональному компьютеру. Допускается использовать внешнее управление через специальное ПО.
Технические характеристики Rohde & Schwarz HM8135:
|
Параметр |
Значение |
|
|
Частота |
||
|
Диапазон частот: |
|
|
|
HM8134 |
1 Гц…1,2 ГГц |
|
|
HM8135 |
1 Гц…3 ГГц |
|
|
Разрешение: |
1 Гц |
|
|
Время установки: |
|
|
|
Источник опорной частоты 10 МГц
|
||
|
Температурная нестабильность (0…50°C): |
±0,5 х 10(-6) |
|
|
HM8134-3, HM8135 (TCXO) |
±1 х 10(-8) |
|
|
HM8134-3X, HM8135-X (OCXO) |
|
|
|
Старение:
|
<+/-1,0х > |
|
|
HM8134-3, HM8135 (TCXO) |
<1,0х > |
|
|
HM8134-3X, HM8135-X (OCXO) > |
|
|
|
Стандартный: термокомпенсированный кварцевый генератор (TCXO) |
||
|
Температурная нестабильность (0…50°C): |
≤±0,5 х 10-6 |
|
|
Старение: |
≤±1 х 10-6 |
|
|
Опция: OCXO (HO85) |
||
|
Температурная нестабильность (0…50°C): |
≤±1x 10-8 |
|
|
Старение:
|
≤±1x 10-9/день |
|
|
Выход сигнала опорной частоты: |
(на задней панели) |
|
|
Уровень: |
ТТЛ |
|
|
Вход внеш. сигнала опорн. частоты: |
(на задней панели) |
|
|
Уровень: |
>0 дБмВт |
|
|
Частота: |
10 МГц ± 20 х 10-6 |
|
|
Спектральная чистота (без модуляции)
|
||
|
Гармонические составляющие: |
≤-35 дБн |
|
|
Негармонические составляющие: |
≤-55 дБн для HM8134-3, HM8134-3X |
|
|
(отстройка от несущей>15 кГц) |
≤-50 дБн для HM8135, HM8135-X |
|
|
Субгармонические составляющие: |
≤-50 дБн (<2,1 > |
|
|
для HM8135, HM8135-X |
≤-43 дБн (>2,1 ГГц) |
|
|
Фазовый шум: |
(отстройка от несущей 20 кГц) |
|
|
f≤-120 дБн/Гц |
||
|
16 МГц ≤f≤-94 дБн/Гц для HM8134-3, HM8134-3X |
||
|
≤-95 дБн/Гц для HM8135, HM8135-X |
||
|
250 МГц ≤f≤-105 дБн/Гц |
||
|
500 МГц ≤f≤-100 дБн/Гц |
||
|
1000 МГц ≤f≤-95 дБн/Гц для HM8134-3, HM8134-3X |
||
|
1 ГГц ≤f≤-95 дБн/Гц для HM8135, HM8135-X |
||
|
2 ГГц ≤f≤-90 дБн/Гц для HM8135, HM8135-X |
||
|
Остаточная ЧМ: |
≤6,5 Гц (на 1 ГГц в полосе 0,3…3 кГц) |
|
|
для HM8134-3, HM8134-3X |
тип. |
|
|
для HM8135, HM8135-X |
|
|
|
Остаточная AM: |
тип. <0,06% > |
|
|
Выходной уровень |
||
|
Диапазон: |
-127 … +13 дБмВт для HM8134-3, HM8134-3X |
|
|
-135 … +13 дБмВт для HM8135, HM8135-X |
||
|
Разрешение: |
0,1 дБ |
|
|
Отображаемое смещение для внешнего ослабления: |
0,0…30,0 дБ с шагом 0,1 |
|
|
Погрешность воспроизведения
|
||
|
для уровня >-57 дБмВт: |
≤ ±0,5 дБ |
|
|
для уровня≤ ±(0,5 дБ + (0,2 x (-57 дБмВт - уровень))/10) |
||
|
Погрешность воспроизведения f >1,5 ГГц; уровень >-120 дБмВт |
||
|
для уровня >-57 дБмВт: |
≤ ±0,7 дБ |
|
|
для уровня≤ ±(0,7 дБ + (0,5 x (-57 дБмВт - уровень))/10) |
||
|
Импеданс: |
50 Ом |
|
|
КСВН: |
≤2 для HM8134-3, HM8134-3X ≤1,5 (f ≤1 ГГц) для HM8135, HM8135-X |
|
|
≤2,5 (f >1 ГГц) для HM8135, HM8135-X |
||
|
Источники модуляции
|
||
|
Внутренний: |
синусоидальный от 10 Гц до150 кГц (HM8134-3, HM8134-3X) или до 200 кГц (для HM8135, HM8135-X) |
|
|
|
прямоугольный 10 Гц…20 кГц, треугольный, пилообразный |
|
|
Разрешение: |
10 Гц |
|
|
Внешний: |
(вход на передней панели) |
|
|
Импеданс: |
10 кОм II 50 пФ |
|
|
Входной уровень: |
2 Вразмах на всю шкалу |
|
|
Связь входа: |
по переменному или постоянному току |
|
|
Выход: |
(на передней панели) |
|
|
Уровень: |
2 Вразмах |
|
|
Импеданс: |
1 кОм |
|
|
Амплитудная модуляция (уровень ≤+7 дБмВт)
|
||
|
Источник: |
внутренний или внешний |
|
|
Коэффициент модуляции: |
0…100% |
|
|
Разрешение: |
0,10% |
|
|
Погрешность: |
±4% от показания ± 0,5% |
|
|
|
(коэфф. модуляции ≤ 80%, fмод ≤ 50 кГц) |
|
|
Внешняя АЧХ (до -1 дБ): |
для перем. тока от 10 Гц до50 кГц (HM8134-3, HM8134-3X) или до 100 кГц (для HM8135, HM8135-X) |
|
|
Искажения: |
<2% > |
|
|
<6% > |
||
|
Частотная модуляция
|
||
|
Источник: |
внутренний или внешний |
|
|
Девиация: |
±200 Гц…400 кГц (зависит от частотн. диапазона) |
|
|
Разрешение: |
100 Гц |
|
|
Погрешность: |
±3% + остаточн. ЧМ (fмод ≤ 5 кГц) |
|
|
±7% + остаточн. ЧМ (5 кГц < > |
||
|
Внешняя АЧХ (до -1 дБ):
|
|
|
|
Связь по пост. току: |
0…100 кГц |
|
|
Связь по перем. току: |
от 10 Гц (HM8134-3, HM8134-3X) или от 100 Гц (для HM8135, HM8135-X) до 100 кГц |
|
|
Искажения: |
<1% > |
|
|
<3% > |
||
|
