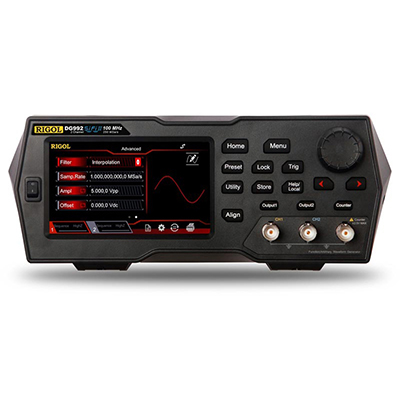

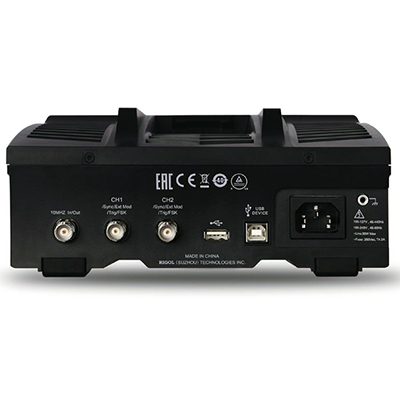

Универсальный генератор сигналов Rigol DG992
Универсальный генератор сигналов Rigol DG992 способен создавать большое количество форм сигналов, в т.ч. псевдослучайные последовательности, сигнал RS-232, программируемые последовательности, а также различные виды модуляции.
Отличительные особенности:
Технические характеристики генератора сигналов Rigol DG992:
| Максимальная выходная частота | 100 МГц | |||
| Количество каналов | 2 | |||
| Форма сигнала | Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум Расширенные: псевдослучайные бинарные последовательности PRBS, RS-232, редактируемые последовательности, двухтональный сигнал 160 типов специальной формы |
|||
| Частотные характеристики | ||||
| Диапазон | Синусоидальный сигнал | 1 мкГц ~ 100 МГц | ||
| Прямоугольный сигнал | 1 мкГц ~ 25 МГц | |||
| Импульсный сигнал | 1 мкГц ~ 25 МГц | |||
| Пилообразный сигнал | 1 мкГц ~ 2 МГц | |||
| Гармоники | 1 мкГц ~ 25 МГц | |||
| PRBS | 2 кбит/с ~ 60 Мбит/с | |||
| Двухтональный | 1 мкГц ~ 20 МГц | |||
| RS-232 | скорость передачи 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400 | |||
| Последовательность | 2 кВыб/с ~ 60 Мвыб/с | |||
| Белый шум (Гаусс) | полоса 100 МГц (-3дБ) | |||
| Cпециальной формы | 1 мкГц ~ 20 МГц | |||
| Разрешение по частоте | 1 мкГц | |||
| Точность установки (18°C ~ 28°C) | ±(1 ppm от устан. значения + 10 пГц) | |||
| Синусоидальный сигнал | ||||
| Гармонические искажения | Типичное (0 дБм) < > < >10 МГц ~ 20 МГц) < >20 МГц ~ 30 МГц) < >40 МГц) |
|||
| Общие гармонические искажения | < > | |||
| Негармонические искажения | Типичное (0 дБм) < > < >10 МГц) |
|||
| Фазовый шум | Типичное (0 дБм) -105 дБн/Гц @ 10 кГц (10 МГц) |
|||
| Прямоугольный сигнал | ||||
| Время нарастания/спада | < > | |||
| Выброс | < > | |||
| Коэффициент заполнения | 0,01% ~ 99,99% (ограничена установленной частотой) | |||
| Ассиметрия | 1% от периода + 4 нс | |||
| Джиттер (СКЗ) | Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
|||
| Пилообразный сигнал | ||||
| Нелинейность | < > | |||
| Симмметрия | 0 ~ 100% | |||
| Импульсный сигнал | ||||
| Длительность импульса | ≥ 16 нс ~ 1000 кс (ограничена установленной частотой) | |||
| Коэффициент заполнения | 0,001% ~ 99,999% (ограничена установленной частотой) | |||
| Время нарастания/спада | ≥ 8 нс (ограничена установленной частотой и длительностью импульса) | |||
| Выброс | < > | |||
| Джиттер (СКЗ) | Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
|||
| Специальная форма | ||||
| Максимальное количество точек участвующих в формировании сигнала | 16 М точек | |||
| Вертикальное разрешение | 16 бит | |||
| Частота дискретизации | Интерполяционный фильтр: 10 выб/с ~ 60 Мвыб/с Пошаговый фильтр: 2 квыб/с ~ 50 Мвыб/с Cглаживающий фильтр: 2 квыб/с ~ 50 Мвыб/с |
|||
| Время нарастания /спада | Интерполяционный фильтр:≥ 8 нс Пошаговый фильтр: 3 / частота дискретизации Cглаживающий фильтр: 1 / частота дискретизации |
|||
| Джиттер (СКЗ) | Типичное (1 Вп-п) Интерполяционный фильтр:200 пс Пошаговый фильтр: <5 > Cглаживающий фильтр: <5 > |
|||
| Генератор гармоник | ||||
| Порядок гармоник | ≤ 8 | |||
| Тип гармоник | четные, нечетные, все, пользовательские | |||
| Амплитуда гармоник | регулируемая для каждой гармоники | |||
| Фаза гармоник | регулируемая для каждой гармоники | |||
| Характеристики выхода | ||||
| Амплитуда (50 Ом) | 1 мВп-п - 10 Вп-п (≤10 МГц) 1 мВп-п ~ 5 Вп-п (>10 МГц ~ 30 МГц) 1 мВп-п ~ 2,5 Вп-п (>30 МГц ~ 60 МГц) 1 мВп-п ~ 1 Вп-п (>60 МГц) |
|||
| Точность установки | ±(1%+5 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто) | |||
| Неравномерность АЧХ | Типичное (синус, 1 В) ±0,1 дБ (≤5 МГц) ±0,2 дБ (>5 МГц ~15 МГц) ±0,3 дБ (>15 МГц ~ 25 МГц) ±0,5 дБ (>25 МГц ~ 40 МГц) ±1,0 дБ (>40 МГц) |
|||
| Единицы установки | Вп-п, Вскз, дБм | |||
| Разрешение | 0,1 мВпп или 4 бит | |||
| Смещение (50 Ом) | ||||
| Диапазон | ±5 Впп АС+DC | |||
| Точность установки | ±(1% + 5 мВ + 1,0% от амплитуды) | |||
| Выход сигнала | ||||
| Импеданс | 50 Ом (типичное) | |||
| Защита | от короткого замыкания, автоматическое отключение выхода при перегрузке | |||
| Модуляция | ||||
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, PWM | |||
| AM Модуляция (AM) | ||||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | |||
| Источник | Внутренний/Внешний | |||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы | |||
| Частота модуляции | 2 мГц ~ 1 МГц | |||
| Коэффициент модуляции | 0% ~ 120% | |||
| ЧМ Модуляция (FM) | ||||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | |||
| Источник | Внутренний/Внешний | |||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы | |||
| Частота модуля | 2 мГц ~ 1 МГц | |||
| ФМ Модуляция (PM) | ||||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | |||
| Источник | Внутренний/Внешний | |||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы | |||
| Частота модуляции | 2 мГц ~ 1 МГц | |||
| Девиация | 0 ~ 360° | |||
| Частотная манипуляция (FSK) | ||||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | |||
| Источник | Внутренний/Внешний | |||
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% | |||
| Частота переключения | 2 мГц ~ 1 МГц | |||
| Амплитудная манипуляция (ASK) | ||||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | |||
| Источник | Внутренний/Внешний | |||
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% | |||
| Частота переключения | 2 мГц ~ 1 МГц | |||
| Фазовая манипуляция (PSK) | ||||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | |||
| Источник | Внутренний/Внешний | |||
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% | |||
| Частота переключения | 2 мГц ~ 1 МГц | |||
| ШИМ модуляция (PWM) | ||||
| Несущая | импульсный | |||
| Частота модуляции | 2 мГц ~ 1 МГц | |||
| Источник | Внутренний/Внешний | |||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы (кроме DC) | |||
| Девиация | 0%~100% длительности импульса | |||
| Вход внешней модуляции | ||||
| Диапазон напряжения | 75 мВскз ~ ± 5 В DC+AC для АМ, ЧМ, ФМ 5 В TTL уровня для АМн, ЧМн, ФМн |
|||
| Полоса | 50 кГц | |||
| Импеданс входа | 10 кОм | |||
| Режим свипирования (качания) | ||||
| Форма | синус, прямоугольный, пила, произвольной формы (кроме DC) | |||
| Закон | линейный, логарифмический, ступенчатый | |||
| Диапазон частот | верхняя и нижняя частота свипирования ограничена несущей частотой | |||
| Направление | Вверх/Вниз | |||
| Время свипирования | 1 мс ~ 500 с | |||
| Время стояния/возврата | 0 мс ~ 500 с | |||
| Источник запуска | Ручной, внешний, внутренний | |||
| Маркер | спадающий фронт или синхросигнал (программируется) | |||
| Режим пачек импульсов | ||||
| Форма | синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC), PRBS, RS-232, последовательность | |||
| Частота несущей | 2 мГц ~ 30 МГц | |||
| Количество импульсов в пачке | 1 ~ 1000000 или бесконечное | |||
| Внутренний период | 1 мкс ~ 500 с | |||
| Стробированный запуск | Внешний запуск | |||
| Источник запуска | Ручной, внешний, внутренний | |||
| Задержка запуска | 0 нс ~ 100 с | |||
| Частотомер | ||||
| Измеряемый параметр | Частота, период, длительность положительного/отрицательного импульса, коэффициент заполнения | |||
| Частотный диапазон | 1 мrГц ~ 240 МГц | |||
| Разрешение по частоте | 7 разрядов/с (время счета = 1 с) | |||
| Диапазон периода | 4 нс ~ 1000 кс | |||
| Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) | DC связь | DC диапазон девиации | +1.5 В DC | |
| 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 В AC+DC | |||
| 100 МГц ~ 240 МГц | 100 мВскз ~ ±2,5 В AC+DC | |||
| AC связь | 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 Вп-п | ||
| 100 МГц ~ 240 МГц | 100 мВскз ~ ±2,5 Вп-п | |||
| Длительность импульса и коэффициент заполнения (DC связь) |
диапазон частоты: 1 мкГц ~ 25 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 5 нс |
|||
| Коэффициент заполнения | 0 ~ 100% | |||
| Параметры входа | Входной импеданс | 1 МОм | ||
| Тип свяи | AC, DC | |||
| ФНЧ | ON: полоса 250 кГц, OFF: полоса 200 МГц |
|||
| Опасное напряжение (1 МОм) | ±7 В AC+DC | |||
| Система запуска | Уровень запуска: ±2,5 В | |||
| Чувствительность: высокая, низкая | ||||
| Время счета | 1,048 мс (1 мс); 8,389 мс (10 мс); 134,218 мс (100 мс); 1,074 с (1 с); 8,590 с (10 с); > 8,590 с (> 10 с) | |||
| Вход запуска | ||||
| Уровень | TTL | |||
| Длительность импульса | > 100 нс | |||
| Запуск по фронту | нарастающий, спадающий выбирается | |||
| Время отклика (задержка запуска) | свипирование:< > режим пачек < > |
|||
| Выход запуска | ||||
| Уровень | TTL | |||
| Длительность импульса | > 60 нс(типичное) | |||
| Максимальная частота | 1 МГц | |||
| Двухканальный режим (сдвиг фаз) | ||||
| Диапазон | 0° ~ 360° | |||
| Разрешение | 0,03° | |||
| Вход/выход 10 МГц | ||||
| Вход внешнего опорного сигнала | ||||
| Частота | 10 МГц ± 50 Гц | |||
| Уровень | 250 мВп-п ~ 5 Вп-п | |||
| Время блокировки | < > | |||
| Импеданс | 1 кОм, закрытый вход (AC) | |||
| Выход внутреннего опорного сигнала | ||||
| Частота | 10 МГц ± 50 Гц | |||
| Уровень | 3,3 Вп-п | |||
| Импеданс | 50 кОм, закрытый вход (AC) | |||
| Выход синхронизации | ||||
| Уровень | TTL | |||
| Импеданс | 50 Ом | |||
| Основные характеристики | ||||
| Тип дисплея | Жидкокристаллический, 4,3" TFT, сенсорный Touch Screen, 480 х 272, 16 млн.цветов | |||
| Питание | 100~127 В АСскз，45~440 Гц, CATII 100~240 В АСскз，45~65 Гц, CATII |
|||
| Интерфейс | USB устройство, USB хост или USB-GPIB (опция) | |||
| Потребляемая мощность | не более 30 Вт | |||
| Рабочая температура | 10°C...40°C | |||
| Габаритные размеры | 237,4 х 97 х 268 мм | |||
| Вес | 1,75 кг (в упаковке 2,85 кг) | |||
Комплект поставки:
|
