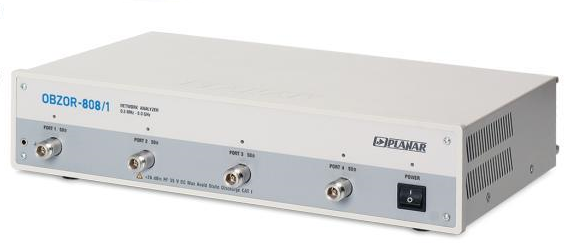

Измеритель ИККП Обзор-808/1

  • Измеритель ИККП Обзор-808/1

    images/all/3/15426/big/img_5.png

    jijijij

    Измеритель ИККП Обзор-808/1

ЦЕНА: 1 789 000 руб.

Бесплатная доставка
Гарантия: 1 год
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.


ОПИСАНИЕ
ОТЗЫВЫ (0)
ЗАДАТЬ ВОПРОС

Особенности измерителя комплексных коэффициентов передачи Обзор-808/1 :



  • Рабочий диапазон частот 0,3 МГц…8 ГГц

  • Число измерительных портов: 2 порта

  • Основные измеряемые параметры: S11…S44

  • Основной тракт 50 Ом (тип N), дополнительно возможны измерения

    в любых коаксиальных трактах при использовании соответствующих

    переходов и калибровочных мер (опции)

  • Высокая точность измерений при использовании коррекции систематических погрешностей

  • Измерение коэффициента передачи систем с переносом частоты

  • Управление и получение результатов автономно на приборе с «открытой» платформой

  • Программное обеспечение совместимо с ОС Windows

  • Малые массо-габаритные параметры

  • Интерфейсы USB, LAN (опция – GPIB)



Технические характеристики измерителя комплексных коэффициентов передачи Обзор-808/1 :



Характеристика

Параметр

Значение

ПАРАМЕТРЫ

ГЕНЕРАТОРА

Диапазон частот

0,3 МГц…8 ГГц

Разрешающая способность

1 Гц

Погрешность установки частоты

±5 x 10-6

Уровень выходного сигнала

-60…+10 дБмВт (от 0,3 до 6000 МГц)

-60…+5 дБмВт (от 6000 до 8000 МГц)

Погрешность установки уровня

±1 дБ

Время перестройки

125 мкс (измерения на одной частоте)

ПАРАМЕТРЫ

ПРИЕМНИКА

Полоса фильтра

1 Гц…30 кГц

Уровень шума

Не более – 125 дБмВт при фильтре 10 Гц

Макс. уровень входной мощности

+25 дБмВт

СКО развертки

Не более 0,001 дБ при фильтре 3 кГц

ПАРАМЕТРЫ

ПРИЕМНИКА

Относительная погрешность измерения

коэффициента отражения

±(2,5…50)% в диапазоне коэфф. отражений 0,015…1

Абсолютная погрешность измерения

фазы коэффициента отражения

±(4…22)° в зависимости от модуля КСВН

Абсолютная погрешность измерения

модуля и фазы коэффициента передачи

(тракт тип N/ 50 Ом)

±(0,1…1) дБ в диапазоне -90…+15 дБмВт;

± (1…6) ° в диапазоне -90…+15 дБмВт

ОБЩИЕ

ДАННЫЕ

Интерфейс

COM/DCOM

Возможности ПО

4 окна индикации, декартовы и полярные координаты, диаграмма Вольперта – Смита, маркеры

Массогабаритные параметры

324 × 415 × 96 мм

ок. 8 кг

Рабочие условия (темп., влажн.)

от 5° С до 40° С;

до 90%



Комплект поставки Обзор-808/1



Наименование

Количество

1.

Измеритель комплексных коэффициентов передачи Обзор-808/1

1

2.

Кабель питания

1

3.

Программное обеспечение

1

4.

Руководство по эксплуатации

1
