Артикул: LAP-C 16032
|
Назначение анализатора LAP-C

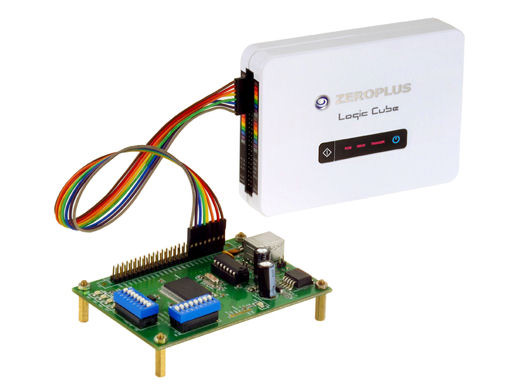

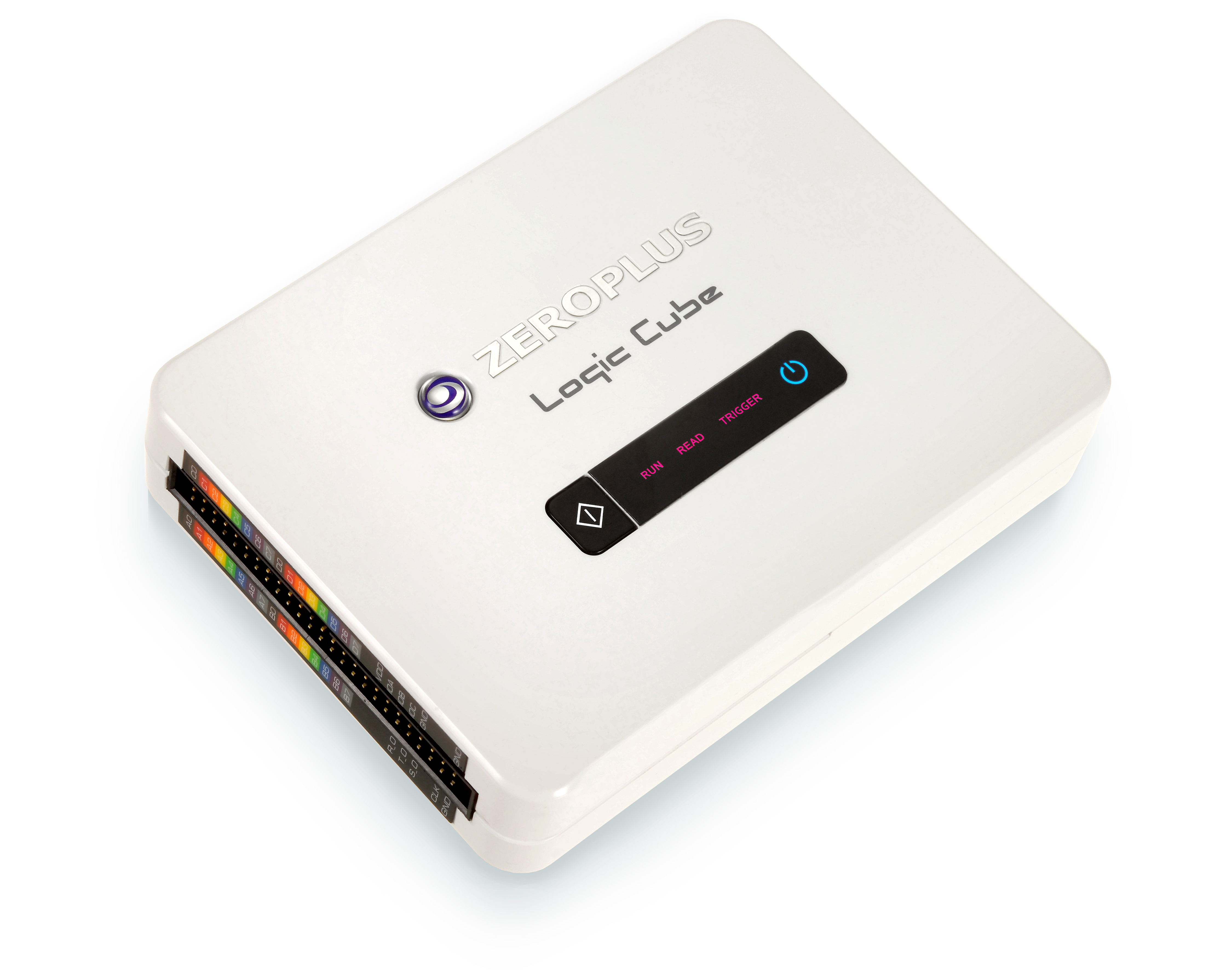

Модель LAP-C представляет собой логический анализатор под управлением компьютера через интерфейс USB. Программное обеспечение поставляемое в комплекте с логическим анализатором совместимо с большинством известных операционных семейства Windows: 2000, XP, Vista, Win 7.
Пользователь логического анализатора имеет в своем распоряжении: 16 входных цифровых каналов, память 32 Кбит на канал (8 Мбит в режиме компрессии), тактовая частота 100 МГц, расширенный набор схем синхронизация и анализа (по шине, логический, статистический, опция синхронизации по длительности импульсов). Пользователю доступен для скачивается с сайта компании Zeroplus пакет из 24-х протоколов для анализа и декодирования: 1-WIRE, CAN 2.0B, IRDA, 3-WIRE, JTAG 2.0, PS/2, I2C(EEPROM 24LCS61/24LCS62), SSI Interface, MANCHESTER, MILLER, SPI(EEPROM AT25F), I2C, UART, SPI, 7-SEGMENT LED, USB 1.1, LCD 1602, DIGITAL LOGIC, ARITHMETICAL LOGIC, MICROWIRE, I2C(EEPROM 24L), UP DOWN COUNTER, MICROWIRE(EEPROM 93C), MCU-51. Остальные протоколы являются платной опцией и предоставляются по запросу.
Особенности анализатора LAP-C
Количество каналов: 16 каналов
Тактовая частота до 100 МГц
Измерение, декодирование и анализ сигналов: I2C, UART, SPI, 1-WIRE, SSI, HDQ, CAN, MICROWIRE, I2S, PS/2, Lin Bus и др. (до 30 протоколов бесплатно, свыше 30 - опция), смешанных сигналов с тактовой частотой до 100 МГц
Память на канал: 32 кбит, до 8 Мбит в режиме компрессии
Расширенная синхронизация, анализ: по шине, логический, статистический, опция синхронизации по длительности импульсов
Передача данных по интерфейсу USB 2.0 на управляющий компьютер
Не требует внешнего питания (питание по шине USB)
Технические характеристики анализатора LAP-C:
|
Параметр |
Значение |
|
Параметры анализатора |
|
|
Внутренняя тактовая частота |
100 Гц – 100 МГц |
|
Внешняя тактовая частота |
100 МГц |
|
Количество каналов |
16 |
|
Память |
512 кбит / 32 кбит на канал / 8 Мбит в режиме компрессии |
|
Порог срабатывания |
-6…+6 В |
|
Погрешность установки порога срабатывания |
100 мВ |
|
Максимальное входное напряжение |
±30 В |
|
Входное сопротивление |
500 кОм/10 пФ |
|
Задержка между каналами |
Не более 1,5 нс |
|
Синхронизация и анализ протоколов |
|
|
Условия синхронизации |
по фронту/спаду, по состоянию (высокое, низкое, между), по шаблону |
|
Пороговый уровень |
TTL, CMOS, ECL или уровень заданный пользователем (-6 В…+6 В) |
|
Макс. частота сигнала порогового уровня |
75 МГц |
|
Задержка |
по времени, по отсчетам (1-65535), по странице (1 - 8192) |
|
Анализ протоколов |
I2C, UART, SPI, 7-SEGMENT LED |
|
Общие данные |
|
|
Напряжение питания |
5 В по USB |
|
Потребляемая мощность |
Не более 2 Вт |
|
Габаритные размеры |
130 × 100 × 30 мм |
|
Масса |
0,175 кг |
|
Наименование |
Количество |
|
Логические анализаторы LAP-C(16032) |
1 |
|
Измерительные провода и зажимы |
16 |
|
Кабель USB |
1 |
|
Руководство по эксплуатации |
1 |
|
Модуль синхронизации по длительности импульсов |
1 |
|
ПО ( под Windows 2000 / XP / Vista / Win 7) |
1 |
|
