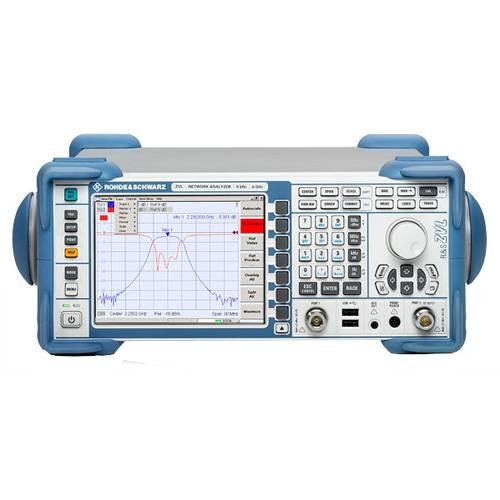

Векторный анализатор цепей Rohde & Schwarz ZVL
Векторный анализатор цепей Rohde & Schwarz ZVL
/images/all/3/14753/big/img_5.jpg
jijijij
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.
Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.
Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.
ОПИСАНИЕ
ОТЗЫВЫ
ВОПРОСЫ
Описание векторного анализатора цепей Rohde & Schwarz ZVL:
Анализатор электроцепей R&S ZVL – это компактный и экономичный прибор с широким диапазоном рабочих частот и дополнительными возможностями анализатора спектра.
Простой в использовании и неприхотливый в эксплуатации R & S ZVL объединяет в себе функции анализатора цепей, измерителя мощности и анализатора спектра, что позволяет существенно повысить производительность труда и брать с собой всего один прибор вместо трёх.
Широкий диапазон частот: от 9 кГц до 3/6/13,6 ГГц
Широкий динамический диапазон: >115 дБ, тип. 123 дБ
Двунаправленные измерения: отображение всех S-параметров
75-омная модель анализатора для ТВ/КТВ (9 кГц до 3 ГГц)
Полноценный анализатор спектра в виде опции
Цифровые стандарты связи
Точные измерения мощности(разъем USB для подключения датчиков мощностиR&S®NRP-Z)
Компактные размеры и малый вес (менее 7 кг)
Питание: 12 В постоянного тока, внутренняя батарея
Разъем для подключения внешнего монитора
Технические характеристики анализатора:
Диапазон частот
от 9 кГц (тип. 5 кГц) до 3 ГГц/6 ГГц/13,6ГГц/15ГГц
Время измерения (201 точка измерения с полосой ПЧ 100 кГц, с калибровкой)
<75 >
Время передачи данных (201 точка измерения)
по протоколу RSIB по локальной сети стандарта 100 Мбит/с
1,5 мс
Динамический диапазон при полосе измерения 10 Гц
>115 дБ, тип. 123 дБ
Выходная мощность
>0 дБм, тип. +10 дБм
Полосы измерений
от 10 Гц до 500 кГц с кратностью шага 1/2/5
Шум измерительной кривой
0,005 дБ (эфф.)
Ступенчатые аттенюаторы приемника
от 0 до 30 дБ
Количество каналов, диаграмм, изм. кривых
>1001)
Точек измерения на кривую
от 2 до 4001
Операционная система
Windows XP Embedded
Масса (без батареи)
<7 >
1) определяется доступным объемом оперативной памяти
Диапазон частот
от 9 кГц до 3 ГГц/6 ГГц/13,6 ГГц/15 ГГц
Погрешность установки частоты
1 × 10–6
С опцией R&S®FSL-B4
1 × 10–7
Полоса разрешения
Стандартная
от 300 Гц до 10 МГц с кратностью шага 1/3,
20 МГц при нулевой полосе обзора
С опцией R&S®FSL-B7
от (1 Гц) 10 Гц до 10 МГц с кратностью шага 1/3
Полоса видеофильтра
от 10 Гц до 10 МГц
Полоса I/Q-демодуляции
20 МГц
Фазовый шум SSB на частоте 500 МГц
тип. –103 дБн (1 Гц) при отстройке 10 кГц от несущей
Средний уровень собственных шумов
Без предусилителя на 1 ГГц
<–140 дБмВт >
С предусилителем на 1 ГГц
<–156 дБмВт >
Точка TOI
>+5 дБмВт, тип. +12 дБмВт
Детекторы
положительный/отрицательный пиковый, автопиковый, среднеквадратический, квазипиковый, среднего значения, отсчетов
Погрешность измерения уровня (доверительный уровень 95%)
<0,5 >
Комплект поставки:
Прибор;
Пассивные пробники для каждого канала;
Шнур питания;
инструкция по эксплуатации;
CD- диск с ПО.
