Анализатор кабелей и антенн Rohde & Schwarz ZVH4

  • Анализатор кабелей и антенн Rohde & Schwarz ZVH4

    /images/all/3/14770/big/img_5.jpg

    jijijij

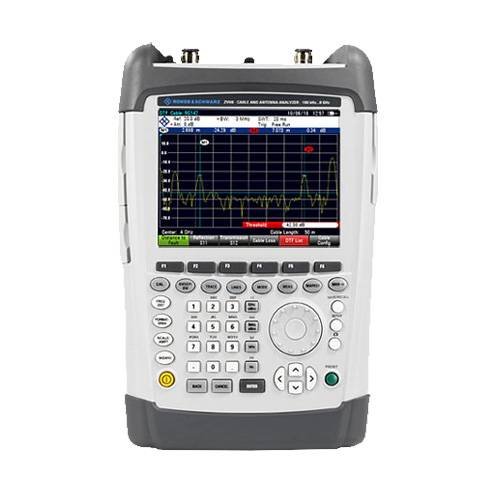

    Анализатор кабелей и антенн Rohde & Schwarz ZVH4

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Rohde & Schwarz


Страна производитель: Германия Германия
Артикул: 1309.6800.24
Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Описание анализатора спектра сигнала R&S FSL:



Анализатор антенн R&S ZVH – это производительный, многофункциональный и компактный прибор, простой в использовании и неприхотливый в эксплуатации. С его помощью осуществляется анализ кабелей, антенн и различных электрических цепей при монтаже, эксплуатации и тестировании передающих базовых станций мобильной связи и сотовых сетей.



  • Согласование антенн.
  • Тестирование антенного усилителя (TMA).
  • Проверка кабеля на неполадки и разрывы.
  • Расчёт потерь и определение выходной мощности BTS.



  • Несколько комплектаций и модификаций с разными функциональными возможностями.
  • Частотный диапазон от 100 КГц до 3,6 ГГц (модель R&S ZVH 4).
  • Частотный диапазон от 100 КГц до 8 ГГц (модель R&S ZVH 8).
  • Большая продолжительность работы от батареи для работы в полевых условиях.
  • Легкозаменяемые элементы питания.
  • Встроенный источник питания для активных компонентов (например, антенных усилителей TMA).



Как и другие приборы этого класса, перед началом работы анализатор антенн R & S ZVH требует калибровки для обеспечения максимальной точности. Эта процедура проводится один раз, после чего вы можете использовать прибор в любом режиме — повторять калибровку не потребуется. Быстрая смена режимов измерений позволяет легко выполнять несколько задач подряд.

Простое и понятное управление позволяет быстро освоить работу с R&S ZVH как профессионалам, так и начинающим пользователям. Анализатор электроцепей оснащён большим жидкокристаллическим дисплеем и удобной кнопочной панелью управления, с возможностью программирования клавиш. Мастер создания отчётов поможет вам легко и быстро передать информацию с анализатора на персональный компьютер для дальнейшей обработки, а мощный пакет специального программного обеспечения R&S ZVHView упростит создание отчётности.

Большое количество коммуникационных разъёмов позволяют подключать к анализатору сигналов электроцепей R&S ZVH самые различные аксессуары, включая GPS приёмник или Biass-Tee. При помощи портов USB и LAN вы можете осуществлять удалённое подключение для дистанционного управления прибором.



Технические характеристики анализатора кабелей и антенн Rohde & Schwarz ZVH4



Диапазон частот   От 100 кГц до 3,6 ГГц
Выходная мощность (порт 1, порт 2)   от 0 дБмВт до - 40 дБмВт (номинал), шаг 1 дБ
Максимально допустимый уровень паразитного сигнала на входе   +17 дБмВт (номинал)
Число точек   631
Измерения расстояния до места повреждения (DTF — Distance-to-fault)
Режимы отображения   Обратные потери (дБ), КСВН
Разрешение в метрах   (1,58 × коэффициент замедления/полоса обзора)
Отображаемый диапазон измерения расстояния   от 3 м до 1500 м
Измерения параметров отражения
Направленность от 100 кГц до 3 ГГц (номинал) > 43 дБ (номинал)
от 3 ГГц до 3,6 ГГц > 37 дБ (номинал)
от 3,6 ГГц до 6 ГГц
От 6 ГГц до 8 ГГц
Режимы отображения   Обратные потери (дБ), КСВН, потери в кабеле при однопортновом измерении
Измерения параметров передачи (R&S®ZVH-K39)
Динамический диапазон (S21) от 100 кГц до 300 кГц > 50 дБ (номинал)
от 300 кГц до 2,5 ГГц > 80 дБ, тип. 100 дБ
от 2,5 ГГц до 3,6 ГГц > 70 дБ, тип. 90 дБ
от 3,6 ГГц до 6 ГГц
От 6 ГГц до 8 ГГц
Режимы отображения   амплитуда в дБ (потери, усиление)
Источник питания постоянного тока (пост. смещение, порт 1 и порт 2)
Диапазон напряжений внутренний источник напряжения
Максимальное напряжение внешний источник напряжения
Общие характеристики
Время работы от батареи R&S®HA-Z204, 4,5 А●ч
  R&S®HA-Z206, 6,75 А●ч



Комплект поставки прибора:



  • Анализатор кабелей и антенн Rohde & Schwarz ZVH4;
  • Литий-ионная батарея;
  • USB-кабель;
  • LAN кабель;
  • AC адаптер питания,
  • SD карт-ридер для ПК;
  • CD-диск с ПО FSH4View и документацией;
  • Инструкция быстрой настройки.
