Артикул: Ч3-96
|
Назначение частотомера Ч3-96:

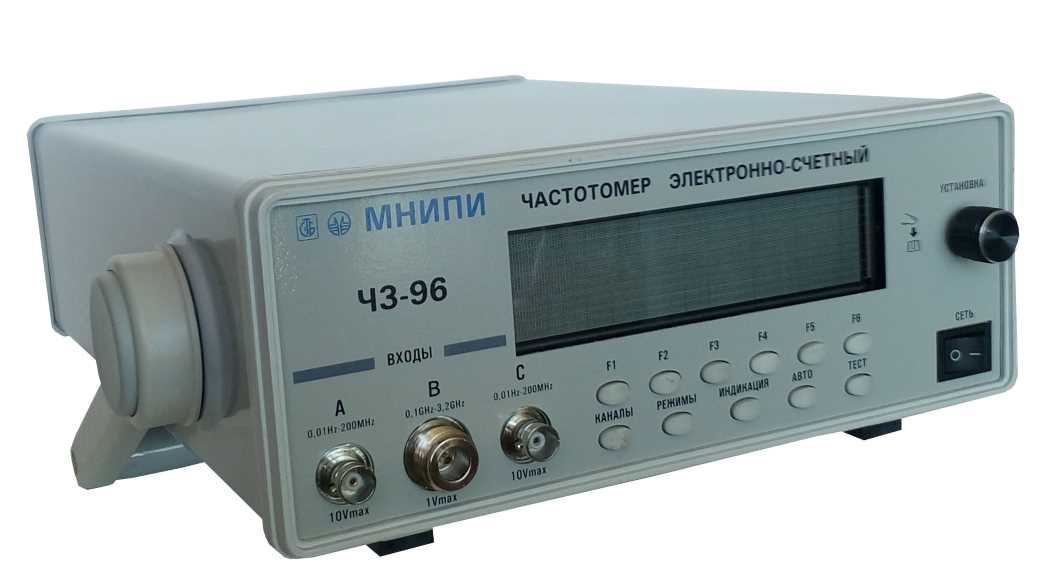

Частотомер электронно-счетный Ч3-96 - предназначен для измерения частоты и периода синусоидальных и импульсных сигналов, измерения длительности импульсов, интервалов времени, скважности импульсов, отношения частот электрических сигналов, счета числа импульсов, выдачи сигналов опорной частоты.
Особенности частотомера Ч3-96:
Вход В (синусоидальный сигнал) - 100...3200 МГц;
Вход А, С (синус, импульс) - 0,01...200 МГц;
Измерение скважности по входам - 1,000001...999999999;
Отношение частот в каналах: А/С , С/А, B/C и B/A - до 999999999;
Кварцевый термостатированный генератор;
Номинальное значение частоты – 5 МГц;
Погрешность: ±2·10-8 - за 30 суток, ±5·10-8 - за 12 месяцев;
Габаритные размеры (НхВхL) - 345х285х106 мм;
Масса: 4 кг;
Опорный генератор: ±5·10-8 за 12 мес.
Основные функции частотомера Ч3-96:
Измерение по входам А, С частоты, периода, интервалов времени, длительности импульсов с усреднением и с использованием внешнего генератора меток, счет числа импульсов;
Измерение частоты по входу В;
Измерение отношения частот – каналов А/С, С/А, В/С;
ФНЧ.
Дополнительные возможности частотомера Ч3-96:
Режим тахометра;
Запуск внутренний, однократный или программный; внешний;
Вычисление функций 1/T, 1/F, коэффициента заполнения;
Автоматическая установка уровня запуска.
Технические характеристики частотомера Ч3-96:
|
Параметр |
Входы А, С |
Вход B |
|
Технические характеристики |
||
|
Измерение частоты |
от 0,01 Гц до 200 МГц; (синус, импульс) |
от 100 до 3200 МГц. (синус) |
|
Измерение периода, длительности импульсов |
от 5 нс до 106 с (синус); от 10 нс до 100 с (импульс) |
|
|
Измерение интервалов времени |
от 0,1 мкс до 100 с |
|
|
Измерение отношения частот |
А/С, С/А, В/С, В/А до 999999999 |
|
|
Счет числа импульсов |
за период и длительность сигнала |
|
|
Уровень измеряемых сигналов |
0,02…10 В (синус); 0,05…10 В (импульс) |
0,03…1 В (0,03 до 20 мВт) |
|
Метки времени |
10-8…10-3 с |
|
|
Число усредняемых периодов |
1…105 |
|
|
Частота опорного генератора |
5 МГц (±1·10-8 f ном.) |
|
|
Нестабильность опорного генератора по времени |
±2·10-8 за 30 суток; ±5·10-8 за 12 месяцев |
|
|
Нестабильность опорного генератора по температуре |
±2·10-8 (-10...+50 °C) |
|
|
Измерение скважности |
от 1,000001 до 999999999 |
- |
|
Общие характеристики |
||
|
Интерфейс |
USB |
|
|
Питание |
U~ 230 В, 50 Гц |
|
|
Потребляемая мощность |
40 ВА |
|
|
Рабочая температура |
-10...+50 °С |
|
|
Габаритные размеры (HxWxD) |
345х285х106 мм |
|
|
Масса |
4кг |
|
Комплект поставки Ч3-96
|
№ |
Наименование |
Количество |
|
1 |
Частотомер Ч3-96 |
1 |
|
