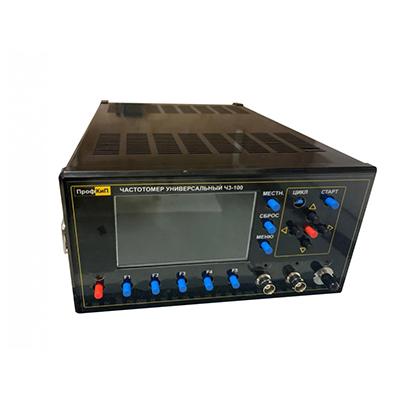

Частотомер универсальный ПРОФКИП Ч3-100
Частотомер универсальный ПрофКиП Ч3-100 предназначен для обеспечения измерения среднего значения частоты и периода непрерывного синусоидального сигнала, и видеоимпульсного сигнала, при минимальной длительности импульсов не более 2.5 нс, в диапазоне частот 0.001 Гц … 200 МГц, и измерение среднего значения частоты и периода непрерывного синусоидального сигнала в диапазоне частот 200 МГц … 37,5 ГГц.
Частотомер универсальный ПрофКиП Ч3-100 разработан для замены устаревших моделей частотомеров производства России и стран бывшего СНГ в рамках программы импортозамещения, для применения в радиолокации, космической связи, производстве радиокомпонентов и радиоэлектронной аппаратуры, научно-исследовательских лабораториях, ремонтных мастерских, метрологических центрах, лабораториях учебных заведений и т.д.
Технические характеристики частотомера универсального ПРОФКИП Ч3-100:
| 3 канала, 37,5 ГГц | |
| Большой (84х110 мм) цветной графический ЖКИ-дисплей | |
| Ручной и автоматический режим работы | |
| Интерфейс | USB, RS232, LAN |
| Разрешение | 1х10-10 с/ tсч |
| Кратковременная нестабильность, за 1 с | 1*10-11 |
| Долговременная нестабильность | 1*10-7 |
| Страна производства | Россия |
|
Диапазон измерений частоты, Гц
|
|
| Относительная погрешность измерений частоты для входов А, В | d(f, P) = ± (d0 + dзап + Dtp/tc) |
| Относительная погрешность измерений частоты для входов В*, С | df = ± (d0 + Dtp / tc) |
| Относительная погрешность по частоте внутреннего опорного генератора за 12 месяцев | ±2×10-7 |
| Пределы регулировки частоты внутреннего опорного генератора, не менее | ±4×10-7 |
|
Диапазон измерений периода, с
|
|
| Относительная погрешность измерений периода для входа А, В | d(f, P) = ± (d0 + dзап + Dtp/tc) |
| Относительная погрешность измерений периода для входа С | df = ± (d0 + Dtp / tc) |
| Диапазон измерений длительности импульсов, с | от 50·10-9 до 500 |
| Относительная погрешность измерений длительности импульсов | Dtx = ± (d0×tx + Dtур + Dtзап + Dtр) |
| Диапазон измерений временных интервалов, с | от 50·10-9 до 500 |
| Пределы абсолютной погрешности измерений временных интервалов | от 50·10-9 до 500 |
| Абсолютная погрешность измерения временных интервалов | Dtx = ± (d0×tx + Dtур + Dtзап + Dtр) |
| Диапазон измерения отношения частот |
от 0,000 000 000 01 до 999 999 999 999 |
| Относительная погрешность измерения отношения частот | d = ± (dзап /tc×fн + 1/ tc×fв) |
| Номинальное значение частоты опорного кварцевого генератора, МГц | 10 |
| Значение выходного напряжения опорного генератора | 0,3 |
| на нагрузке 50 Ом, В, не менее | |
| Входное сопротивление каналов А, В, Ом | 1·106; 50 |
| Входное сопротивление В*, Ом | 50 |
| Входное сопротивление канала С, Ом | 50 |
| Время установления рабочего режима, ч | 1 |
| Время непрерывной работы в рабочих условиях применения, ч | 8 |
|
Электропитание: напряжение сети питания, В частота сети питания, Гц |
220 ±22 50 ±0,5 |
|
Условия эксплуатации:
|
|
| Габаритные размеры прибора (щхвхг), мм, не более | 250´320´140 |
| Масса прибора, кг, не более | 6,5 |
Комплект поставки:
|
