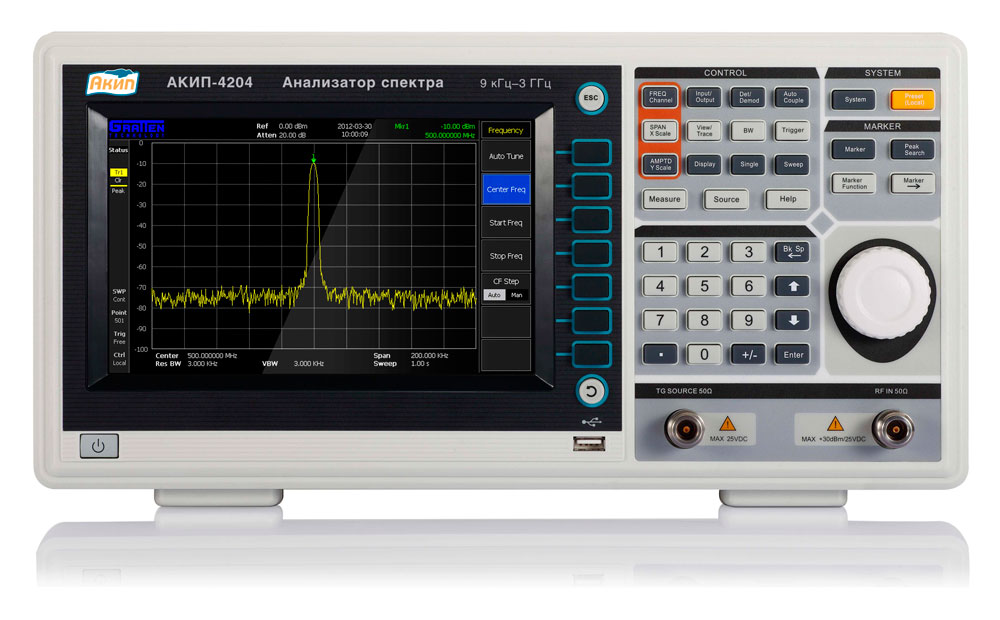

Назначение и преимущества анализатора АКИП4204:

Недорогой универсальный инструмент частотного анализа, предназначенный для работы с сигналами в полосе частот от 9 кГц до 3 ГГц, анализатор спектра АКИП-4204 оснащен аттенюатором для установки ослабления в диапазоне 10 дБ … 50 дБ (шаг 10 дБ) с целью снижения мощности исследуемых сигналов (аттенюация входного уровня).

Прибор обеспечивает высокоточные курсорные и маркерные измерения и в стандартной комплектации обладает внушительным переченем вычислительных возможностей.

Предусмотрена возможность отображения спектра анализируемого сигнала не только в формате графических эпюр, но и в виде накопления статистики о частотных компонентах во временной области (спектрограмма с цветоразностным выделением – т.н. режим «водопад», «топографический»).

Особенности анализаторов спектра АКИП серии 4204:

• Частотный диапазон: 9 кГц...1,5 ГГц/ 3 ГГц/ 7,5 ГГц;

• Фазовый шум -95 дБн/Гц, отстройка на 10 кГц;

• Погрешность измерения амплитуды < >

• Уровень собственных шумов <-148 >

• Разрешение полосы обзора: 1 Гц;

• Встроенный предусилитель;

• Опция: трекинг генератор 7,5 ГГц;

• Маркерные измерения;

• Диагональ экрана 21,5 см (разрешение 800х480);

• Интерфейсы USB, RS-232C/ VGA (на выбор), LAN.

 Технические характеристики анализаторов спектра АКИП серии 4204:

• Параметр	АКИП-4204	АКИП-4204/1	АКИП-4204/2
  Частота
  Частотный диапазон	9 кГц…3000 МГц	9 кГц…1500 МГц	9 кГц…7500 МГц
  Погрешность источника опорной частоты	± 1×10-7
  Полоса обзора	Нулевая; 100 Гц… 3 ГГц (разрешение 1 Гц)
  Плотность фазовых шумов	-95 дБн/Гц, отстройка на 10 кГц -105 дБн/Гц, отстройка на 100 кГц -120 дБн/Гц, отстройка на 1 МГц	-100 дБн/Гц, отстройка на 10 кГц -105 дБн/Гц, отстройка на 100 кГц -120 дБн/Гц, отстройка на 1 МГц	-95 дБн/Гц, отстройка на 10 кГц -105 дБн/Гц, отстройка на 100 кГц -120 дБн/Гц, отстройка на 1 МГц
  Скорость развертки	10 мс … 3000 с
  Полоса пропускания
  Полоса пропускания ПЧ	1 Гц… 3 МГц (шаг 1-3-10)
  Полоса пропускания ПЧ	1 Гц… 3 МГц (шаг 1-3-10)
  Погрешность установки полосы пропускания ПЧ	± 5 %
  Полоса пропускания видео	1 Гц…3 МГц (шаг 1-3-10)
  Амплитуда
  Диапазон измерений	Собственный шум … +10 дБмВт (100 кГц … 2 МГц, предусилитель выключен) Собственный шум … +20 дБмВт (2 МГц … 3 ГГц)
  Максимальный входной уровень	30 дБмВт, постоянное 25 В
  Опорный уровень	-100…30 дБмВт (шаг 1 дБ)
  Диапазон смещения опорного уровня (аттенюатор)	0 дБ … 50 дБ (шаг 10 дБ)
  Погрешность измерения	± 1,5 дБ на 100 МГц
  Погрешность логарифмической шкалы дисплея	≤ 1% (в диапазоне индикации до 100 дБ)
  Средний уровень собственных шумов	Предусилитель выключен: Опорный уровень ≤- 50 дБм -120 дБм: 100 кГц … 10 МГц -130 дБм: 10 МГц … 2,5 ГГц -120 дБм: 2,5 ГГц … 3 ГГц Предусилитель выключен: Опорный уровень ≤- 70 дБм -130 дБм: 100 кГц … 10 МГц -148 дБм: 10 МГц … 2,5 ГГц -140 дБм: 2,5 ГГц … 3 ГГц
  КСВ	< >
  Гармонические искажения	< >
  Интермодуляционные искажения 3-го порядка	< >
  Входы
  ВЧ вход	Соединитель N-типа; 50 Ом
  Вход опорной частоты	Соединитель BNC-типа; 10 МГц; 0…10 дБм
  Дополнительные функции
  Маркер измерения частоты	Разрешение: 1 Гц Погрешность: ± (измер. х погреш. ист. опорн. частоты + разреш.)
  Измерение мощности	Соотношение мощностей в смежных каналах; измерение мощности в канале
  Опция: трекинг генератор
  Диапазон частот	5 МГц … 1,5/ 3/ 7,5 ГГц (в зависимости от модели)
  Выходной уровень	0 … - 25 дБм (шаг 1 дБ)
  Неравномерность АЧХ	± 3 дБ
  КСВ	< >
  Соединитель	N-типа; 50 Ом
  Общие данные
  Дисплей	TFT ЖК-дисплей, разрешение 800 х 480, диагональ 21,5 см
  Интерфейс	USB, LAN, (RS232 или VGA)*
  Напряжение питания	100…240 В, 50/ 60/ 400 Гц (35 Вт)
  Габаритные размеры	410 х 210 х 136 мм
  Масса	7 кг
