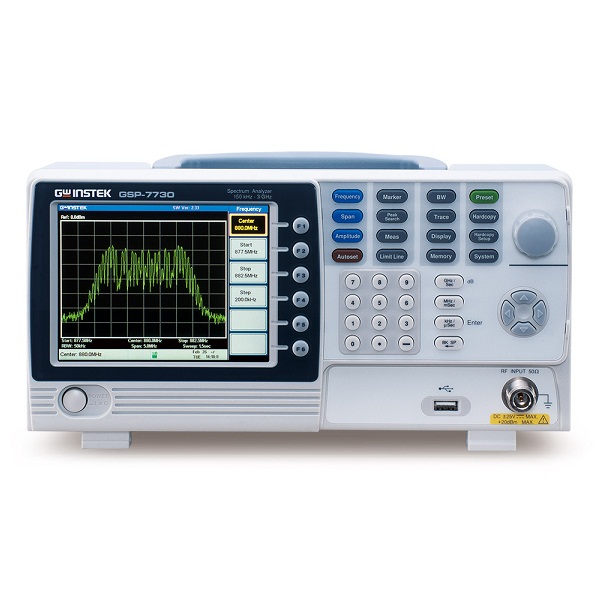

Анализатор спектра цифровой GSP-7730
|
|
-
Анализатор спектра цифровой GSP-7730
/images/all/3/13198/big/img_5.jpg
jijijij
|
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.
Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.
Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.
Особенности цифрового анализатора спектра GSP-7730:
- Частотный диапазон 150 кГц ... 3 ГГц
- Цифровая ФАПЧ
- Диапазон измерения уровня: –100…20 дБмВт
- Фазовые шумы от -85 дБн/Гц
- Фильтры ПЧ: 30 кГц, 100 кГц, 300 кГц, 1 МГц
- Маркерные измерения , запись спектрограмм, пределов допусков, профилей во внутреннюю память и на внешний носитель
- Режим допускового контроля
- Автоустановка уровня амплитуды и полосы обзора
- Интерфейсы USB, RS-232, выход VGA
- Универсальное питание: 100…240 В (50/60 Гц)
- Компактный и легкий для переноски
Технические характеристики цифрового анализатора спектра GSP-7730:
| Параметр |
Значение |
| ЧАСТОТА |
| Частотный диапазон |
16 |
| Полоса обзора |
GPS, 50 бит/с |
| Плотность фазовых шумов |
До 3-х спутников, 250 бит/с |
| Скорость развертки |
-65 … -160 дБм; точность ±1,0 дБм |
| ПОЛОСА ПРОПУСКАНИЯ |
| Фильтры ПЧ (RBW) |
1 МГц, 300 кГц, 100 кГц, 30 кГц |
| Режим установки |
Авто, ручной |
| АМПЛИТУДА |
| Диапазон измерений |
От среднего уровня собственных шумов до +20 дБм |
| Макс. входной уровень |
30 дБмВт, 25 Впост. |
| Средний уровень собственного шума (DANL) |
≤ -100 дБм при установках: центральная частота 1 ГГц, фильтр ПЧ 30 кГц |
| Неравномерность АЧХ |
± 3 дБ: 300 МГц…2,6 ГГц,
± 6 дБ: 80…300 МГц; 2,6…3 ГГц |
| Погрешность установки опорного уровня |
± 2 дБ: 1 ГГц, полоса обзора 5 МГц |
| ВХОДЫ/ВЫХОДЫ |
| ВЧ вход |
Соединитель N-типа; 50 Ом |
| ДУ |
USB, RS232 |
| Видеовыход |
VGA |
| ОБЩИЕ ДАННЫЕ |
| Дисплей |
ЖК, разрешение 640 х 480 |
| Условия эксплуатации |
+5… +45 °С |
| Габаритные размеры |
296 х 153 х 105 мм |
| Масса |
2,2 кг |
| Питание |
100…240 В (автовыбор), 50/50 Гц |
