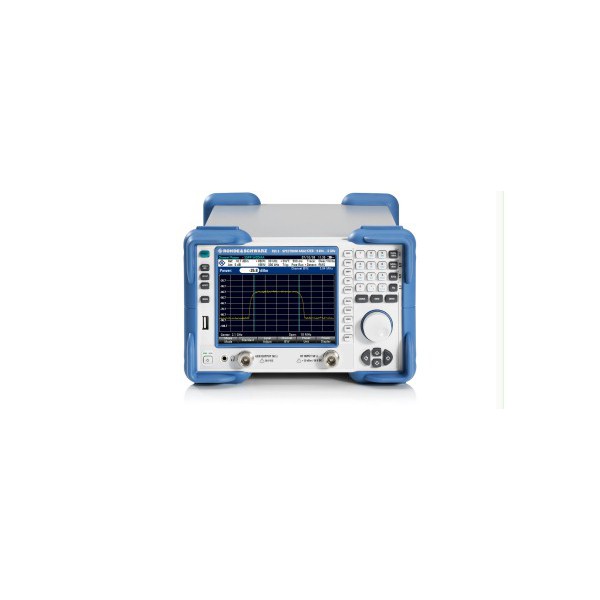

Анализатор FSC3 производства известной немецкой компании Rohde & Schwarz представляет собой настольное цифровое устройство, предназначенное для исследования, спектрального мониторинга и оценки сигналов. Компания разработала данный анализатор исходя из высоких требований заказчиков.
R&SFSC3 - это новейшее поколение радиоизмерительной техники. Широкий динамический диапазон, прецизионная точность, минимальный показатель погрешности, широкая полоса анализа, а также целый ряд других особенностей обеспечивают высокую производительность и многофункциональность данного устройства.
R&SFSC3 является идеальным измерительным устройством для диагностики, технического обслуживания и ремонта различного электрооборудования и радиоэлектронной аппаратуры.
Функциональные особенности и технологические преимущества R&SFSC3:
-
Современный цифровой дизайн;
-
Возможность установки прибора в стойку (19’);
-
Широкополосный анализ сигналов;
-
Высокий уровень характеристик радиочастот;
-
Низкий уровень фазовых шумов;
-
Широкий динамический диапазон;
-
Высокая чувствительность;
-
DANL-индикация: низкий средний уровень собственных шумов;
-
Дополнительный предварительный усилитель;
-
Измерение гармоник: интегрированный фильтр верхних частот;
-
Интегрированный следящий генератор гармонических сигналов высокой частоты;
-
Детектирование;
-
Цветной сенсорный ЖК-монитор с высоким разрешением и диагональю экрана 14,5 см;
-
Функциональная передняя панель;
-
Встроенная опция ввода данных;
-
Поддержка современных интерфейсов передачи данных;
-
Возможность дистанционного управления;
-
Компактный форм-фактор.
Технические характеристики Rohde & Schwarz FSC3:
|
Параметр
|
Значение
|
|
|
|
R&S FSC3
|
R&S FSC6
|
|
Диапазон частот
|
|
от 9 кГц до 3 ГГц
|
от 9 кГц до 6 ГГц
|
|
Полоса разрешения
|
|
от 10 Гц до 3 МГц
|
от 10 Гц до 3 МГц
|
|
Средний уровень собственных шумов (DANL)
|
без предусилителя, полоса разрешения 1 Гц
|
|
|
от 10 МГц … 2 ГГц от 2 ГГц до 3 ГГц от 3 ГГц до 3,6 ГГц от 3,6 ГГц до 5 ГГц от 5 ГГц до 6 ГГц
|
< >
|
< >
|
|
тип. –146 дБмВт
|
тип. –146 дБмВт < >
|
|
< >
|
тип. –143 дБмВт < >
|
|
– – –
|
тип. –143 дБмВт < >
|
|
|
тип. –146 дБмВт < >
|
|
|
тип. –144 дБмВт
|
|
|
с опцией предусилителя R & S ® FSC - B 22, полоса разрешения 1 Гц
|
|
|
от 10 МГц до 1 ГГц от 1 ГГц до 2 ГГц от 2 ГГц до 3 ГГц от 3 ГГц до 5 ГГц от 5 ГГц до 6 ГГц
|
< >
|
< >
|
|
тип. –165 дБмВт < >
|
тип. –165 дБмВт < >
|
|
тип. –163 дБмВт < >
|
тип. –163 дБмВт < >
|
|
тип. –159 дБмВт – –
|
тип. –159 дБмВт < >
|
|
|
тип. –159 дБмВт < >
|
|
|
тип. –155 дБмВт
|
|
Точка IP3
|
на частоте 1 ГГц
|
тип. 15 дБмВт
|
|
Фазовый шум
|
на частоте 500 МГц
|
|
|
отстройка 30 кГц
|
< >
|
|
отстройка 100 кГц
|
< >
|
|
отстройка 1 МГц
|
< >
|
|
Детекторы
|
|
отсчетов, максимально/минимально-пиковый, автопиковый, среднеквадратический
|
|
Погрешность измерения уровня
|
10 МГц < >
|
< >
|
< >
|
|
3 ГГц < >
|
< >
|
|
3,6 ГГц < >
|
< >
|
|
Следящий генератор (модель .13/.16)
|
|
Диапазон частот
|
100 кГц < >
|
от 100 кГц до 3 ГГц
|
от 100 кГц до 6 ГГц
|
|
Выходная мощность
|
300 кГц < >
|
0 дБмВт (номинал)
|
0 дБмВт (номинал)
|
|
Динамический диапазон
|
3 ГГц < >
|
> 60 дБ, тип. 80 дБ
|
> 60 дБ, тип. 80 дБ
|
|
(режим передачи)
|
|
> 70 дБ, тип. 90 dB
|
> 70 дБ, тип. 90 дБ
|
|
|
|
–
|
> 70 дБ, тип. 90 дБ
|
|
