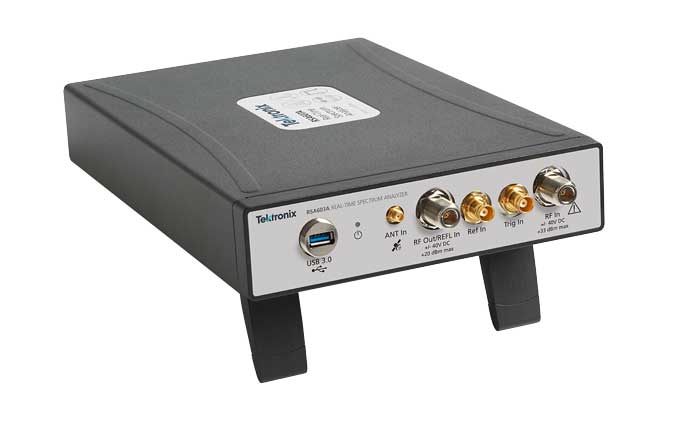

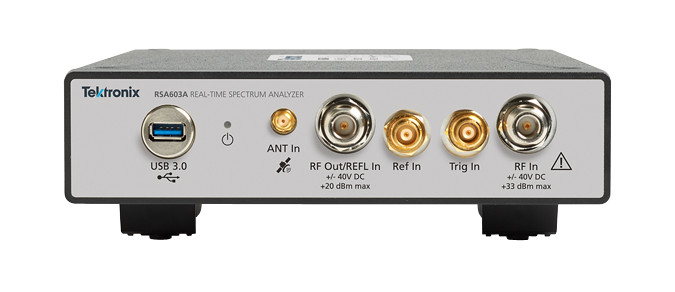

Описание анализатора спектра серии RSA600:

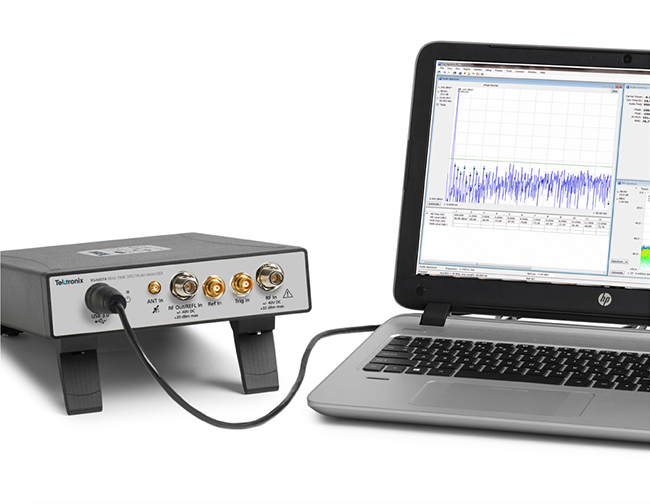

RSA600, предназначенный для анализа спектра в широкой полосе частот в режиме реального времени, помогает инженерам решать самые сложные проблемы, возникающие при измерении характеристик разрабатываемых устройств или при производственных измерениях. Основой измерительной системы является USB-анализатор спектра РЧ сигналов с полосой захвата 40 МГц, обеспечивающий высокую точность измерений. Анализатор RSA600, работающий в диапазоне частот до 7,5 ГГц с динамическим диапазоном 70 дБ, обеспечивает всеобъемлющий анализ сигналов в полосе до 40 МГц. Компактность USB-анализатора спектра достигается за счет передачи вычислительных функций, необходимых для обработки результатов измерений, внешнему ПК. Таким образом можно увеличивать вычислительную мощность и объем памяти системы по мере неободимости. Опциональный следящий генератор используется для измерения коэффициента передачи при тестировании фильтров, усилителей, дуплексеров и других функциональных узлов. Также с его помощью можно измерять характеристики антенно-фидерных систем, такие как КСВ, потери на отражение, расстояние до места повреждения и затухание в кабеле.
Возможности и преимущества анализатора спектра серии RSA600:
Диапазон частот от 9 кГц до 3/7,5 ГГц соответствует всем требованиям анализа сигналов современных систем связи;
Полоса захвата 40 МГц позволяет анализировать переходные процессы в режиме реального времени и выполнять векторный анализ сигналов;
Погрешность амплитуды 0,2 дБ до частоты 3 ГГц (достоверность 95%);
Приемник сигналов стандартов GPS/GLONASS/Beidou;
Опциональный следящий генератор для измерения коэффициента передачи и других параметров антенно- фидерных систем;
Захват потоковых данных для долговременной записи и воспроизведения;
ПО SignalVu-PC выполняет цифровую обработку сигналов в режиме реального времени с отображением спектра/ спектрограммы DPX для минимизации времени поиска переходных процессов;
100 % вероятность захвата сигналов минимальной длительностью 100 мкс гарантирует локализацию проблем с первой попытки;
Стандартный интерфейс программирования для разработки пользовательских программ;
Дополнительные принадлежности, такие как планшетный компьютер, наборы калибровочных мер, адаптеры и фазосогласованные кабели обеспечивают законченное решение для проектирования, исследований и производства.
Область применения анализатора спектра серии RSA600:
Измерение параметров РЧ устройств, подсистем и систем;
Производственные испытания;
Измерения в полевых условиях.
Технические характеристики анализатора спектра RSA607A:
|
Параметр |
RSA603A |
RSA607A |
|||
|
Частота |
|||||
|
Диапазон частот |
от 9 кГц до 3 ГГц |
от 9 кГц до 7,5 ГГц |
|||
|
Погрешность считывания маркера частоты |
±(RE × MF + 0,001 × (полоса обзора)), Гц RE: Погрешность опорной частоты MF: Частота маркера, Гц |
||||
|
Погрешность опорной частоты |
|||||
|
Начальная погрешность при калибровке (после 30- минутного прогрева) |
±1 x 10 -6 |
||||
|
Старение в течение первого года эксплуатации (тип.) |
±1 x 10 -6 (в год) |
||||
|
Суммарная погрешность (начальная погрешность + температурный дрейф + старение), (тип.) |
3 x 10 -6 (в год) |
||||
|
Температурный дрейф |
±0,9 x 10 -6 (от -10 до +60 °C) |
||||
|
Вход внешнего опорного сигнала |
Разъем BNC, 50 Ом (ном.) |
||||
|
Частота внешнего опорного сигнала |
От 1 МГц до 20 МГц с шагом 1 МГц, плюс: 1,2288 МГц, 2,048 МГц, 2,4576 МГц, 4,8 МГц, 4,9152 МГц, 9,8304 МГц, 13 МГц и 19,6608 МГц. Уровень паразитных составляющих на входе не должен превышать –80 дБн при отстройке от несущей 100 кГц для предотвращения появления помех на экране. |
||||
|
Нестабильность внешнего опорного сигнала |
±5 x·10 -6 |
||||
|
Уровень внешнего опорного сигнала |
от -10 до +10 дБм |
||||
|
Вход РЧ |
|||||
|
Входное сопротивление |
50 Ом |
||||
|
КСВ на РЧ входе (ослабл. 20 дБ), (тип.) |
< > < > |
||||
|
КСВ на РЧ входе, предусилитель вкл., (тип.) (тип.) |
< > < > |
||||
|
Максимальный уровень сигнала на РЧ входе |
|||||
|
Максимальное постоянное напряжение |
±40 В (РЧ вход) |
||||
|
Максимальная безопасная входная мощность |
+33 дБм (РЧ вход, от 10 МГц до 7,5 ГГц, ослабл. ≥ 20 дБ) +13 дБм (РЧ вход, от 9 кГц до 10 МГц) +20 дБм (РЧ вход, ослабл. < > |
||||
|
Запуск |
|||||
|
Вход запуска / синхронизации (тип.) |
Диапазон уровней: ТТЛ, от 0 до 5,0 В Уровень запуска (триггер Шмитта): Пороговое напряжение положительного перепада: от 1,6 до 2,1 В Пороговое напряжение отрицательного перепада: от 1,0 до 1,35 В Импеданс: 10 кОм с шунтированием на 0 В диодом Шотки, +3,4 В |
||||
|
Погрешность момента внешнего запуска |
В полосе захвата от 20 МГц до 40 МГц: ±250 нс Погрешность увеличивается при сужении полосы захвата. |
||||
|
Запуск по уровню мощности (тип.) |
Диапазон: от 0 до -50 дБ относительно опорного уровня, для уровней запуска, превышающих уровень собственных шумов прибора более чем на 30 дБ Тип: Положительный или отрицательный перепад Время готовности запуска: ≤ 100 мкс |
||||
|
Погрешность точки запуска по времени |
В полосе захвата от 20 МГц до 40 МГц: ±250 нс Погрешность увеличивается при сужении полосы захвата |
||||
|
Погрешность запуска по уровню мощности |
±1,5 дБ для немодулированного сигнала на центральной частоте для уровней запуска, превышающих уровень собственных шумов прибора более чем на 30 дБ. Этот параметр добавляется к общей погрешности амплитуды в режиме анализатора спектра |
||||
|
Шумы и искажения |
|||||
|
Точка пересечения по интермодуляционным составляющим 3-го порядка |
+12 дБм на частоте 2,13 ГГц |
||||
|
Предусилитель выключен, типичный |
+10 дБм (от 9 кГц до 25 МГц) +15 дБм (от 25 МГц до 3 ГГц) |
+10 дБм (от 9 кГц до 25 МГц) +15 дБм (от 25 МГц до 3 ГГц) +15 дБм (от 3 до 4 ГГц) +10 дБм (от 4 до 7,5 ГГц) |
|||
|
Предусилитель включен, типичный |
–20 дБм (от 9 кГц до 25 МГц) –15 дБм (от 25 МГц до 3 ГГц) |
–20 дБм (от 9 кГц до 25 МГц) –15 дБм (от 25 МГц до 3 ГГц) –15 дБм (от 3 до 4 ГГц) –20 дБм (от 4 до 7,5 ГГц) |
|||
|
Интермодуляционные искажения 3-го порядка |
-74 дБн на частоте 2,13 ГГц Уровень каждого сигнала на РЧ входе -25 дБм. Разнесение тональных сигналов 2 МГц. Опорный уровень -20 дБм, ослабление 0 дБ. |
||||
|
Предусилитель выкл. (тип.) |
< > < > < > Уровень каждого сигнала на РЧ входе -25 дБм. Разнесение тональных сигналов 2 МГц. Опорный уровень -20 дБм, ослабление 0 дБ. |
< > < > < > < > < > Уровень каждого сигнала на РЧ входе -25 дБм. Разнесение тональных сигналов 2 МГц. Опорный уровень -20 дБм, ослабление 0 дБ. |
|||
|
Предусилитель вкл. (тип.) |
< > < > < > Уровень каждого сигнала на РЧ входе -55 дБм. Разнесение тональных сигналов 2 МГц. Опорный уровень -50 дБм, ослабление 0 дБ. |
< > < > < > < > < > Уровень каждого сигнала на РЧ входе -55 дБм. Разнесение тональных сигналов 2 МГц. Опорный уровень -50 дБм, ослабление 0 дБ. |
|||
|
Гармонические искажения 2- го порядка |
-75 дБн (от 40 МГц до 1,5 ГГц) |
< > |
|||
|
Гармонические искажения 2- го порядка, предусилитель вкл. |
< > |
||||
|
Точка пересечения по гармоническим искажениям 2-го порядка (тип.) |
+35 дБм, от 40 МГц до 1,5 ГГц, частота входного сигнала +35 дБм, от 1,5 ГГц до 3,75 ГГц, частота входного сигнала |
||||
|
Точка пересечения по гармоническим искажениям 2-го порядка (тип.), предусилитель вкл. |
+15 дБм, от 40 МГц до 3,75 ГГц, частота входного сигнала |
||||
|
Отображаемый усредненный уровень шумов (DANL) |
|||||
|
Диапазон частот |
Предусилитель включен |
Предусилитель включен, типичный |
Предусилитель выключен, типичный |
||
|
От 500 кГц до 1 МГц |
–138 дБм/Гц |
–145 дБм/Гц |
–130 дБм/Гц |
||
|
От 1 до 25 МГц |
–153 дБм/Гц |
–158 дБм/Гц |
–130 дБм/Гц |
||
|
От 25 МГц до 1 ГГц |
–161 дБм/Гц |
–164 дБм/Гц |
–141 дБм/Гц |
||
|
От 1 до 2 ГГц |
–159 дБм/Гц |
–162 дБм/Гц |
–141 дБм/Гц |
||
|
От 2 до 3 ГГц |
–156 дБм/Гц |
–159 дБм/Гц |
–138 дБм/Гц |
||
|
От 3 до 4,2 ГГц, RSA607A |
–153 дБм/Гц |
–156 дБм/Гц |
–138 дБм/Гц |
||
|
От 4,2 до 6 ГГц, RSA607A |
–159 дБм/Гц |
–162 дБм/Гц |
–147 дБм/Гц |
||
|
От 6 до 7,5 ГГц, RSA607A |
–155 дБм/Гц |
–158 дБм/Гц |
–145 дБм/Гц |
||
|
Фазовый шум |
|||||
|
Отстройка |
Центральная частота 1 ГГц |
Центральная частота 1 ГГц (тип.) |
Центральная частота 2 ГГц (тип.) |
Центральная частота 6 ГГц (RSA607A) (тип.) |
10 МГц (тип.) |
|
10 кГц |
-94 дБн/Гц |
-97 дБн/Гц |
-96 дБн/Гц |
-94 дБн/Гц |
-120 дБн/Гц |
|
100 кГц |
-94 дБн/Гц |
-98 дБн/Гц |
-97 дБн/Гц |
-96 дБн/Гц |
-124 дБн/Гц |
|
1 МГц |
-116 дБн/Гц |
-121 дБн/Гц |
-120 дБн/Гц |
-120 дБн/Гц |
-124 дБн/Гц |
|
Паразитные составляющие |
|||||
|
Остаточные паразитные составляющие (опорный уровень 30 дБм, полоса разрешения 1 кГц) |
< > < > < > |
||||
|
Паразитные составляющие с сигналом (подавление зеркальных составляющих) |
< > < > |
||||
|
Паразитные составляющие с сигналом ½ ПЧ 4 RSA603A, RSA607A |
< > Частота сигнала 2310 МГц, входной уровень РЧ -30 дБм |
||||
|
Паразитные составляющие с сигналом ½ ПЧ 4RSA607A |
< > Входной уровень РЧ -30 дБм |
||||
|
Проникновение сигнала гетеродина на входной разъём (тип.) |
< > < > Ослабление 10 дБ. |
||||
|
Система захвата |
|||||
|
Полоса ПЧ |
40 МГц |
||||
|
АЦП |
112 Мвыб./с, 14 битов |
||||
|
Данные ПЧ, захваченные в режиме реального времени |
112 Мбит/с, 16-битовые целочисленные выборки |
||||
|
Система геопозиционирования |
|||||
|
Формат |
GPS/GLONASS/BeiDou |
||||
|
Питание антенного модуля GPS |
3 В, 100 мА (макс.) |
||||
|
Время первого определения местоположения (макс.) |
Диапазон времени синхронизации от 2 с (горячий старт) до 40 с (холодный старт). Уровень входного сигнала -130 дБм. |
||||
|
Точность определения горизонтальных координат |
GPS: 2,6 м Glonass: 2,6 м BeiDou: 10,2 м GPS + Glonass: 2,6 м GPS + Glonass: 2,6 м Условия тестирования: 24 ч в статическом режиме, -130 дБм, аккумулятор полностью заряжен |
||||
|
