Антенна измерительная П6-23М

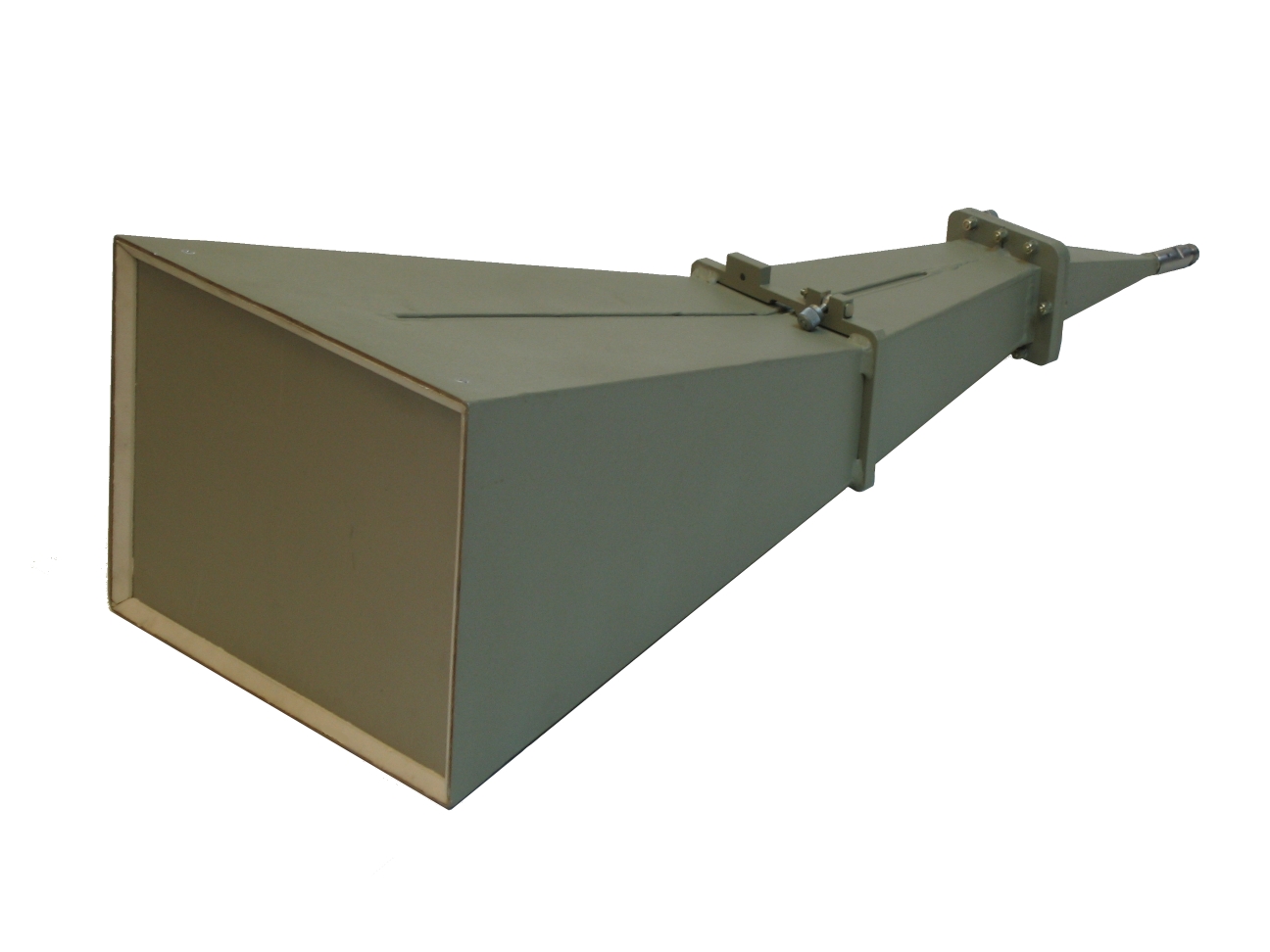

  • Антенна измерительная П6-23М

    /images/all/3/14282/big/img_5.jpg

    jijijij

    Антенна измерительная П6-23М

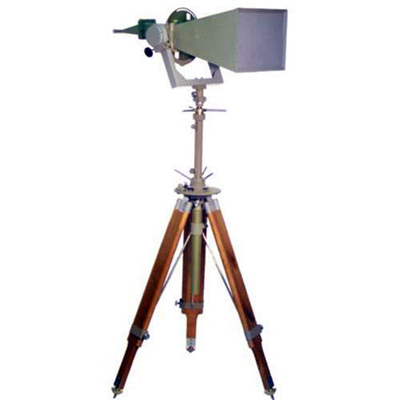

  • Измерительная антенна П6-23М

    /images/all/3/14282/big/img_14.jpg

    Измерительная антенна П6-23М

    Измерительная антенна П6-23М

ЦЕНА: 187 320 руб.
Модификации:

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
МНИПИ


Страна производитель: Беларусь Беларусь
Артикул: П6-23М
Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Описание антенны П6-23М:



Измерительная антенна П6-23М представляет собой рупорно-линзовую антенну со стандартным коаксиальным входом.
Антенна предназначена для измерения плотности потока энергии, создания электромагнитного поля с заданной плотностью, измерения параметров антенн различных типов, мониторинга электромагнитной обстановки. Антенна по условиям эксплуатации относиться к группе 1.7 климатического исполнения УХЛ ГОСТ В 20.39.304-76.



Особенности П6-23М:



  • Рабочий диапазон частот - 0,85 – 17,44 ГГц

  • Волновое сопротивление входа - 50 Ом

  • Коэффициент стоячей волны (КСВ) входа ≤ 1.7

  • Уров.сигнала при ортогон.поляриз. - ≤ – 25 дБ

  • Уровень боковых лепестков - ≤ – 10 дБ

  • Предел дополнит. относительной погрешности эффективной площади А0эфф. ≤ ± 15 %

  • Габаритные размеры - 936х416х320 мм

  • Масса - 26,0 кг

  • Рабоч.условия экспуатации –50 ≤ t° ≤ +60°С RH – 95 % при t° = 35°С Рмин.= 60 кПа (460 мм рт.ст.)

  • Антенна может поставляться с опорно-поворотным устройством (треногой) и без него 26.0 k





Технические характеристики П6-23М



Диапазон частот

от 1,00 (0,85) до 17,44 ГГц

Коэффициент стоячей волны (КСВ)

< >

Эффективная площадь в диапазоне частот:

(1,00 - 15) ГГц

(15 - 17,44) ГГц

> 150 см2

> 110 см2

Предел допускаемой погрешности эффективной площади в диапазоне частот, не более:

(1,00 - 17,44) ГГц

± 26%

Поляризация линейная, уровень сигнала ортогональной поляризации, не более

-25 дБ

Уровень боковых лепестков диаграммы направленности, не более

-10 дБ

Общие характеристики

Габаритные размеры (HxWxD)

887х351х265 мм

Масса

6,8 кг

Условия эксплуатации:

Рабочая температура

-50°С...+50°С

Введите число *


Введите число *
