Широкополосная измерительная рупорная антенна П6-223 на базе H - образного волновода предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 0,8 до 18 ГГц. В зависимости от типа присоединенного оконечного устройства может использоваться для измерения напряженности электромагнитного поля или плотности потока энергии, излучения электромагнитного поля, определения поляризации сигнала и направления на источник излучения. Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН. Соответствует ГОСТ 22261-94.

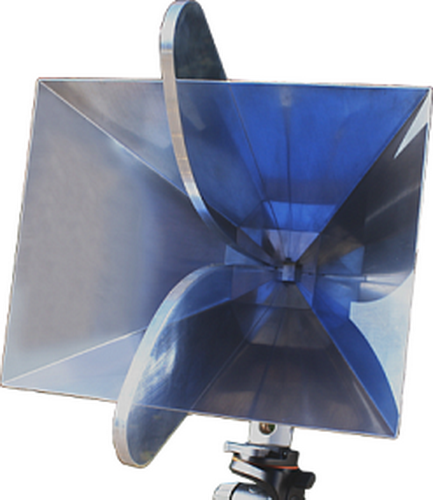

Антенна представляет собой пирамидальный рупор, обеспечивающий работу в диапазоне частот от 0,8 до 18 ГГц. Антенна выполнена на базе излучателя «Вивальди» и имеет коаксиальный СВЧ-вход с волновым сопротивлением 50 Ом (соединитель SMA/N - female (розетка)). Конструкция антенны предусматривает возможность её крепления на стандартный фотоштатив или диэлектрическую треногу.
Особенности:
Идеально подходит для измерения радиопомех;
Стабильные метрологические характеристики позволяют проводить измеренияслабых сигналов и генерировать электромагнитное поле без значимых обратных потерь;
Защита оконечного оборудования от статического электричества обеспечиваетсяконструкцией антенны (с применением заземляющего устройства);
Возможна эксплуатация в лабораторных и полевых условиях, а также насредствах подвижности.
Комплектность:
Антенна П6-223 – 1 шт.;
Паспорт – 1 шт.;
Сертификат первичной калибровки – 1 шт.;
Узел крепления АК-02 М – 1 шт.
Технические характеристики
Диапазон рабочих частот
0,8 - 18 ГГц
Коэффициент усиления антенны
≥6 дБ
КСВН
1,8 дБ
Пределы погрешности коэффициента усиления антенны с разъемом SMA-типа
±2 дБ
Габариты
310х330х312 мм
Масса
2,3 кг
Напряжение питания
+5 В
Потребляемый ток
150 мА
Условия эксплуатации
Температура
-40...+50 °C
Относительная влажность воздуха при 25°C
≤70 %
Атмосферное давление
630 - 795 мм.рт.ст.
