Артикул: PEL-72020
|
Описание модульной системы электронной нагрузки PEL-72020:
Модульная система электронных нагрузок PEL-72020 производства компании Good Will Instrument Co., Ltd. (GW Instek).
Особенности модульной системы электронной нагрузки PEL-72020:
4 варианта модулей электронных нагрузок: с макс. мощностью до 100 Вт/ 250 Вт/ 350 Вт; макс. ток до 70 А (PeL-72040); макс. напряжение до 500 В (PEL-72041).

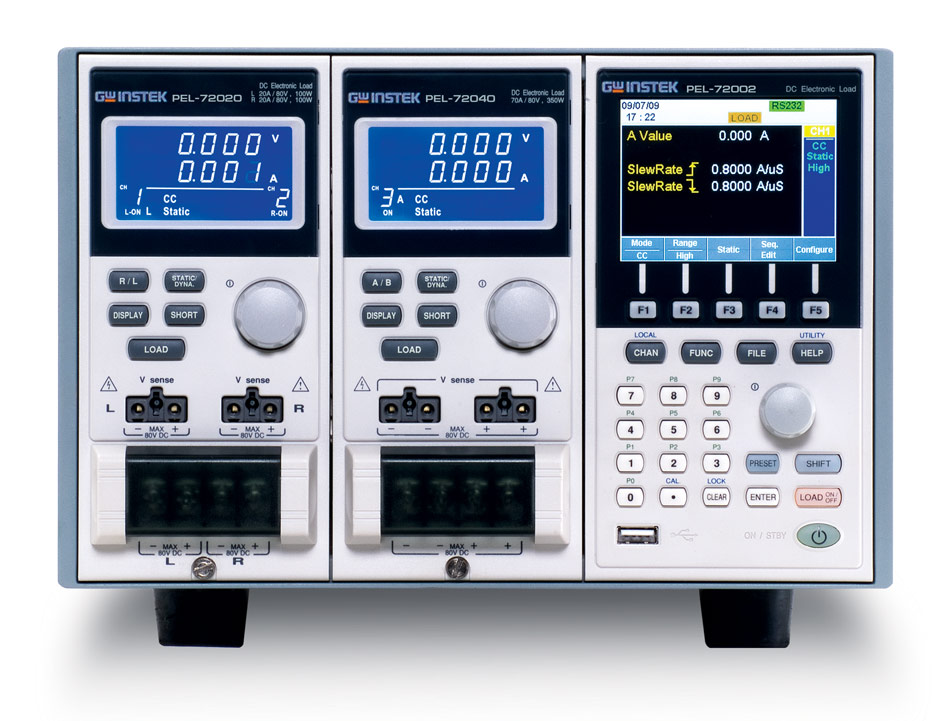

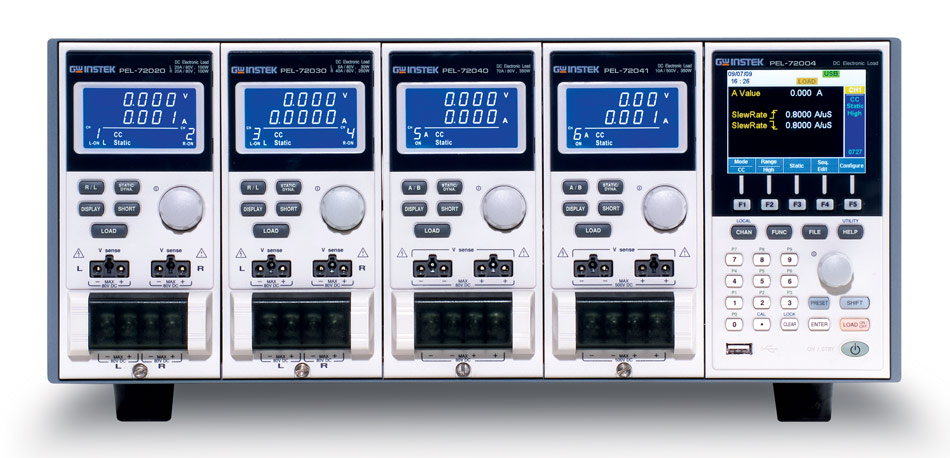

2 типа шасси для электронных нагрузок: на 4 модуля (72004) и на 2 модуля (72002); внутренняя память - 10 ячеек (профиль настройки).
Режимы работы нагрузки: постоянный ток; постоянное напряжение и постоянное сопротивление.
Высокая точность и разрешение, динамический режим работы.
Регулируемая скорость нарастания нагрузки.
Мультиканальный режим (до 8 каналов).
Параллельное соединение модулей для увеличения нагрузки.
Функция контроля (управления параметрами нагрузки) - внешним сигналом.
Режим симуляции нагрузки (задание последовательности функций).
Установка ограничения по мощности, току, напряжению, температуре.
4-х проводная схема подключения нагрузки.
Интерфейсы USB / RS-232 (опция - GPIB).
Технические характеристики модуля PEL72020
|
Входные параметры |
||
|
Каналы |
L/R |
L/R |
|
Диапазон |
Низк. |
Высок. |
|
Мощность |
100 Вт |
100 Вт |
|
Ток в нагрузке |
0 … 2 А |
0 … 20 А |
|
Напряжение на нагрузке |
1… 80 В |
1… 80 В |
|
Режим постоянного напряжения |
||
|
Диапазон установки |
1… 80 В |
|
|
Дискретность установки |
20 мВ |
|
|
Погрешность установки |
±(0,1%*Uуст+0,1%*Uконечн.) |
|
|
Режим постоянного сопротивления |
||
|
Диапазон установки |
0,075 … 300 Ом (100 Вт/16 В) 3,75 Ом – 15КОм (100Вт/80 В) |
|
|
Погрешность установки |
300 Ом: ±(0,2%) 15 кОм: ±(0,1%) При Uвх≥2,5 В |
|
|
Режим постоянного тока, статический режим |
||
|
Диапазон установки |
0 … 2 А |
0 … 20 А |
|
Дискретность установки |
0,5 мА |
5 мА |
|
Погрешность установки |
±(0,1%*Iуст+0,1%*Iконечн) |
|
|
Режим постоянного тока, динамический режим |
||
|
Диапазон установки |
0 … 2 А |
0 … 20 А |
|
Разрешение |
0,5 мА |
5 мА |
|
Погрешность |
0,4 % от предела |
|
|
Диапазон скорости |
0,32 … 80 мА/мкс |
3,2 … 800 мА/мк |
|
Дискретность уст. скорости |
0,32 мА/мкс |
3,2 мА/мкс |
|
Диапазон уст. периода (T1 и Т2) |
0,025 мс … 10 мс 1 мс … 30 с |
|
|
Дискретность уст. периода |
1 мкс / 1 мс |
|
|
Погрешность |
1 мкс / 1 мс + 100 ppm |
|
|
Защита от перегрузки по мощности |
||
|
Диапазон |
1 … 120 Вт |
|
|
Разрешение |
0,5 Вт |
|
|
Погрешность |
±(2 %*Pуст+0,25%*Pконечн) |
|
|
Защита от перегрузки по току |
||
|
Диапазон |
0 … 20,4 А |
|
|
Разрешение |
0,05 А |
|
|
Погрешность |
±(2 %*Iуст+0,25%*Iконечн) |
|
|
Защита от перегрузки по напряжению |
||
|
Диапазон |
1 .. 81,6 В |
|
|
Разрешение |
0,2 В |
|
|
Погрешность |
±(2 %*Uуст+0,25%*Uконечн) |
|
|
Защита по температуре |
||
|
Предел |
85 °С |
|
|
Номинальная мощность |
||
|
Значение |
110 Вт |
|
|
Измерение напряжения |
||
|
Диапазон |
0 … 16 В |
0 … 80 В |
|
Разрешение |
0,5 мВ |
2,5 мВ |
|
Погрешность измерения |
±(0,05%*Uизм+0,05%*Uконечн) |
|
|
Измерение тока |
||
|
Диапазон |
0 .. 2 А |
0 … 20 А |
|
Разрешение |
0,0625 мА |
0,0625 мА |
|
Погрешность измерения |
±(0,1%*Iизм+0,1%*Iконечн) |
|
|
Режим КЗ |
||
|
Ток (CC) |
2,2 / 2 А |
22 / 20 А |
|
Напряжение (CV) |
0 В |
|
|
Сопротивление (CR) |
3,75 Ом |
0,075 Ом |
|
Общие данные |
||
|
Входное сопротивление |
800 кОм (нагрузка отключена) |
|
|
Интерфейс шасси |
USB/RS-232, опция GPIB |
|
|
Память шасси |
10 ячеек (профиль настройки) |
|
|
Габаритные размеры |
PEL-72002 - 272 х 200 х 581 мм, PEL-72004 - 435 х 200 х 581 мм |
|
|
Масса нагрузки |
Модуль – не более 3,8 кг |
|
|
Масса шасси |
PEL-72002 с полным набором модулей (2 шт) - 16,1кг; PEL-72004 с полным набором модулей (4 шт) - 24,8 кг; |
|
Комплектация:
Модуль PEL-72020;
Руководство по эксплуатации.
|
