Артикул: PEL-72040
|
Описание модульной системы электронной нагрузки PEL-72040:
Модульная система электронных нагрузок PEL-72040 производства компании Good Will Instrument Co., Ltd. (GW Instek).
Особенности модульной системы электронной нагрузки PEL-72040:
4 варианта модулей электронных нагрузок: с макс. мощностью до 100 Вт/ 250 Вт/ 350 Вт; макс. ток до 70 А (PeL-72040); макс. напряжение до 500 В (PEL-72041).

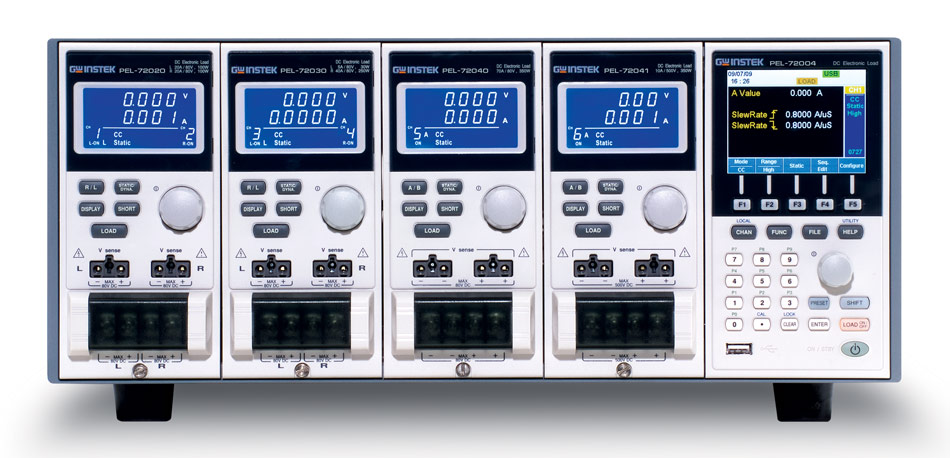

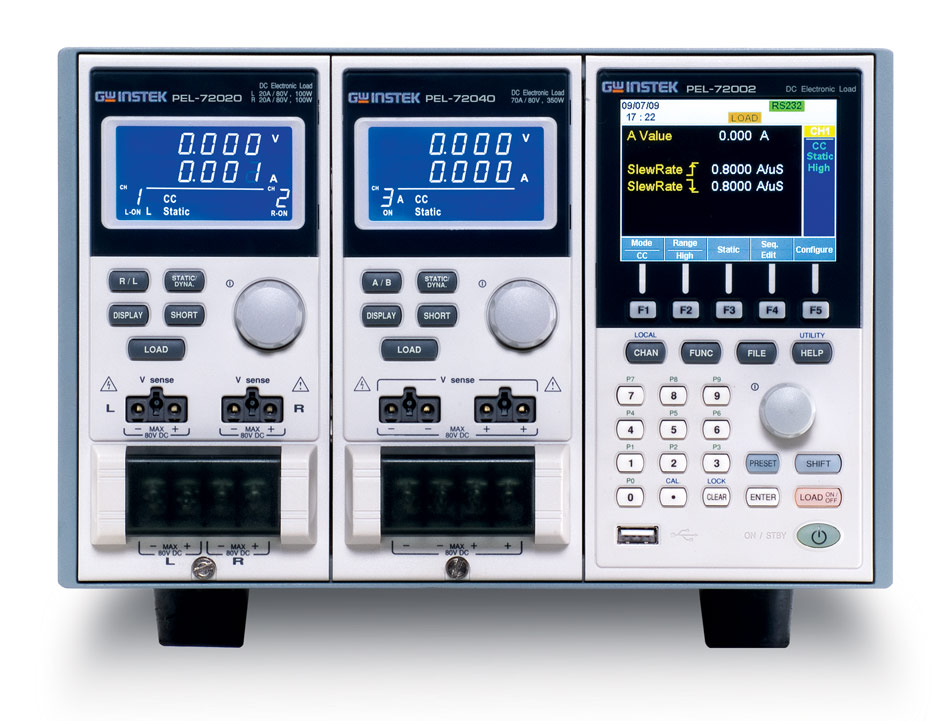

2 типа шасси для электронных нагрузок: на 4 модуля (72004) и на 2 модуля (72002); внутренняя память - 10 ячеек (профиль настройки).
Режимы работы нагрузки: постоянный ток; постоянное напряжение и постоянное сопротивление.
Высокая точность и разрешение, динамический режим работы.
Регулируемая скорость нарастания нагрузки.
Мультиканальный режим (до 8 каналов).
Параллельное соединение модулей для увеличения нагрузки.
Функция контроля (управления параметрами нагрузки) - внешним сигналом.
Режим симуляции нагрузки (задание последовательности функций).
Установка ограничения по мощности, току, напряжению, температуре.
4-х проводная схема подключения нагрузки.
Интерфейсы USB / RS-232 (опция - GPIB).
Технические характеристики модульной системы электронной нагрузки PEL-72040:
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
|||||||||
|
ВХОДНЫЕ ПАРАМЕТРЫ |
Тип нагрузки |
PEL-72020 |
PEL-72030 |
PEL-72040 |
PEL-72041 |
||||||
|
Каналы |
L/R |
L/R |
L |
R |
R |
- |
- |
- |
- |
||
|
Диапазон |
Низк. |
Высок |
- |
Низ. |
Высок. |
Низ. |
Высок |
Низ. |
Высок. |
||
|
Мощность |
100 Вт |
100 Вт |
30 Вт |
250 Вт |
250 Вт |
350 Вт |
350 Вт |
350 Вт |
350 Вт |
||
|
Ток в нагрузке |
0 ... 2 А |
0 . 20 А |
0 ... 5 А |
0 - 4 А |
0 ... 40 А |
0 ... 7А |
0 . 70 А |
0 ... 1 А |
0 ... 10 А |
||
|
Напряжение на нагрузке |
1. 80 В |
1. 80 В |
1. 80 В |
1. 80 В |
1 ... 80 В |
1 ... 80 В |
1 . 80 В |
2,5 ... 500 В |
2,5 ... 500 В |
||
|
РЕЖИМ ПОСТОЯННОГО НАПРЯЖЕНИЯ |
Диапазон уст-ки |
1. 80 В |
1. 80 В |
1. 80 В |
2,5 ... 500 |
||||||
|
Дискр. установки |
20 мВ |
20 мВ |
20 мВ |
100 мВ |
|||||||
|
Погрешность установки |
±(0,1%*UyCT+0,1 % иконечн) |
±(0,1%*UyCT+0,1 %*иконечн) |
±(0,1%*иУст+0,1 % иконечн) |
±(0,1%*иуст+0,1%*икон ечн) |
|||||||
|
РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ |
Диапазон установки (Ом) |
0,075 ... 300 (100 Вт/16 В) 3,75 - 15К (100Вт/80 В) |
0,3 ... 1,2К (30 Вт/16 В) 15 - 60К (30 Вт/80 В) |
0,075 ... 150 (250 Вт/16 В) 1,875 - 7,5 К (250 Вт/80 В) |
0,025 ... 100 (350 Вт/16 В) 1,25 - 5 К (350 Вт/80 В) |
1,25 ... 5 К (350 Вт/125 В) 50 - 200 К (350 Вт/500 В) |
|||||
|
Погрешность установки |
300 Ом: ±(0,2%) 15 кОм: ±(0,1%) При ивх>2,5 В |
12 кОм: ±(0,2%) 60 кОм: ±(0,1%) При ивх>2,5 В |
150 Ом: ±(0,2%) 7,5 кОм: ±(0,1%) При ивх>2,5 В |
100 Ом: ±(0,2%) 5 кОм: ±(0,1%) При ивх>2,5 В |
5 кОм: ±(0,2%) 200 кОм: ±(0,1%) При ивх>2,5 В |
||||||
|
РЕЖИМ ПОСТОЯННОГО ТОКА, СТАТИЧЕСКИЙ РЕЖИМ |
Диапазон установки |
0 ... 2 А |
0 ... 20 А |
0 ... 5 А |
0 - 4 А |
0 ... 40 А |
0 ... 7А |
0 . 70 А |
0 ... 1 А |
0 ... 10 А |
|
|
Дискретность установки |
0,5 мА |
5 мА |
1,25 мА |
1 мА |
10 мА |
1 мА |
10 мА |
0,2 мА |
2 мА |
||
|
Погрешность установки |
±(0,1%*1уст+0,1% 1 конечн) |
±(0,1%*1уст+0,1%*1 конечн) |
±(0,1%*I уст+0,2% 1 конечн) |
±(0,1%* 1уст+0,1 %*I конечн) |
±(0,1 %*1уст+ 0,2%*I конечн) |
±(0,1%*1у сг+0,1%*1 конечн) |
±(0,1%*1ус т+0,2%*1 конечн) |
||||
|
РЕЖИМ ПОСТОЯННОГО ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ |
Диапазон установки |
0 ... 2 А |
0 ... 20 А |
0 ... 5 А |
0 - 4 А |
0 ... 40 А |
0 ... 7А |
0 ... 70 А |
0 ... 1 А |
0 ... 10 А |
|
|
Разрешение |
0,5 мА |
5 мА |
1,25 мА |
1 мА |
10 мА |
1 мА |
10 мА |
0,2 мА |
2 мА |
||
|
0,4 % от предела |
|||||||||||
|
Диапазон скорости |
0,32 . 80 мА/мкс |
3,2 . 800 мА/мк с |
0,8 . 200 мА/мкс |
0,64 ... 160 мА/мкс |
6,4 . 1600 мА/мкс |
0,001 ... 0,28 А/мкс |
0,001 0,28 А/мкс |
0,16 . 40 мА/мкс |
1,6 ... 400 мА/мкс |
||
|
Дискретность уст. скорости |
0,32 мА/мкс |
3,2 мА/мк с |
0,8 мА/мкс |
0,64 мА/мкс |
6,4 мА/мкс |
0,001 мА/мкс |
0,001 мА/м кс |
0,16 мА/мкс |
1,6 мА/мкс |
||
|
Диапазон уст. периода (T1 и Т2) |
0,025 мс ... 10 мс 1 мс ... 30 с |
||||||||||
|
Дискретность уст. периода |
1 мкс / 1 мс |
|||||||||||||||||
|
Погрешность |
1 мкс / 1 мс + 100 ppm |
|||||||||||||||||
|
ЗАЩИТА ОТ ПЕРЕГРУЗКИ ПО МОЩНОСТИ |
Диапазон |
1 ... 120 Вт |
1 ... 30,6 Вт |
1 ... 225 Вт I 1,75 ...357 Вт |
1,75 ...357 Вт |
|||||||||||||
|
Разрешение |
0,5 Вт |
0,15 Вт |
1,25 Вт | 1,75 Вт |
1,75 Вт |
||||||||||||||
|
Погрешность |
±(2 %*Р,ст+0,25%*Рконечн) |
|||||||||||||||||
|
ЗАЩИТА ОТ ПЕРЕГРГУЗКИ ПО ТОКУ |
Диапазон |
0 ... 20,4 А |
0 ... 5,1 А |
0 ... 40,8 А |
0 ... 71,4 А |
0 ... 10,2 А |
||||||||||||
|
Разрешение |
0,05 А |
0,0125 А |
0,1 А |
0,175 А |
0,025 А |
|||||||||||||
|
Погрешность |
±(2 %*!уст+0,25%*!конечн) |
|||||||||||||||||
|
ЗАЩИТА ОТ ПЕРЕГРУЗКИ ПО НАПРЯЖЕНИЮ |
Диапазон |
1 .. 81,6 В |
1 ... 81,6 В |
1 .. 81,6 В |
1 .. 81,6 В |
1 ... 510 В |
||||||||||||
|
Разрешение |
0,2 В |
0,2 В |
0,2 В |
0,2 В |
1,25 В |
|||||||||||||
|
Погрешность |
±(2 %*итст+0,25%*11конечн) |
|||||||||||||||||
|
ЗАЩИТА ПО ТЕМПЕРАТУРЕ |
Предел |
8 СЛ С |
||||||||||||||||
|
НОМИНАЛЬНАЯ МОЩНОСТЬ |
110 Вт |
33 Вт |
275 Вт |
385 Вт |
385 Вт |
|||||||||||||
|
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ |
Диапазон |
0 В 6 |
0 ... 80 В |
0 ... 16 В; 0 ... 80 В |
0 ... 16 В |
80 О . В |
0 ... 16 В |
0 В 8 О |
0 . 125 В |
0 ... 500 В |
||||||||
|
Разрешение |
0,5 мВ |
2,5 мВ |
0,5 мВ; 2,5 мВ |
0,5 мВ |
,5 В 2, м |
,5 В 0, м |
2,5 мВ |
4 мВ |
16 мВ |
|||||||||
|
Погрешность измерения |
±(0,05%*Уизм+0,05%*Уконечн) |
|||||||||||||||||
|
ИЗМЕРЕНИЕ ТОКА |
Диапазон |
0 .. 2 А |
0 ... 20 А |
0 5 > |
4 0 >: |
0 ... 40 А |
0 А 7 |
0 А 7 О |
0 . 1 А |
0 А 0 |
||||||||
|
разрешение |
0,0625 мА |
0,0625 мА |
0,15625 мА |
0,125 мА |
1,25 мА |
0,175 мА |
1,75 мА |
0,032 мА |
0,32 мА |
|||||||||
|
Погрешность измерения |
±(0,1%*!изм+0,1 %*!конечн) |
|||||||||||||||||
|
РЕЖИМ КЗ |
Ток (CC) |
2,2 / 2 А |
22 / 20 А |
5,5 / 5 А |
4,4 / 4 А |
44 / 40 А |
7,7 / 7 А |
77 / 70 А |
1,1 / 1 А |
11 / 10 А |
||||||||
|
Напряжение (CV) |
0 В |
|||||||||||||||||
|
Сопротивление (CR) |
3,75 Ом |
0,075 Ом |
15 Ом; 0,3 Ом |
1,875 Ом |
0,0375 Ом |
1,25 Ом |
0,025 Ом |
50 Ом |
1,25 Ом |
|||||||||
|
ОБЩИЕ ДАННЫЕ |
Вх. сопротивление |
800 кОм (нагрузка отключена) |
||||||||||||||||
|
Интерфейс шасси |
USB/RS-232, опция GPIB |
|||||||||||||||||
|
Память шасси |
10 ячеек (профиль настройки) |
|||||||||||||||||
|
Габ. размеры |
PEL-72002 - 272 х 200 х 581 мм, PEL-72004 - 435 х 200 х 581 мм |
|||||||||||||||||
|
Масса нагрузки |
Модуль - не более 3,8 кг |
|||||||||||||||||
|
Масса шасси |
PEL-72002 с полным набором модулей (2 шт) - 16,1 кг; PEL-72004 с полным набором модулей (4 шт) - 24,8 кг; |
|||||||||||||||||
|
PEL-72020 |
PEL-72030 |
PEL-72040 |
PEL-72041 |
|
|
Мощность |
100 Вт |
250 Вт |
350 Вт |
350 Вт |
|
Ток в нагрузке |
0 ... 20 А |
0 ... 40 А |
0 ... 70 А |
0 ... 10 А |
|
Напряжение на нагрузке |
1. 80 В |
1 ... 80 В |
1 ... 80 В |
2,5 ... 500 В |
|
