Тип оборудования: Видеоскоп
Производитель: Olympus
Модель: IPLEX GX/GT
Гарантия: 1 год
Описание видеоскопов IPLEX GX/GT:

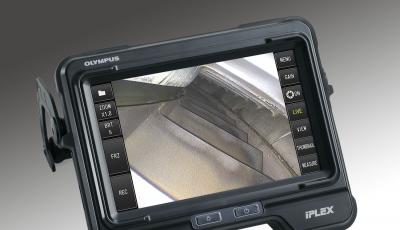

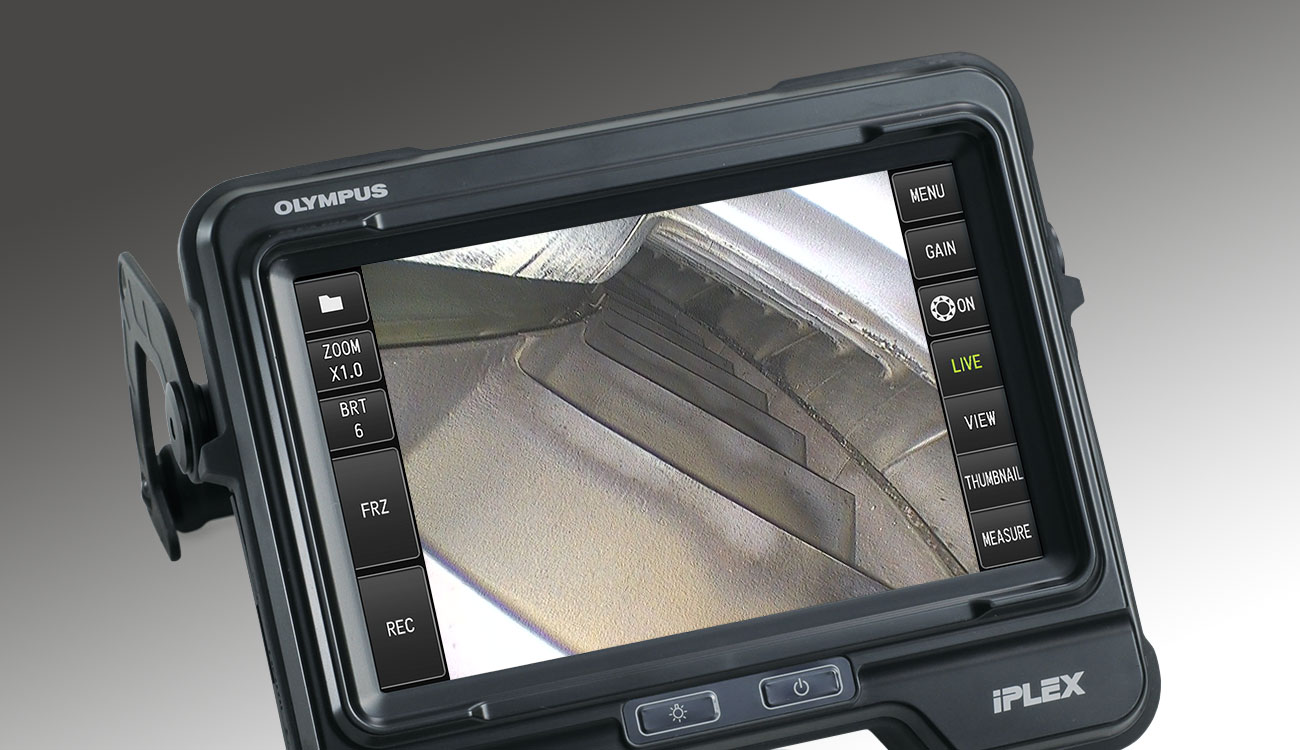

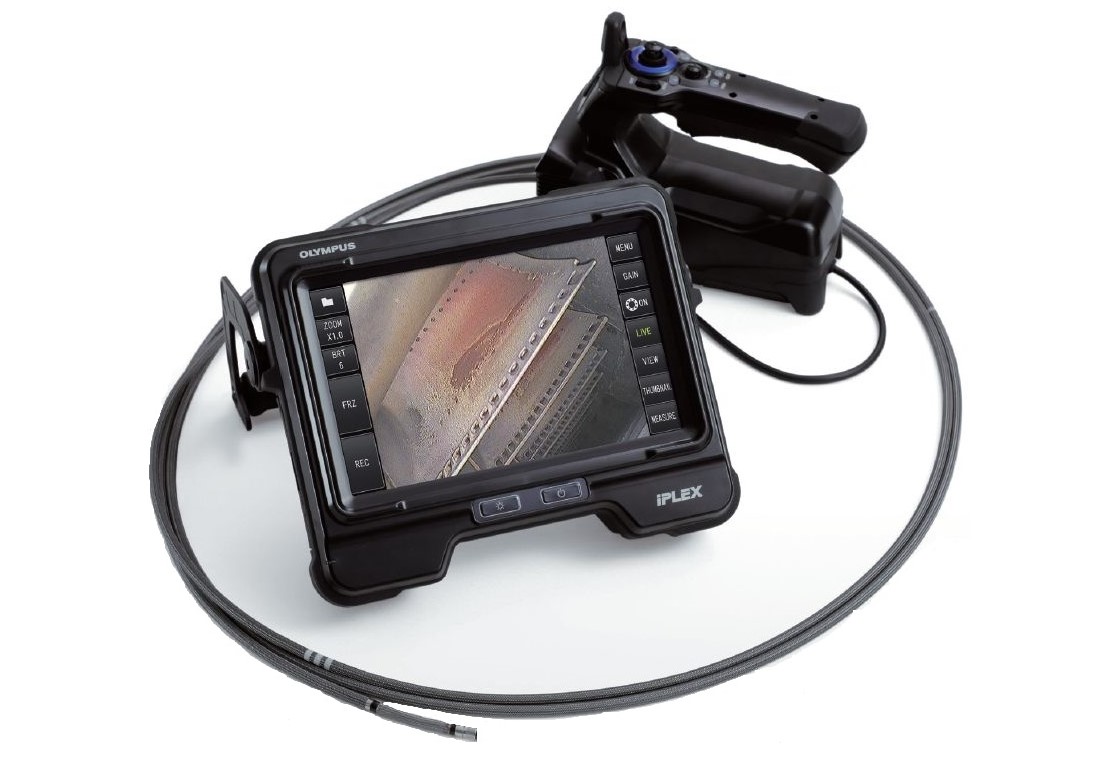

Оснащенный заменяемыми гибкими зондами и источниками освещения, 8-дюймовым сенсорным экраном и усовершенствованными функциями обработки изображений, видеоэндоскоп IPLEX GX/GT представляет оптимальный баланс универсальности, простоты и расширенных функциональных возможностей.
Мощный набор функций – в ваших руках!
Один инструмент для решения широкого спектра задач:
Точность движений благодаря всесторонней артикуляции зонда:
Технология артикуляции TrueFeel позволяет с высокой точностью управлять дистальным концом зонда, быстро и плавно направляя его к цели, а затем фиксировать в нужном положении.
Легкое управление зондом позволяет снизить утомляемость оператора при длительной работе.
Удобные элементы управления:

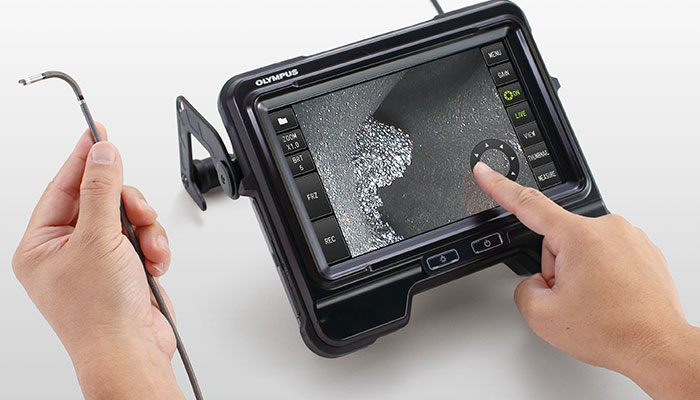

Широкий монитор отображает текущее изображение объекта и кнопки управления. Контроль функций осуществляется с сенсорного экрана, включая артикуляцию рабочей части (зонда). При работе в полноэкранном режиме, горячие клавиши на блоке управления предоставляют доступ к самым важным функциям.
Яркое освещение:
Светодиодный источник света IPLEX GX/GT на 30% ярче по сравнению с предыдущей моделью (IPLEX RX), что облегчает контроль в больших и объемных полостях.
Четкие изображения:
Видеоэндоскоп использует новый алгоритм подавления шумов для быстрого обнаружения дефектов в темных зонах.
Плавное видео 60 к/с:
Высокая частота передачи кадров обеспечивает плавное и ровное воспроизведение изображения с движущимися объектами.
Высокое качество видео:
Одним нажатием кнопки можно получить статическое фотоизображение, не прерывая запись видео.
Возможность добавления закладок существенно экономит время, позволяя быстро находить отмеченные критические моменты в видеозаписи.
Вы никогда не пропустите важную информацию. Видеоэндоскоп автоматически записывает последние 30 минут контроля, даже если вы забыли нажать на кнопку записи. *Доступ. только с IPLEX GX; требуется карта micro SDHC
Мощный набор функций – в ваших руках!
Видеоэндоскоп оснащен функцией сравнительных измерений, позволяющей определять размеры объектов с помощью опорного отражателя. Для более сложных трехмерных измерений дефектов в широком диапазоне углов обзора, добавьте опцию стерео-измерения.
Создание отчетов за несколько минут:
Программное обеспечение InHelp ускоряет весь рабочий процесс, от выполнения контроля до создания отчета, существенно повышая эффективность работы.
Прочие характеристики:
Взаимозаменяемые зонды и источники света:
Модульная конструкция позволяет настроить видеоэндоскоп под любые задачи контроля
Доступны зонды диаметром 4 мм и 6 мм, и длиной до 10 м. Взаимозаменяемые источники света также позволяют использовать белый, ультрафиолетовый или инфракрасный свет.
Рабочая часть (зонд)
Источники света
Зонды и модули освещения быстро и легко заменяются прямо на рабочем месте, минимизирует простои.
Доступ к изображениям в онлайн-режиме для быстрого принятия решений:
Используя USB-адаптер Wireless LAN, можно предоставить коллегам общий доступ к изображениям во время контроля. Совместная работа нескольких специалистов позволит быстрее найти потенциальные проблемы, а также способы их решения.
Успешно прошел испытания:
Прибор имеет степень герметизации IP65 (полная защита от проникновения пыли и струй воды) и отвечает требованиям военного стандарта США (MIL-STD). Прибор выдерживает:
Четкость изображения в любых условиях контроля:
Специальный адаптер с капиллярами для отвода масла с линзы объектива видеоэндоскопа обеспечивает четкость изображения и непрерывную работу. Нет необходимости постоянно извлекать зонд для чистки.
Прочие характеристики:
Технические характеристики:
БАЗОВЫЕ ФУНКЦИИ:
РАБОЧАЯ ЧАСТЬ (ЗОНД):
| Модель | IV9420G | IV9435G | IV9620G | IV9635G | IV9675G | IV96100G | |
| Рабочая часть (зонд) | Диаметр зонда | φ4,0 мм | φ6,0 мм | ||||
| Длина зонда | 2,0 м | 3,5 м | 2,0 м | 3,5 м | 7,5 м | 10,0 м | |
| Наружная оплетка | Высокопрочная вольфрамовая оплетка. | ||||||
| Гибкость зонда | Равномерная жесткость | Рабочая часть Tapered Flex с переменной по длине жесткостью для обеспечения максимальной устойчивости зонда при введении | |||||
| Датчик температуры | 2-х ступенчатый индикатор для сигнализации высокой температуры | ||||||
| Изгибаемая часть | Угол изгиба вверх/вниз/вправо/влево |
130° | 150° | 120° | 110° | ||
| Механизм изгиба | Управление изгибом дистальной части TrueFeel, джойстиком с сервоусилением / Режим точного управления изгибом через меню сенсорного экрана | ||||||
| Приблизит. вес | 0,99 кг | 1,05 кг | 1,06 кг | 1,17 кг | 1,47 кг | 1,66 кг | |
| Размеры (Ш x В x Г) | 97 мм × 188 мм × 158 мм(без выступающих частей) | ||||||
| Освещение | Светодиодная подсветка | ||||||
ОСНОВНОЙ БЛОК:
| Модель | IPLEX GX | IPLEX GT | |||||
| Вес (с батареей) | 1,77 кг | ||||||
| Размеры (Ш x В x Г) | 241 мм × 190 мм × 70 мм (без выступающих частей) | ||||||
| Размеры кейса для транспортировки | 375 мм × 525 мм × 243 мм Размер ручной клади большинства авиакомпаний. | ||||||
| Дисплей | 8-дюймовый (203 мм) сенсорный ЖК-экран высокой четкости для работы при дневном освещении, 5-ти ступенчатая регулировка подсветки | ||||||
| Источник питания | Сеть переменного тока | 100–240 В, 50/60 Гц (с адаптером перем. тока; прилагается) | |||||
| Батарея | 10,8 В номинал., приблиз. (с батареей) Время работы от батареи: приб. 150 минут |
||||||
| Стандарт. видеосигнал на выходе | HDMI | Тип A HDMI 1.4 | |||||
| Гарнитура (вход микрофона/аудиовыход) | Мини-разъем CTIA ø 3,5 мм | ||||||
| Прямое изображение (онлайн) | Подсоедините USB-адаптер Wireless LAN к USB-разъему А | ||||||
| Взаимозаменяемость зонда | Возможно для всех моделей зондов | Только между зондами одной модели | |||||
ПРОГРАММНЫЕ ФУНКЦИИ:
| Функции изображения | Цифровое увеличение 5X, 16-ступенчатая регулировка яркости | ||||||
| Контроль усиления | 4-ступенчатая регулировка усиления (Ручн., Авто, Wider1, Wider2) |
Авто | |||||
| Динамическое шумоподавление | Доступ. | - | |||||
| Регулировка резкости | 4-ступенчатая регулировка усиления | - | |||||
| Регулировка насыщенности | 3-модовая регулировка насыщенности цвета (однотонный, естественный, яркий) |
- | |||||
| Опции отображения текста | Заголовок из 30-символов. | ||||||
| Текст примечания | Отображение заголовка из 30 симв., марки и графического рисунка | - | |||||
| Функции изображения | Изображение в режиме реального времени можно повернуть вправо-влево, вверх-вниз или развернуть на 180 град | ||||||
ФУНКЦИИ УПРАВЛЕНИЯ ЗАПИСЬЮ:
| Носители информации | Стандарт. | SDHC (с прилагаемой картой памяти SDHC） | |||||
| Непрерывная запись | micro SDHC (рекомендованной модели). Включите функцию непрерыв. записи (ON) | - | |||||
| Внутренняя память | Доступна (запись только статических фотоизображений) | - | |||||
| Отображение текста | Увелич., яркость, дата/время, заголовок, оптический адаптер, логотип OLYMPUS и настройка системы | ||||||
| Отображение миниатюр | Сохраненные изображения могут быть отображены в виде миниатюр | ||||||
| Запись статических фотоизображений | Разрешение | H768 x V576 (пикселей) | |||||
| Формат записи | Формат сжатия: JPEG | ||||||
| Запись видео | Разрешение | H768 x V576 (пикселей) | |||||
| Формат записи | MPEG 4 AVC/H.264 соответствует базовому профилю. Совместим с Windows Media Player 12 |
||||||
| Частота кадров | 60 к/с; 30 к/с | ||||||
ФУНКЦИИ ИЗМЕРЕНИЙ:
| Функция сравнительных измерений | Использование известной длины для измерения длины объекта | ||||||
ФУНКЦИИ СТЕРЕО-ИЗМЕРЕНИЙ:
| Расстояние | Расстояние между двумя точками *1 | - | |||||
| Точка-линия | Расстояние по перпендикуляру между точкой и заданной пользователем линией *1 | - | |||||
| Глубина/Высота | Расстояние по перпендикуляру между точкой и заданной пользователем плоскостью *1 | - | |||||
| Площадь/Линии | Измерение периметра и площади зоны *1 | - | |||||
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
| Рабочая температура | Рабочая часть (зонд) | Воздух: от -25 °C до 100 °C; вода: от 10 °C до 30 °C | |||||
| Остальные компоненты | В воздухе: от -10 °C до 40 °C (с батареей) | ||||||
| В воздухе: от -10 °C до 40 °C (с адаптером питания перем. тока и зарядом батареи) | |||||||
| Относительная влажность | Все компоненты | От 15 до 90% | |||||
| Устойчивость к жидким агрессивным средам | Все компоненты | Допускается контакт с машинным маслом, светлыми нефтепродуктами и 5% соляным раствором. | |||||
| Пыле- и водонепроницаемость |
Рабочая часть (зонд) | Может работать под водой с установленным адаптером. Стерео измерения под водой невозможны. Серия IV94: возможно погружение на глубину до 3,5 м. Серия IV96: возможно погружение на глубину до 10 м. |
|||||
| Остальные компоненты | IP65; работа под водой невозможна (аккумуляторный отсек и разъемы должны быть закрыты) | ||||||
СООТВЕТСТВИЕ ВОЕННОМУ СТАНДАРТУ MIL-STD:
Допустимые условия эксплуатации для данного прибора соответствуют требованиям MIL-STD-810G and MIL-STD-461G.
| Тип | Метод | ||||||
| Устойчивость к вибрации | MIL-STD-810G, МЕТОД 514.7, Процедура I (общее испытание на виброустойчивость) | ||||||
| Устойчивость к ударам | MIL-STD-810G, МЕТОД 516.7, Процедура IV (испытание на ударопрочность при перевозке) | ||||||
| Водонепроницаемость | MIL-STD-810G, МЕТОД 506.6, Процедура I (испытание на водонепроницаемость под дождем и дождем с ветром) | ||||||
| Влажность | MIL-STD-810G, МЕТОД 507.6, Процедура II (ужесточенные условия) | ||||||
| Соляной туман | MIL-STD-810G, МЕТОД 509.6 | ||||||
| Песок и пыль | MIL-STD-810G, МЕТОД 510.6, Процедура I (испытание в условиях пыльного вихря) | ||||||
| Обледенение | MIL-STD-810G, МЕТОД 521.4 | ||||||
| Взрывоопасная атмосфера | MIL-STD-810G, МЕТОД 511.6, Процедура I (испытание на пригодность к работе во взрывоопасной атмосфере) | ||||||
| Электромагнитные помехи | MIL-STD-461G, RS-103 (тест на электромагнитную восприимчивость неэкранированных частей прибора) | ||||||
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОПТИЧЕСКИХ АДАПТЕРОВ (ОБЪЕКТИВОВ):
Адаптер видеонаконечника 4,0 мм:
| AT80D/FF-IV94G | AT120D/NF-IV94G | AT120D/FF-IV94G | AT100S/NF-IV94G | AT100S/FF-IV94G | ||
| Оптическая система | Поле зрения | 80° | 120° | 120° | 100° | 100° |
| Направление обзора | Прямое | Боковое | ||||
| Глубина поля *2 | от 35 до ∞ мм | от 2 до 200 мм | от 17 до ∞ мм | от 2 до 15 мм | от 8 до ∞ мм | |
| Дистальный конец | Наружный диаметр *3 | φ4,0 мм | ||||
| Дистальный конец *4 | 19,0 мм | 21,7 мм | ||||
| Отвод масла с линзы видеоэндоскопа | Доступ. | ー | ||||
Адаптер видеонаконечника 6,0 мм:
| AT40D-IV96G | AT80D/NF-IV96G | AT80D/FF-IV96G | AT120D/NF-IV96G | AT120D/FF-IV96G | ||
| Оптическая система | Поле зрения | 40° | 80° | 80° | 120° | 120° |
| Направление обзора | Прямое | |||||
| Глубина поля *2 | от 200 до ∞ мм | от 9 до ∞ мм | от 35 до ∞ мм | от 2 до 200 мм | от 19 до ∞ мм | |
| Дистальный конец | Наружный диаметр *3 | φ6,0 мм | ||||
| Дистальный конец *4 | 18,4 мм | 18,9 мм | 18,8 мм | 18,9 мм | 18,8 мм | |
| Отвод масла с линзы видеоэндоскопа | Доступ. | |||||
| AT80S-IV96G | AT120S/NF-IV96G | AT120S/FF-IV96G | AT220D-IV76 | AT100D/100S-IV76 | ||
| Оптическая система | Поле зрения | 80° | 120° | 120° | 220° | 100°/100° |
| Направление обзора | Боковое | Прямое | Прямое/Боковое | |||
| Глубина поля *2 | от 15 до ∞ мм | от 1 до 25 мм | от 3 до ∞ мм | от 1,6 до ∞ мм | от 2,0 до ∞ мм | |
| Дистальный конец | Наружный диаметр *3 | φ6,0 мм | Φ8,4 мм | φ6,0 мм | ||
| Дистальный конец *4 | 24,2 мм | 21,1 мм | 29,5 мм | |||
| Отвод масла с линзы видеоэндоскопа | ー | |||||
Адаптеры для стерео-измерений (4,0 мм и 6,0 мм):
| AT50D/50D-IV94 | AT50S/50S-IV94 | AT60D/60D-IV96 | AT60S/60S-IV96 | ||
| Оптическая система | Поле зрения | 50°/50° | 60°/60° | ||
| Направление обзора | Прямое | Боковое | Прямое | Боковое | |
| Глубина поля *2 | от 5 до ∞ мм | от 4 до ∞ мм | от 5 до ∞ мм | от 4 до ∞ мм | |
| Дистальный конец | Наружный диаметр *3 | φ4,0 мм | φ6,0 мм | ||
| Дистальный конец *4 | 24,3 мм | 28,4 мм | 24,9 мм | 31,3 мм | |
*1. Режим стереоизмерений требует активации (опция).
*2. Обозначает дистанцию просмотра с оптимальным фокусом.
*3. С установленным адаптером, зонд может проникать в отверстия диаметром 4,0 мм, 6,0 мм и 8,4 мм.
*4. Соответствует длине жесткого участка рабочей части в районе дистального конца
|
