Универсальные эндоскопы SATEKO серии U – это видеоэндоскопы, преимущественно выполненные в формфакторе "моноблок", когда базовый модуль и зонд представляют собой единое целое и обладающие 4-х сторонней артикуляцией. Исключение по формфактору – только решение с монитором диагональю 8 дюймов. Здесь базовый блок располагается отдельно от блока управления артикуляцией. Эндоскопы SATEKO серии U с 4-х сторонней артикуляцией представляют собой современные универсальные устройства для промышленной диагностики и сферы безопасности. Управление артикуляцией на эндоскопах с 4-х сторонней артикуляцией SATEKO осуществляется посредством джойстика (качающегося рычажка). Система управления, в зависимости от модели эндоскопа, может быть либо механической, либо электромагнитной.
Эндоскопы с 4-х сторонней артикуляцией SATEKO представлены с камерами различной глубины резкости, угла и направления обзора, гибкими зондами различной длины.
Универсальные видеоэндоскопы SATEKO серии U являются отличным решением для использования в широчайшем спектре ситуаций, как в промышленности, так и в области безопасности.

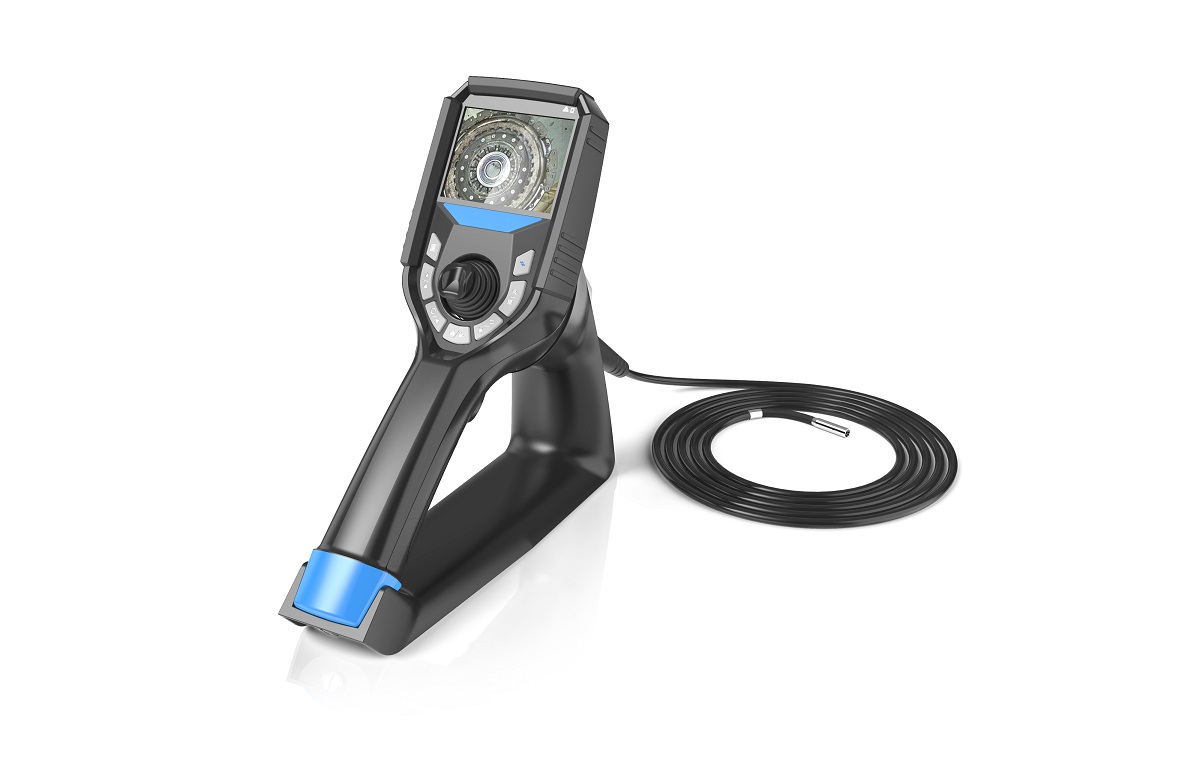

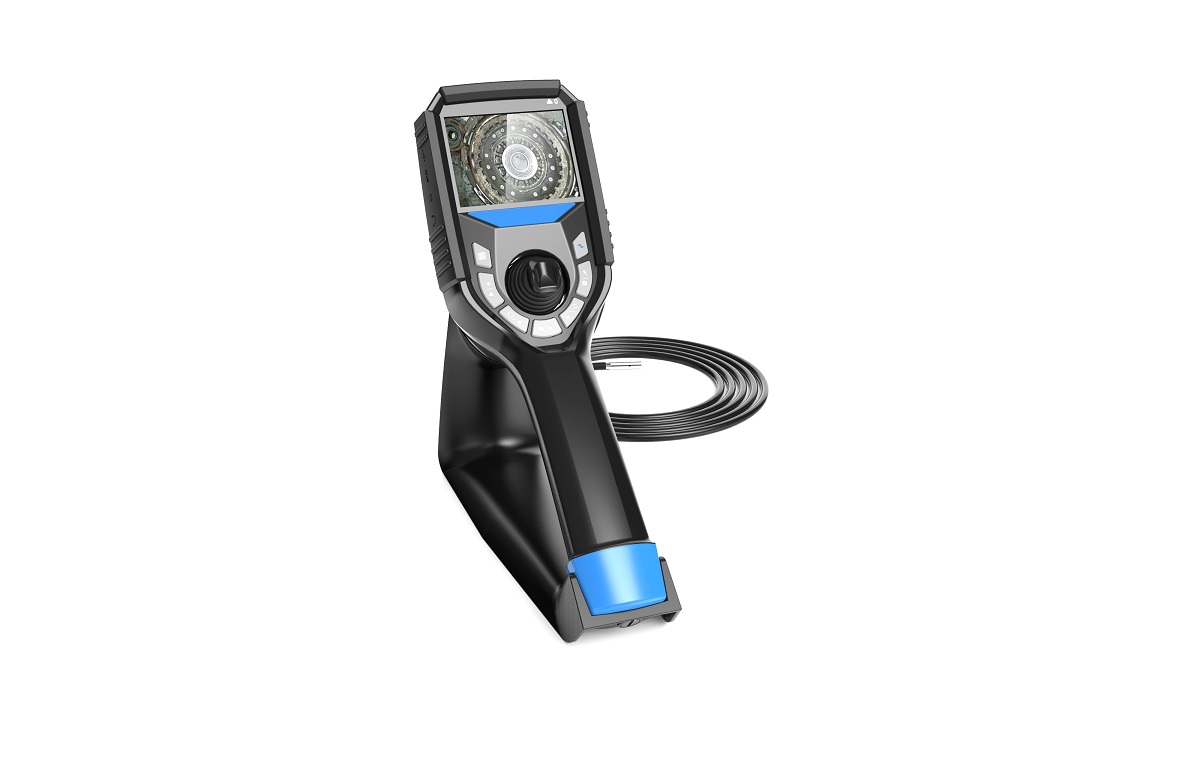

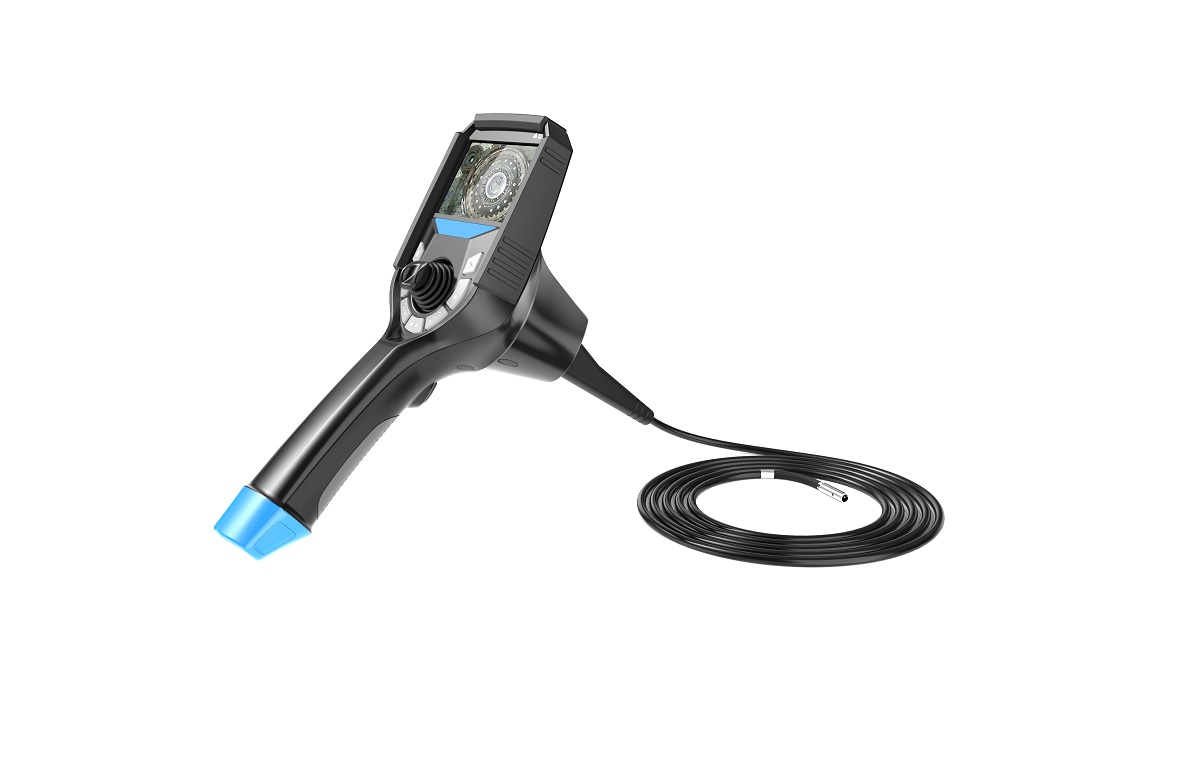

Видеоэндоскоп SATEKO U-M351 с экраном диагональю 3,5 дюйма представляет собой уникальное мобильное устройство для проведения полноценного инспектирования скрытых дефектов / или объектов.
Модульная конструкция эндоскопа позволяет использовать модуль управления с разными зондами, выпускаемыми для этого эндоскопа, что при мобильном использовании предоставляет дополнительное преимущество.
В видеоэндоскпе SATEKO U-M351 реализован механический принцип управления артикуляцией. Максимальный угол поворота дистального конца относительного прямого положения составляет 160⁰.

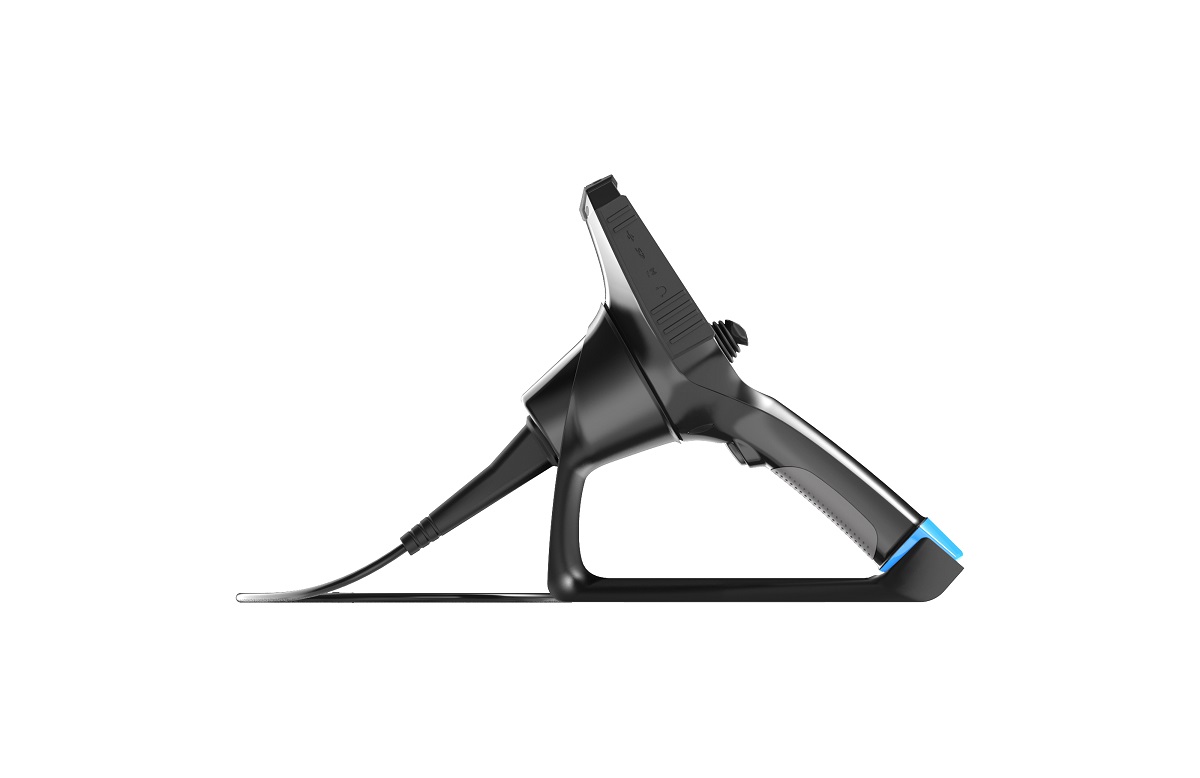

Подставка под модуль управления удобно фиксирует эндоскоп на горизонтальной поверхности, и позволяет проводить длительные наблюдения.
При небольшом размере и весе видеоэндоскоп SATEKO U-M351 обладает всем перечнем основного функционала стандартного промышленного видеоэндскопа.
Модуль управления
|
Характеристика |
Значение |
|
Размеры |
315х103х173 мм (модуль управления с монитором) 420х520х220 мм (кейс для транспортировки и хранения) |
|
Вес |
1,26 кг (модуль управления с монитором) 6,5 кг (с кейсом для транспортировки и хранения) |
|
Экран |
Диагональ экрана 3.5 дюймов (8,89 см). IPS матрица с улучшенной цветопередачей. Промышленное исполнение. |
|
Разрешение экрана |
720*576 точек |
|
Управление артикуляцией |
Механический привод с артикуляцией дистального конца на 360⁰ |
|
Сброс настроек предыдущего наблюдения |
Осуществляется автоматически |
|
Аудио |
Интерфейс 3.5мм для подключения наушников |
|
Функции |
Запись фото, видео, управление подсветкой, просмотр увеличение / уменьшение изображения |
|
Хранилище данных |
Высокосортная SD карта ёмкостью до 16Gb |
|
Порты обмена данными |
Интерфейс для SD карты, TVOUT сигнальный интерфейс, интерфейс для заряда батарей, Mini USB интерфейс, 3.5 мм разъём для наушников |
|
Батарея |
Одна сменная литиевая батарея типа 18650 |
|
Время автономной работы |
До 3 часов (в зависимости от условий окружающей среды) |
|
Время заряда батарей |
До 3 часов |
|
Питание от сети |
100-240В (50/60 Hz) |
|
Управление подсветкой |
6 уровней управления подсветкой |
|
Условия эксплуатации |
-10℃~50℃ при относительной влажности ≤ 75% |
|
Условия хранения |
-10℃~40℃ при относительной влажности ≤ 75% |
Зонды
|
Характеристика |
Значение |
|
|
Диаметры зондов |
4.0±0.1 мм |
6.0±0.1 мм |
|
Доступные длины зондов |
1 – 5 м |
1 – 8 м |
|
Уровень подсветки |
6.000 lux |
20.000 lux |
|
Угол зрения камер |
110° |
80° |
|
Угол артикуляции дистального конца |
Максимальный 170±10° Минимальный 100±10° (зависит от длины зонда) |
|
|
Количество эффективных пикселей |
420.000 пикс. |
|
|
Доступные глубины резкости |
5-80 мм 50 мм - ∞* |
|
|
Направление вращения камеры (дистального конца) |
Механическое вращение на 360° |
|
|
Материал оплётки зонда |
Вольфрамовая водонепроницаемая оплётка |
|
|
Класс защиты |
IP67 |
|
|
Условия эксплуатации |
-10℃~50℃ при относительной влажности ≤ 85% |
|
* – под заказ могут быть предложены другие варианты глубины резкости
Программное обеспечение
|
Характеристика |
Значение |
|
Операционная система |
Многозадачная операционная система реального времени |
|
Пользовательский интерфейс |
Иерархическая система выпадающих меню с навигацией |
|
Управление файлами |
Демонстрация фото, проигрывание видео, удаление, форматирование, блокировка |
|
Увеличение фото / видео во время наблюдения |
5-ти кратный цифровой зум, сохранение |
|
Указание даты и времени съёмки фото / видео |
Может быть включено / выключено |
|
Форматы записи фото |
JPEG, JPG, PNG |
|
Разрешение записи фото |
320×240 |
|
Формат записи видео |
AVI |
|
Разрешение записи видео |
320×240 |
|
Запись звука при записи видео |
Может быть включено / выключено по желанию пользователя |
|
Дополнительные эффекты при записи фото / видео |
Сохранение фото / видео в черно-белом формате |
|
Передача данных |
Через интерфейс Mini USB |
|
Язык интерфейса |
Русский |
|
Вывод изображения на дополнительное устройство (монитор, телевизор) |
Через порт TVOUT |
Комплект поставки видеоэндоскопа SATEKO U-M351
|
№ |
Наименование |
Количество |
|
1 |
Модуль управления с монитором и зондом |
1 |
|
2 |
Зонд |
1 |
|
3 |
Литиевая батарея 18650 |
2 |
|
4 |
Зарядное устройство для литиевой батареи 18650 |
1 |
|
5 |
Mini USB кабель для подключения к компьютеру |
1 |
|
6 |
Зарядное устройство для сети 220В |
1 |
|
7 |
Наушники |
1 |
|
8 |
Кабель для передачи видео |
1 |
|
9 |
Карта памяти SD8Gb в боксе для хранения |
1 |
|
10 |
Набор для ухода за лизами |
1 |
|
11 |
Инструкция |
1 |
|
12 |
Технический паспорт с гарантийным талоном |
1 |
|
13 |
Кейс для хранения и переноски |
1 |
Все зонды видеоэндоскопов SATEKO серии U являются гибкими и имеют сверхпрочную многослойную плетёную оплётку из вольфрама.
Внимание! Производитель оставляет за собой право менять комплектность поставки.
Информация для заказа
|
U-M3.5.1-2.8-1.0-(3-25) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 3,5" с 4-х сторонней артикуляцией 160±20ᵒ, камера диам. 2.8±0.1 мм, прямой обзор, CMOS 640*480 pix, DOF (7-80мм), FOV 110°±5°, 6000 lux, длина зонда 1 м в кейсе |
|
U-M3.5.1-2.8-1.5-(3-25) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 3,5" с 4-х сторонней артикуляцией 160±20ᵒ, камера диам. 2.8±0.1 мм, прямой обзор, CMOS 640*480 pix, DOF (7-80мм), FOV 150°±5°, 6000 lux, длина зонда 1,5 м в кейсе |
|
U-M3.5.1-2.8-2.0-(3-25) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 3,5" с 4-х сторонней артикуляцией 140±20ᵒ, камера диам. 2.8±0.1 мм, прямой обзор, CMOS 640*480 pix, DOF (7-80мм), FOV 110°±5°, 6000 lux, длина зонда 2 м в кейсе |
|
U-M3.5.1-2.8-1.0-(10-50) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 3,5" с 4-х сторонней артикуляцией 160±20ᵒ, камера диам. 2.8±0.1 мм, прямой обзор, CMOS 640*480 pix, DOF (10-50мм), FOV 110°±5°, 6000 lux, длина зонда 1 м в кейсе |
|
U-M3.5.1-2.8-1.5-(10-50) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 3,5" с 4-х сторонней артикуляцией 160±20ᵒ, камера диам. 2.8±0.1 мм, прямой обзор, CMOS 640*480 pix, DOF (10-50мм), FOV 150°±5°, 6000 lux, длина зонда 1,5 м в кейсе |
|
U-M3.5.1-2.8-2.0-(10-50) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 3,5" с 4-х сторонней артикуляцией 140±20ᵒ, камера диам. 2.8±0.1 мм, прямой обзор, CMOS 640*480 pix, DOF (10-50мм), FOV 110°±5°, 6000 lux, длина зонда 2 м в кейсе |
|
U-M3.5.1-3.9.D-3.0-(7-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 3,5" с 4-х сторонней артикуляцией 140±20ᵒ, камера диам. 3.9±0.1 мм, прямой обзор, CMOS 720*576 pix, DOF (7-80мм), FOV 110°±5°, 6000 lux, длина зонда 3 м в кейсе |
|
U-M3.5.1-3.9.D-2.0-(7-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 3,5" с 4-х сторонней артикуляцией 140±20ᵒ, камера диам. 3.9±0.1 мм, прямой обзор, CMOS 720*576 pix, DOF (7-80мм), FOV 110°±5°, 6000 lux, длина зонда 2 м в кейсе |
|
U-M3.5.1-3.9.D-1.5-(7-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 3,5" с 4-х сторонней артикуляцией 160±20ᵒ, камера диам. 3.9±0.1 мм, прямой обзор, CMOS 720*576 pix, DOF (7-80мм), FOV 150°±5°, 6000 lux, длина зонда 1,5 м в кейсе |
|
U-M3.5.1-3.9.D-1.0-(7-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 3,5" с 4-х сторонней артикуляцией 160±20ᵒ, камера диам. 3.9±0.1 мм, прямой обзор, CMOS 720*576 pix, DOF (7-80-50мм), FOV 110°±5°, 6000 lux, длина зонда 1 м в кейсе |
|
U-M3.5.1-6.0.D.D-1.0-(7-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 3,5" с 4-х сторонней артикуляцией 160±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 720*576 pix, DOF (7-80мм), FOV 80°±5°, 20.000 lux, длина зонда 1 м в кейсе |
|
U-M3.5.1-6.0.D.D-1.5-(7-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 3,5" с 4-х сторонней артикуляцией 150±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 720*576 pix, DOF (7-80мм), FOV 80°±5°, 20.000 lux, длина зонда 1,5 м в кейсе |
|
U-M3.5.1-6.0.D.D-2.0-(7-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 3,5" с 4-х сторонней артикуляцией 150±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 720*576 pix, DOF (7-80мм), FOV 80°±5°, 20.000 lux, длина зонда 2 м в кейсе |
|
U-M3.5.1-6.0.D.D-3.0-(7-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 3,5" с 4-х сторонней артикуляцией 140±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 720*576 pix, DOF (7-80мм), FOV 80°±5°, 20.000 lux, длина зонда 3 м в кейсе |
|
U-M3.5.1-6.0.D.D-4.0-(7-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 3,5" с 4-х сторонней артикуляцией 140±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 720*576 pix, DOF (7-80мм), FOV 80°±5°, 20.000 lux, длина зонда 4 м в кейсе |
|
U-M3.5.1-6.0.D.D-5.0-(7-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 3,5" с 4-х сторонней артикуляцией 120±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 720*576 pix, DOF (7-80мм), FOV 80°±5°, 20.000 lux, длина зонда 5 м в кейсе |
|
U-M3.5.1-6.0.D.D-6.0.D-(7-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 3,5" с 4-х сторонней артикуляцией 100±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 720*576 pix, DOF (7-80мм), FOV 80°±5°, 20.000 lux, длина зонда 6 м в кейсе |
|
U-M3.5.1-6.0.D.D-7.0-(7-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 3,5" с 4-х сторонней артикуляцией 90±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 720*576 pix, DOF (7-80мм), FOV 80°±5°, 20.000 lux, длина зонда 7 м в кейсе |
|
U-M3.5.1-6.0.D.D-8.0-(7-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 3,5" с 4-х сторонней артикуляцией 90±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 720*576 pix, DOF (7-80мм), FOV 80°±5°, 20.000 lux, длина зонда 8 м в кейсе |
|
