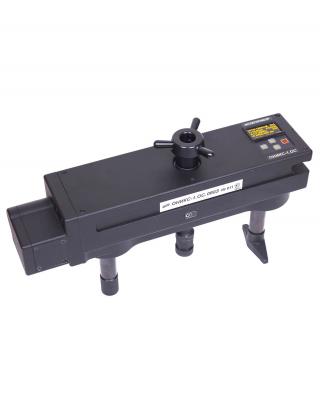

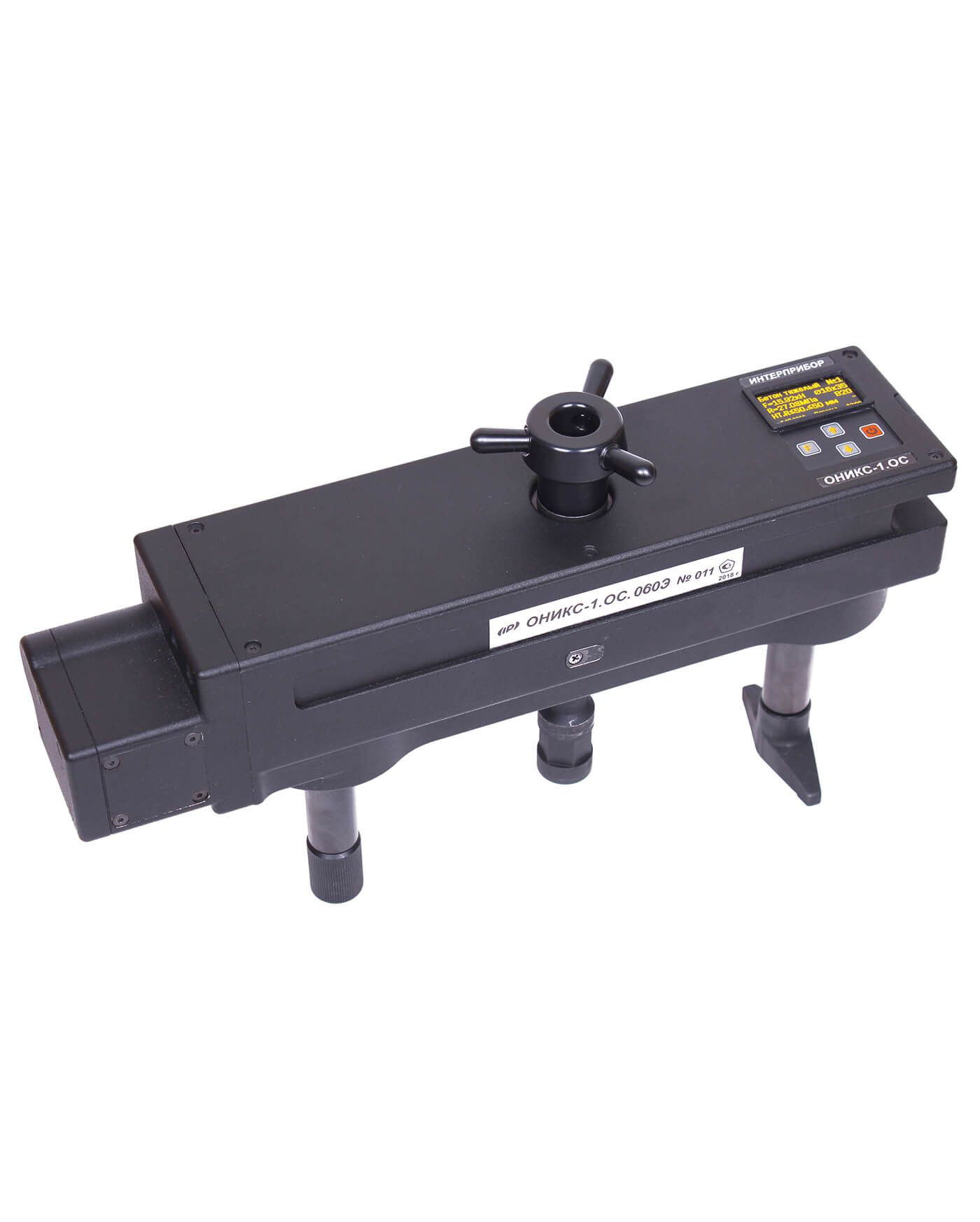

Описание измерителя ОНИКС-1.ОС.Э:
ОНИКС-1.ОС предназначен для определения прочности бетона и его класса бетона методом отрыва со скалыванием по ГОСТ 22690 на объектах строительства, при обследовании зданий, сооружений и конструкций.
Прибор используют для определения и уточнения градуировочных характеристик ультразвуковых и ударно-импульсных приборов в соответствии с ГОСТ 17624 Приложения Б, В и ГОСТ 22690 Приложения Е, Ж.
Преимущества гидравлического пресса:
- В ОНИКС-1.ОС.060Э впервые применены инновационные технические решения: реализован полностью автоматический цикл измерения за счет использования высокопроизводительного электропривода, исключено проскальзывание анкера и стабилизирован конус вырыва; существенно улучшены метрологические и эксплуатационные характеристики (патент)
- Встроенный литиевый аккумулятор большой емкости обеспечивает более 150 вырывов (при температуре окружающей среды 25 °С)

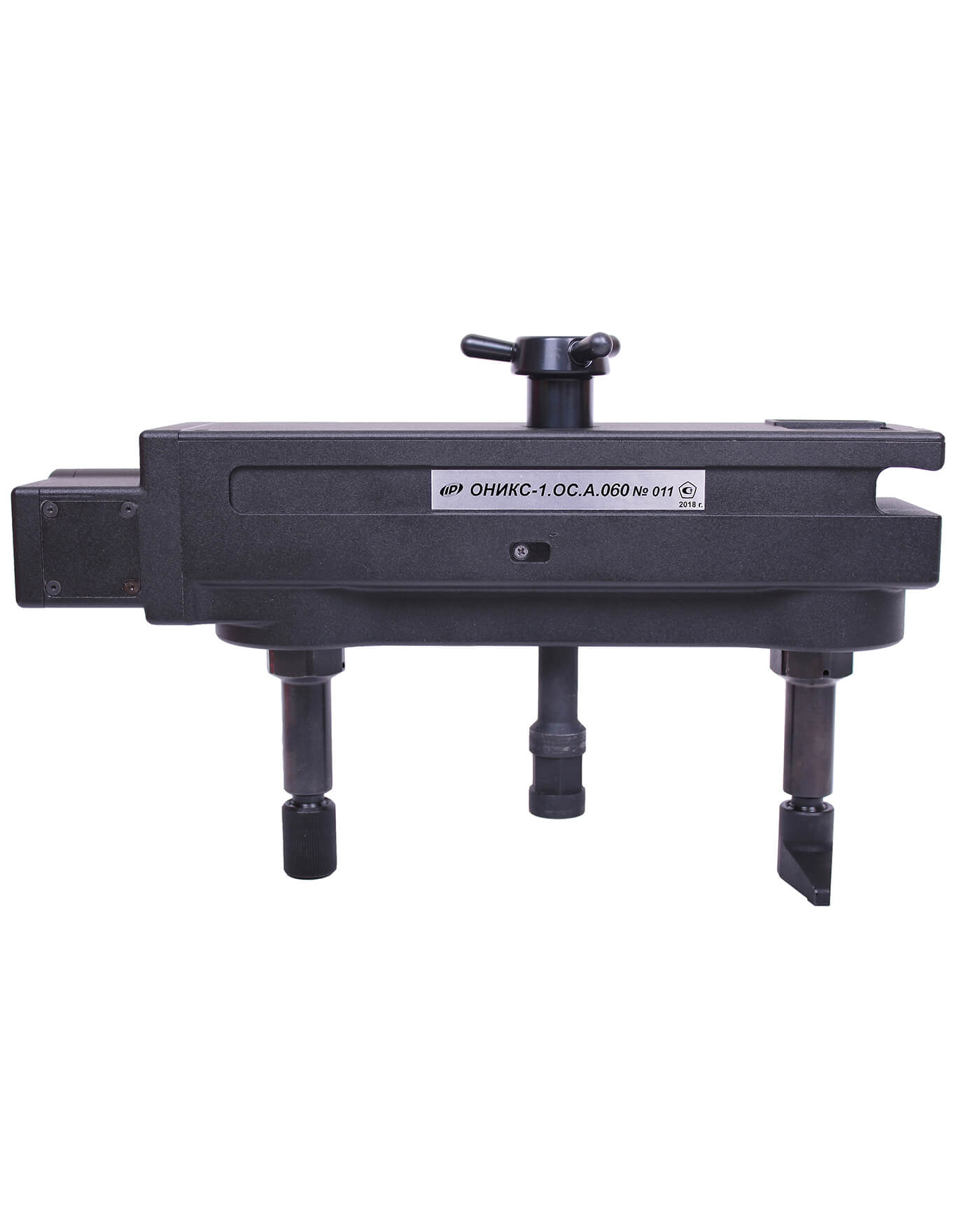

- Обновленная эргономичная, компактная и лёгкая конструкция с двумя силовыми гидроцилиндрами-опорами, с самоустановкой оси вырыва и винтовым соединением анкера с тягой, упрощающая установку на объект во время испытаний без перекосов, регулировок и проскальзываний, а также исключающая падение прибора (патент)
- Удобный штурвал для быстрого создания предварительного натяжения анкера (с усилием до 5 кН) при установке прибора на объект контроля
- Легкая, безопасная и удобная установка прибора на объект контроля, особенно на вертикальных поверхностях
- Функция автоматического ограничения превышения рабочего хода
- Большой запас прочности конструкции; конструктивные элементы прибора выполнены из высокопрочных и легких материалов, минимизирующих его габариты и вес
- Контрастный монохромный OLED дисплей
- Для работы с высокопрочными бетонами существенно доработана конструкция прибора: использовано запатентованное решение с двумя приводными гидроцилиндрами, редуктором и двумя силовыми опорными цилиндрами, создающими диапазон нагрузок до 60 кН
- Прибор комплектуется специализированным расточным устройством с высокооборотным электроприводом и алмазным режущим элементом (для формирования кольцевой проточки в шпуре, обеспечивающей надежную фиксацию анкера)
- Новая усиленная конструкция анкеров из высокопрочной булатной стали с многократно увеличенным эксплуатационным ресурсом
Основные функции прибора Оникс-1.ОС.Э:

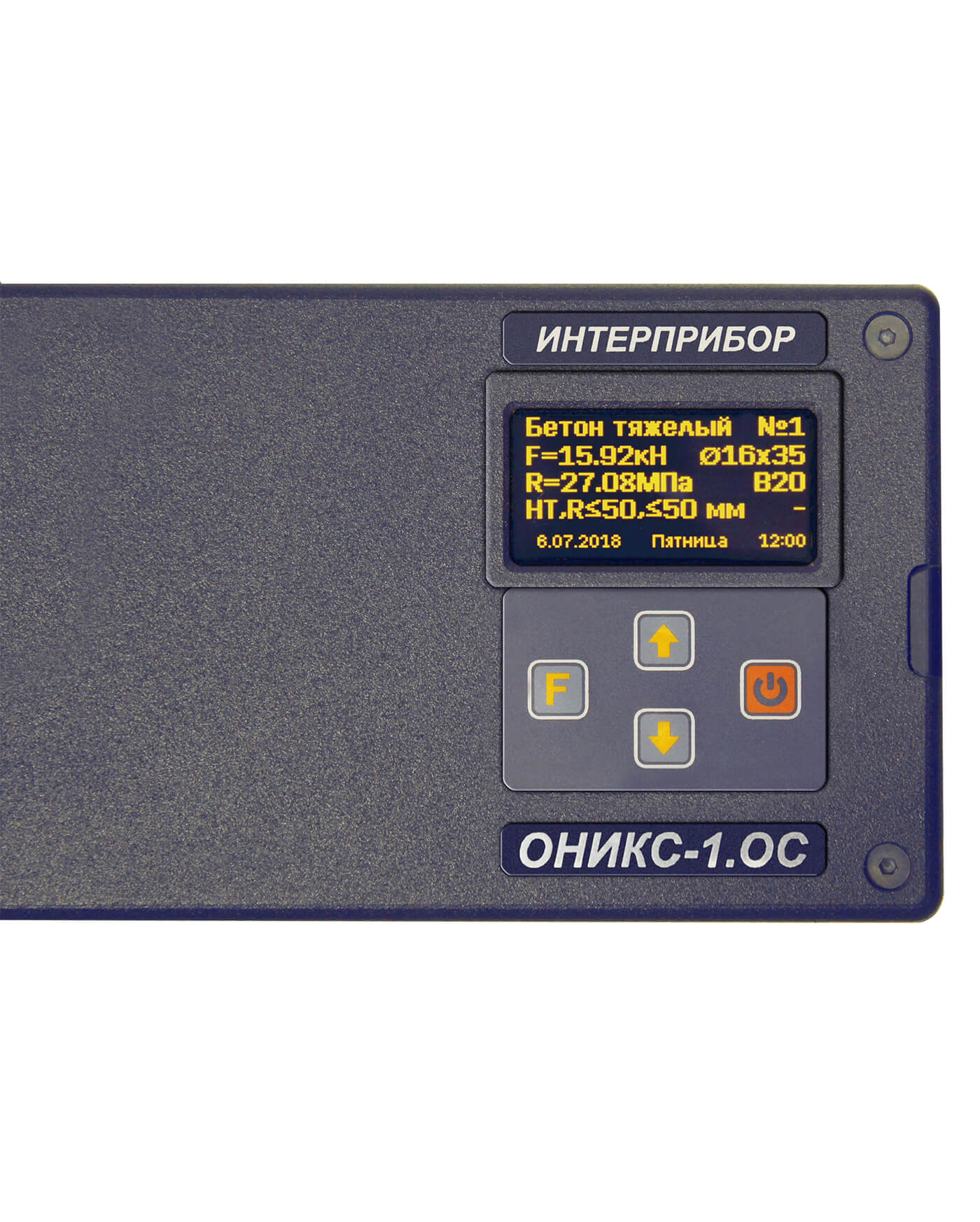

- Полностью автоматический цикл измерения с индикацией на графическом дисплее с подсветкой
- Автоматическая фиксация усилия вырыва анкера
- Вычисление прочности бетона с учетом его вида, способа твердения, типоразмера анкера, статистическая обработка результатов испытаний
- Установка градуировочных характеристик для испытания новых материалов
- Архивация 800 протоколов испытаний с датой и временем измерений
- Программируемое автоматическое отключение прибора при перерывах в работе
- Русский и английский язык меню и текстовых сообщений
- Разъем USB для работы с компьютером и заряда аккумулятора
- Специализированная сервисная компьютерная программа
Технические характеристики измерителя прочности Оникс-1.ОС.Э:
| |
Оникс-1.ОС.060 |
Оникс-1.ОС.100 |
| Диапазон измерения нагрузок, кН |
5...50 |
5...100 |
| Пределы допускаемой основной относительной погрешности при измерения нагрузки, % |
±2.0 |
±2.0 |
| Габаритные размеры, мм |
343х80х180 |
343х80х180 |
| Масса прибора, не менее кг |
5,9 |
5,9 |
| Типоразмеры анкеров, мм (ø x h) |
16х35 |
16х35 |
| |
24х48 |
24х48 |
Сервисная компьютерная программа:
- Перенос результатов измерений в ПК
- Архивация, документирование и обработка результатов
- Экспорт в Excel, сохранение в текстовый формат для других программ

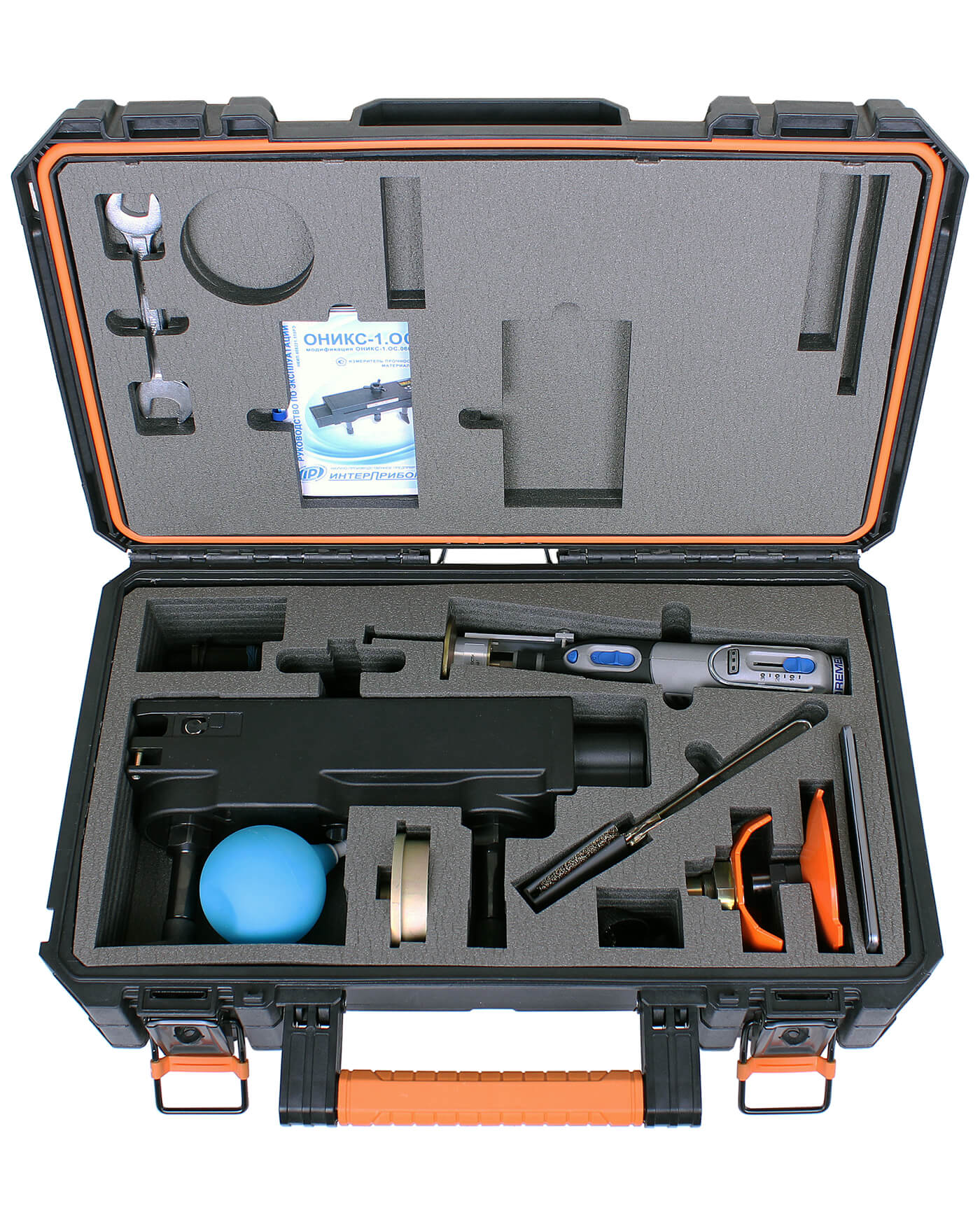

Комплект поставки прибора:
- Пресс гидравлический со встроенным электронным блоком:
- ОНИКС-1.ОС.060Э - рабочая нагрузка до 60 кН
- ОНИКС-1.ОС.100Э - рабочая нагрузка до 100 кН
- Анкера классические:
- Сегменты классические:
- Микрометрическая гайка
- Рожковый ключ:
- ОНИКС-1.ОС.060Э - 19х24 мм
- ОНИКС-1.ОС.100Э - 22х24 мм
- Смазка техническая Литол-24, 100 мл
- Помпа продувная
- Металлическая щетка
- Стропа страховочная
- Зарядное устройство 16,8В (3А)
- Зарядное устройство USB (1А)
- Кабель USB A-miniB
- Программа связи с ПК на "Flash-визитке" / СD
- Руководство по эксплуатации (с отметкой о поверке)
- Кейс пластиковый (2 шт.)
Дополнительная комплектация:
- Анкер ø16x35 мм
- Анкер ø24x48 мм
- Анкер (в сборе) ø16x35 мм классический
- Анкер (в сборе) ø24x48 мм классический
- Сегменты ø16x35 мм
- Сегменты ø24x48 мм
- Сегменты ø16x35 мм классические
- Сегменты ø24x48 мм классические
- Микрометрическая гайка для анкеров ГОСТ
- Бур ø24. Имеет 4 режущие кромки.
