А3-НК. Мера НО-ФТ.05

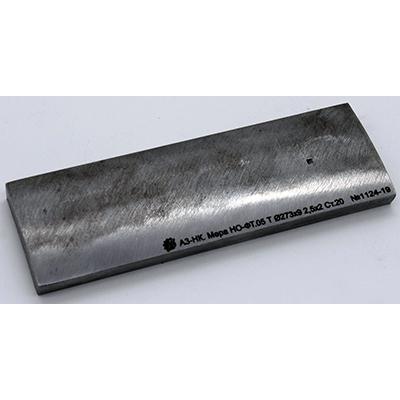

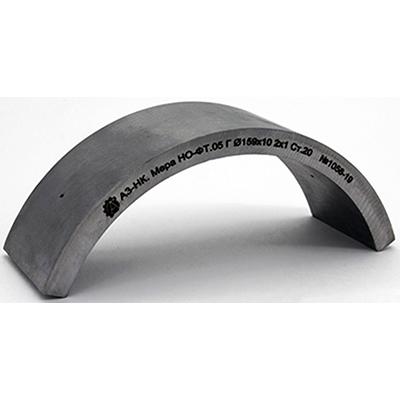

Мера НО-ФТ.05 представляет собой изделие в виде фрагмента трубы с расположенным на ней зарубкой.
Меры НО-ФТ.05 применяют для настройки чувствительности и длительности развертки дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями.
Технические характеристики меры НО-ФТ.05:
Длина меры, не более, мм
250
Ширина меры, не более, мм
70
Шероховатость Rz рабочих поверхностей меры, не более, мкм
40
Масса, не более, кг
20
Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.
Метрологические характеристики:
Мера НО-ФТ.05
Диапазон номинальных значений толщины меры, мм
от 2 до 70
Диапазон номинального значения ширины зарубки, мм
от 0,5 до 6,0
Диапазон номинального значения глубины зарубки, мм
от 0,5 до 6,0
Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, ширины и глубины зарубки, мм
±0,1
Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c
- для стали 3
- для стали 20
- для стали 45
- для стали 40Х13
- для стали 12Х18Н10Т
- для медно-цинкового сплава марки Л63
- для алюминиевого сплава Д16
5900 ±133
5900 ±133
5920 ±133
6040 ±133
5740 ±133
4430 ±133
6360 ±133
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с
± 75
Комплект поставки:
Комплект мер дефектоскопические А3-НК
Футляр
Транспортная упаковка
Руководство по эксплуатации
Паспорт
Методика поверки МП 066.Д4-19
