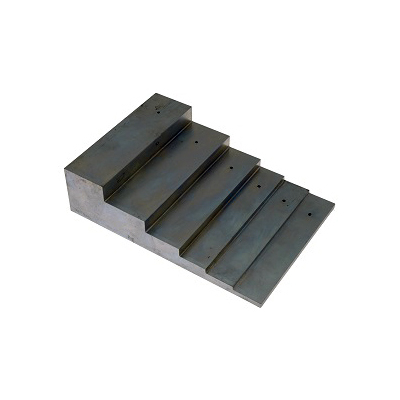

Комплект настроечных образцов (мер) по РД РОСЭК-001-96

Стандартные образцы предприятия (меры) с отражателями типа «плоскодонное отверстие» и «зарубка» в соответствии с требованиями РД РОСЭК-001-96 применяют для настройки предельной чувствительности, блока ВРЧ и глубиномера ультразвуковых дефектоскопов при контроле прямыми и наклонными совмещенными и раздельно-совмещенными преобразователями.

Технические характеристики настроечных образцов (мер):

• Настроечный образец (мера) может иметь один или несколько отражателей типа «плоскодонное отверстие» или один или два отражателя типа «зарубка»
• Геометрические размеры стандартных образцов (мер) и отражателей типа «плоскодонное отверстие» и «зарубка» определяются требованиями РД РОСЭК-001-96
• Шероховатость обработки поверхности настроечных образцов (мер), на которой размещают ультразвуковой преобразователь при настройке, не превышает Rz 40
• Предпочтительным считается изготовление стандартных образцов (мер) из материала Заказчика т.к. настроечный образец (мера) по своим акустическим свойствам будет соответствовать объекту контроля
• Настроечные образцы (меры) могут быть изготовлены из стали: 20; 45; 09г2с; 12Х18Н10Т; 08Х18Н10Т и др.
• Все образцы изготавливаются в соответствии с ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые»
• Требования к материалу, геометрическим размерам стандартных образцов (мер), количеству и размерам отверстий определяются нормативно-технической документацией на контроль и поставленными задачами (определяется ли предельная чувствительность, либо необходима настройка блока ВРЧ дефектоскопа)

Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.

Комплект поставки:

• Комплект настроечных образцов
• Паспорт
• Документ о прохождении метрологической аттестации (калибровка)
