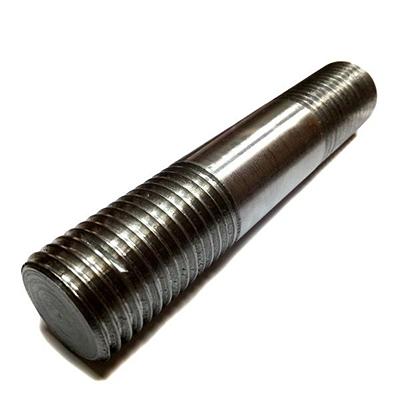

Настроечные образцы (меры) для контроля шпилек и анкерных болтов по РД 19.100.00-КТН-036-13

Настроечные образцы (меры) для ультразвукового контроля анкерных болтов/шпилек в соответствии с требованиями РД-19.100.00-КТН-036-13 предназначены для настройки чувствительности при проведении УЗК прямыми совмещенными ультразвуковыми преобразователями.

Отличительные особенности:

• Настроечные образцы (меры) изготавливаются из анкерных болтов/шпилек того же типоразмера что и анкерные болты/шпильки которые подлежат контролю
• Настроечные образцы (меры) имеют три искусственных дефекта типа «пропил» расположенных в резьбовой части образца (меры)
• Шероховатость обработки поверхности настроечных образцов (мер), на которой размещают ультразвуковой преобразователь при настройке, не должна превышает Rz 40
• Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты переаттестации, условия хранения
• Настроечные образцы (меры) могут быть изготовлены из стали: 20; 45; 09г2с; 12Х18Н10Т; 08Х18Н10Т и др.
• Все образцы изготавливаются в соответствии с ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые»

Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.
