Настроечные образцы (меры) по СТО ГК Трансстрой 012-2007

Стандартные образцы предприятия (меры) с отражателем типа «боковое цилиндрическое отверстие» в соответствии с СТО-ГК «Трансстрой»-012-2007 применяют для настройки предельной чувствительности и блока ВРЧ ультразвуковых дефектоскопов при контроле наклонными преобразователями.

Технические характеристики настроечных образцов:

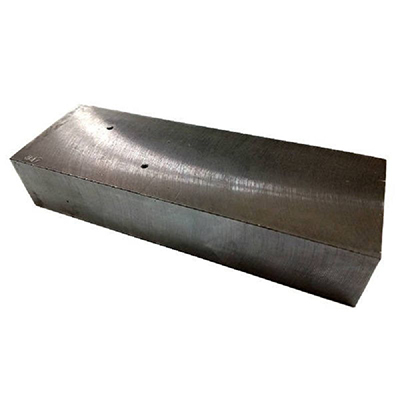

• Настроечный образец (мера) имеет два отражателя типа «боковое цилиндрическое отверстие»
• Диаметр каждого из отражателей составляет 2 мм, а глубина залегания определяются в зависимости от толщины контролируемого объекта
• Предпочтительным считается изготовление стандартных образцов (мер) из материала Заказчика т.к. настроечный образец (мера) по своим акустическим свойствам будет соответствовать объекту контроля
• Настроечные образцы (меры) могут быть изготовлены из стали: 20; 45; 09г2с; 12Х18Н10Т; 08Х18Н10Т и др. материалов
• Все образцы изготавливаются в соответствии с ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые»

Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.
