Настроечные образцы (меры) с нахлесточным сварным швом

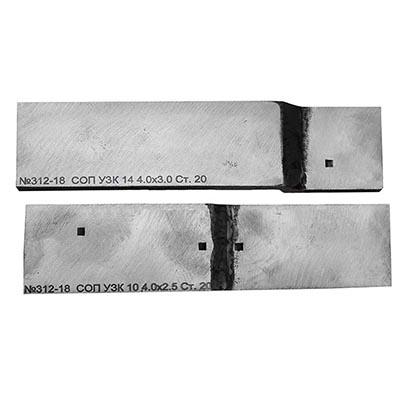

Плоские настроечные образцы (меры) с нахлесточным сварным швом и с отражателями типа «зарубка» применяют для настройки чувствительности и длительности развертки дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями в соответствии с требованиями РД-25.160.10-КТН-016-15.

Технические характеристики настроечных образцов:

• Настроечный образец (мера) выполняется из заготовки, содержащей нахлесточный сварной шов, соответствующий требованиям РД-25.160.10-КТН-016-15
• Настроечный образец (мера) может иметь несколько отражателей типа «зарубка» имеющих разную площадь, часть из которых выполняется в околошовной зоне
• Геометрические размеры стандартных образцов (мер), отражателей типа «зарубка» определяются РД-25.160.10-КТН-016-15
• Предпочтительным считается изготовление стандартных образцов (мер) из материала Заказчика т.к. настроечный образец (мера) по своим акустическим свойствам будет соответствовать объекту контроля
• Настроечные образцы (меры) могут быть изготовлены из стали: 20; 45; 09г2с; 12Х18Н10Т; 08Х18Н10Т и др. материалов
• Все образцы изготавливаются в соответствии с ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые»

Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.
