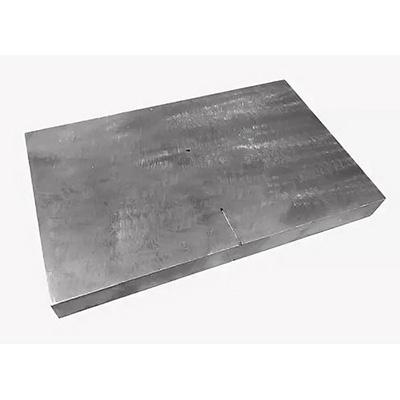

Настроечные образцы (меры) с отражателем типа прямоугольный паз (пропил)

Плоские настроечные образцы (меры) с отражателями типа «прямоугольный паз» применяют для настройки чувствительности и длительности развертки дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями в соответствии с требованиями ГОСТ 17410-78 и др.

Технические характеристики настроечных образцов:

• Настроечный образец (мера) может иметь один и более отражателей типа «прямоугольный паз» разного размера, а также отражатели других типов в соответствии с требованиями НТД
• Допускается изготовление настроечных образцов (мер) с несколькими искусственными отражате­лями при условии, что расположение их в стандартном образце исключает их взаимное влияние друг на друга при настройке чувствительности дефектоскопа
• Геометрические размеры стандартных образцов (мер), отражателей типа «прямоугольный паз» и других отражателей выполненных на образце определяются НИД на проведения контроля
• Предпочтительным считается изготовление стандартных образцов (мер) из материала Заказчика т.к. настроечный образец (мера) по своим акустическим свойствам будет соответствовать объекту контроля
• Настроечные образцы (меры) могут быть изготовлены из стали: 20; 45; 09г2с; 12Х18Н10Т; 08Х18Н10Т и др. материалов
• Все образцы изготавливаются в соответствии с ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые»

Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.
