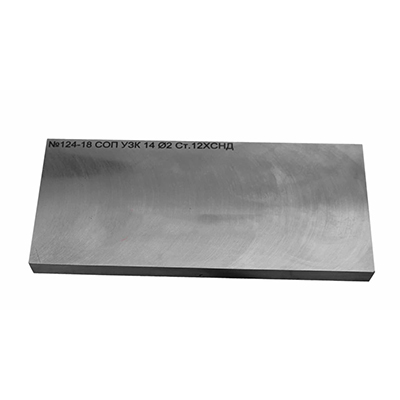

Настроечные образцы (меры) с отражателем типа сквозное отверстие

Стандартные образцы предприятия (меры) с отражателем типа «боковое цилиндрическое отверстие» (БЦО) применяют для настройки предельной чувствительности и блока ВРЧ ультразвуковых дефектоскопов при контроле наклонными преобразователями.

Технические характеристики настроечных образцов:

• Настроечный образец (мера) может иметь одно или несколько отражателей типа «боковое цилиндрическое отверстие»
• Геометрические размеры стандартных образцов (мер) и отражателей типа «боковое цилиндрическое отверстие» определяются НТД на проведение контроля
• Предпочтительным считается изготовление стандартных образцов (мер) из материала Заказчика т.к. настроечный образец (мера) по своим акустическим свойствам будет соответствовать объекту контроля
• Настроечные образцы (меры) могут быть изготовлены из стали: 20; 45; 09г2с; 12Х18Н10Т; 08Х18Н10Т и др. материалов в соответствии с документами ВСН 012-88, СНиП 3.03.01-87, РД 34.17.302-97, ПБ 03-585-03, СТО 00220256-005-2005, ОП 501 ЦД-97, ВСН 012-88, РД РОСЭК-001-96 и т.д.
• Все образцы изготавливаются в соответствии с ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые»
• Требования к материалу, геометрическим размерам стандартных образцов (мер), количеству и размерам отверстий определяются нормативно-технической документацией на контроль и поставленными задачами (определяется ли предельная чувствительность, либо необходима настройка блока ВРЧ дефектоскопа)

Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.
