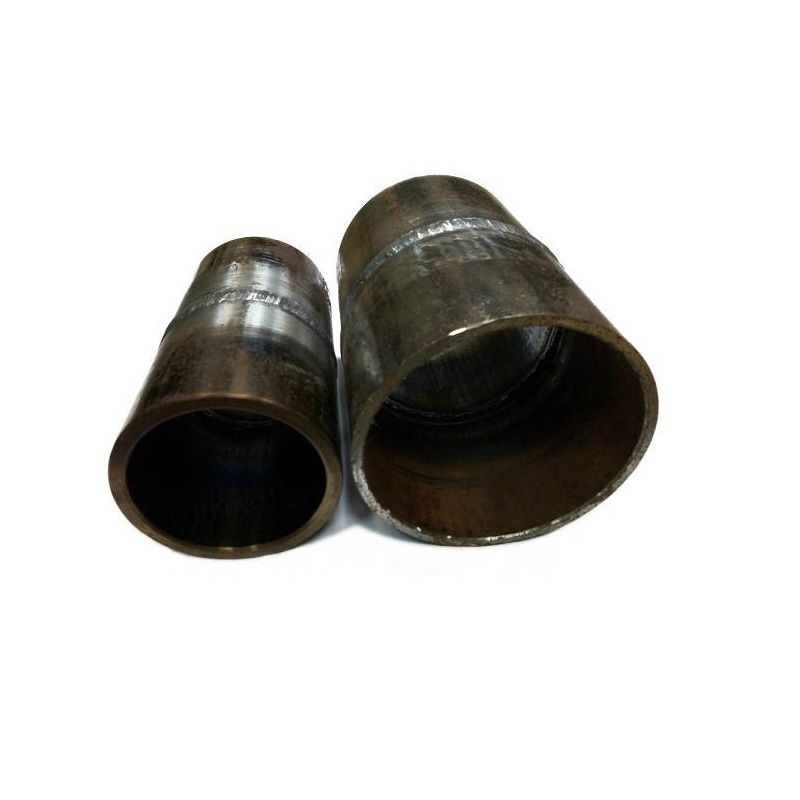

Настроечные образцы (меры) трубные со сварным швом

Трубные настроечные образцы (меры) со стыковым сварным швом с отражателями типа «плоскодонное отверстие» и отражателем типа «боковое цилиндрическое отверстие» применяют для настройки чувствительности и длительности развертки дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями в соответствии с требованиями РД-25.160.10-КТН-016-15.

Технические характеристики настроечных образцов:

• Настроечный образец (мера) выполняется из заготовки, содержащей стыковой сварной шов, соответствующий требованиям РД-25.160.10-КТН-016-15
• Настроечный образец (мера) несколько отражателей типа «плоскодонное отверстие» имеющих разную глубину залегания и диаметр, часть из которых выполняется в околошовной зоне и один отражатель типа «боковое цилиндрическое отверстие» расположенный непосредственно в зоне сварки
• Геометрические размеры стандартных образцов (мер), отражателей типа «плоскодонное отверстие» и отражателей типа «боковое цилиндрическое отверстие» РД-25.160.10-КТН-016-15
• Предпочтительным считается изготовление стандартных образцов (мер) из материала Заказчика т.к. настроечный образец (мера) по своим акустическим свойствам будет соответствовать объекту контроля
• Настроечные образцы (меры) могут быть изготовлены из стали: 20; 45; 09г2с; 12Х18Н10Т; 08Х18Н10Т и др. материалов
• Все образцы изготавливаются в соответствии с ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые»

Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.
