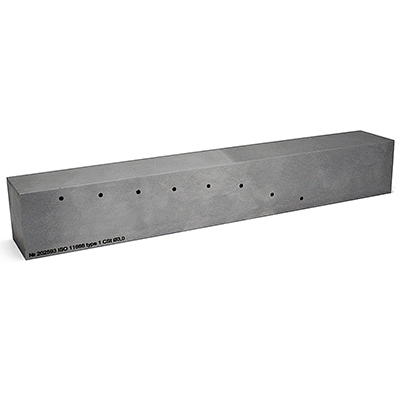

НАСТРОЕЧНЫЙ ОБРАЗЕЦ (МЕРА) ПО ISO 11666

Данный калибровочный блок предназначен для настройки чувствительности ультразвукового дефектоскопа в соответствии с требованиями стандарта ISO 11666:2018 «Неразрушающий контроль сварных соединений. Ультразвуковой контроль. Уровни приемки».

Технические характеристики настроечного образца:

• Настроечный образец (мера) может имеет 8 отражателей типа «боковое цилиндрическое отверстие» расположенных на разной глубине
• Геометрические размеры стандартных образцов (мер) и отражателей типа «боковое цилиндрическое отверстие» определяются ISO 11666:2018
• Шероховатость обработки поверхности настроечных образцов (мер), на которой размещают ультразвуковой преобразователь при настройке, не превышает Rz 40
• Предпочтительным считается изготовление стандартных образцов (мер) из материала Заказчика т.к. настроечный образец (мера) по своим акустическим свойствам будет соответствовать объекту контроля
• Настроечные образцы (меры) могут быть изготовлены из стали: 20; 45; 09г2с; 12Х18Н10Т; 08Х18Н10Т и др. материалов
• Все характеристики данной меры соответствуют ISO 11666:2018 «Неразрушающий контроль сварных соединений. Ультразвуковой контроль. Уровни приемки»

Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.

Комплект поставки:

• Настроечный образец
• Паспорт
• Документ о прохождении метрологической аттестации (калибровка)
