Артикул: D1AW
|
Тип оборудования: призма для ФР преобразователей Sonatest
Производитель: Кропус
Серия: D1AW
Гарантия: 1 год
Описание призм D1AW:
Призма для преобразователей с фазированными решетками фирмы Sonatest (Harfang), полностью аналогичная оригинальной
Подходит для следующих ФР:
- Sonatest T1-PE-2.2M20E1.2P
- Sonatest T1-PE-5.0M32E0.8P
- Sonatest T1-PE-7.5M44E0.6P
- Sonatest D1A-2.25M20E-1.2x12
- Sonatest D1A-5M32E-0.8x12
- SonatestD1A-7.5M44E-0.6x12
- Sonatest D1A-2.25M20EHF-1.2x12
- Sonatest D1A-5M32EHF-0.8x12
- Sonatest D1A-7.5M44EHF-0.6x12

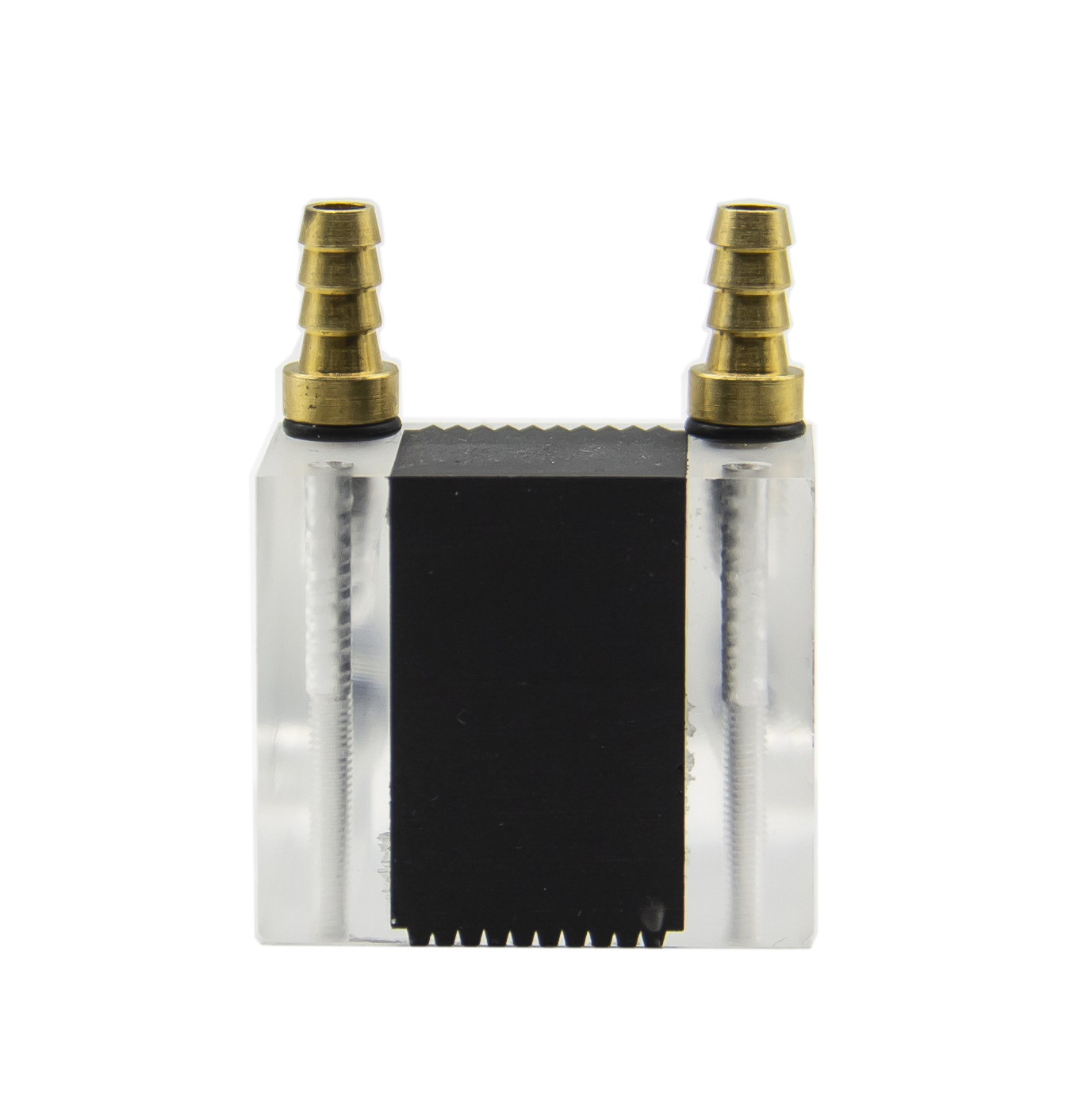

Выпускается как со штуцерами подачи жидкости, так и без
Технические характеристики:
Расстояние между центрами элементов крепления
23,6 мм
Тип элементов крепления
4 х винт М2,5
Материал призмы
Rexolite
Габаритные размеры (ДхШхВ)
48,5 х 32 х 27,5 мм
Контактная поверхность
48,5 x 30 мм
Модели:
|
Модель |
Артикул |
||
|
D1AW-OL12.7 (прямая, 12.7мм) |
D1AW-001A |
||
|
Призма прямая с линией задержки 12,7мм. |
|||
|
D1AW-OL25.4 (прямая, 25.4мм) |
D1AW-002A |
||
|
Призма прямая с линией задержки 25,4мм. |
|||
|
D1AW-N57S (призма наклонная, 57 град) |
D1AW-004A |
||
|
Призма наклонная для поперечных волн с номинальным углом ввода 57 градусов |
|||
|
D1AW-N48L (призма наклонная, 48 град, продольные волны) |
D1AW-005A |
||
|
Призма наклонная для продольных волн с номинальным углом ввода 48 градусов |
|||
|

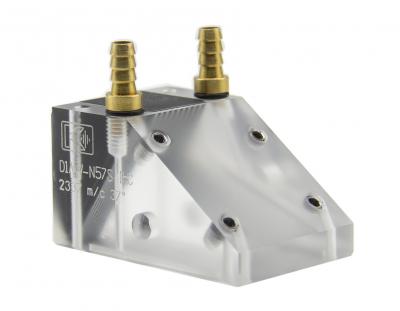

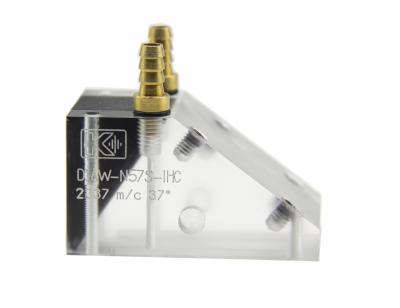

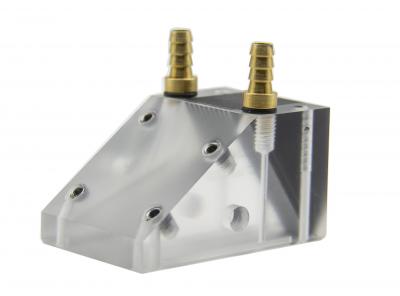

D1AW-N57S-IHC (призма наклонная, 57 град, с подачей жидкости) |
D1AW-004A1 |
||
|
Призма наклонная для поперечных волн с номинальным углом ввода 57 градусов. Со штуцерами подачи акустической жидкости. |
|||
|
D1AW-N57S-114COD-IHC (призма наклонная, 57 град, диам.114мм) |
D1AW-114A |
||
|
Призма наклонная для поперечных волн с номинальным углом ввода 57 градусов. Со штуцерами подачи акустической жидкости. |
|||
|
D1AW-N57S-133COD-IHC (призма наклонная, 57 град, диам.133мм) |
D1AW-133A |
||
|
Призма наклонная для поперечных волн с номинальным углом ввода 57 градусов. Со штуцерами подачи акустической жидкости. |
|||
|
D1AW-N57S-159COD-IHC (призма наклонная, 57 град, диам.159мм) |
D1AW-159A |
||
|
Призма наклонная для поперечных волн с номинальным углом ввода 57 градусов. Со штуцерами подачи акустической жидкости. |
|||
|
D1AW-N57S-219COD-IHC (призма наклонная, 57 град, диам.219мм) |
D1AW-219A |
||
|
Призма наклонная для поперечных волн с номинальным углом ввода 57 градусов. Со штуцерами подачи акустической жидкости. |
|||
|
D1AW-N57S-273COD-IHC (призма наклонная, 57 град, диам.273мм) |
D1AW-273A |
||
|
Призма наклонная для поперечных волн с номинальным углом ввода 57 градусов. Со штуцерами подачи акустической жидкости. |
|||
|
D1AW-N57S-325COD-IHC (призма наклонная, 57 град, диам.325мм) |
D1AW-325A |
||
|
Призма наклонная для поперечных волн с номинальным углом ввода 57 градусов. Со штуцерами подачи акустической жидкости. |
|||
|
D1AW-N57S-325COD-IHC (призма наклонная, 57 град, диам.377мм) |
D1AW-377A |
||
|
Призма наклонная для поперечных волн с номинальным углом ввода 57 градусов. Со штуцерами подачи акустической жидкости. |
|||
|
D1AW-N57S-426COD-IHC (призма наклонная, 57 град, диам.426мм) |
D1AW-426A |
||
|
Призма наклонная для поперечных волн с номинальным углом ввода 57 градусов. Со штуцерами подачи акустической жидкости. |
|||
|
D1AW-N57S-530COD-IHC (призма наклонная, 57 град, диам.530мм) |
D1AW-530A |
||
Призма наклонная для поперечных волн с номинальным углом ввода 57 градусов. Со штуцерами подачи акустической жидкости.
Для контроля труб диаметром 530мм
Состав поставки: призма, паспорт, упаковка
|
