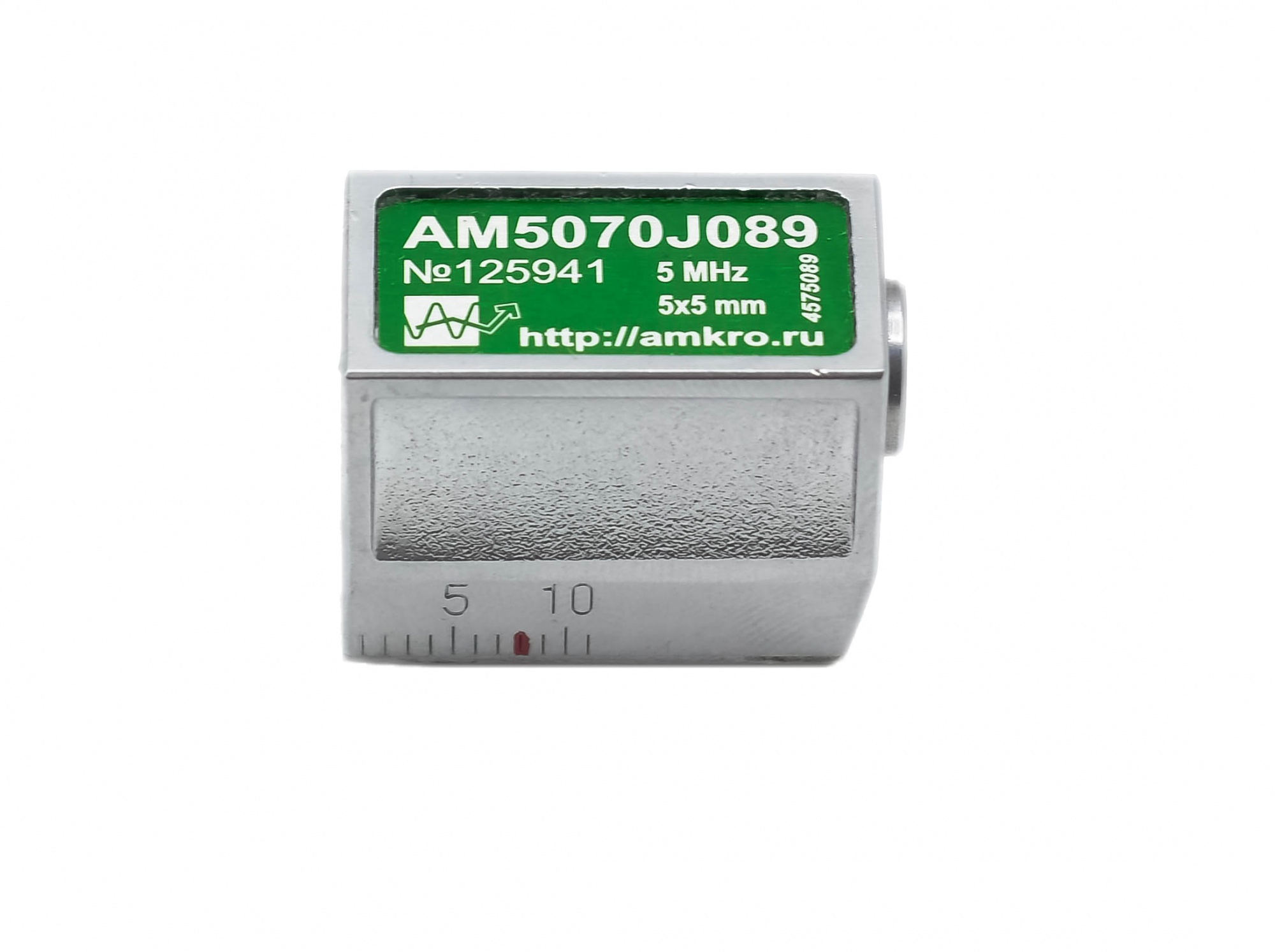

Наклонные совмещенные притертые преобразователи 5 МГц 70 град AM5070Jxx

  • Наклонные совмещенные притертые преобразователи 5 МГц 70 град AM5070Jxx

    /images/all/3/17335/big/img_5.jpg

    jijijij

    Наклонные совмещенные притертые преобразователи 5 МГц 70 град AM5070Jxx

ЦЕНА: 5 700 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Кропус


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: Наклонные совмещенные притертые преобразователи

Производитель: Кропус

Модель: AM5070Jxx

Гарантия: 1 год



Описание:

Ультразвуковые наклонные малогабаритные совмещенные преобразователи для контроля стыковых сварных соединений труб, в том числе малого диаметра. Частота 5 МГц, угол ввода в сталь 70 град.



Выполняются с притиркой под определенный диаметр трубы



Также используются для выявления поперечных дефектов тела трубы указанного диаметра.



Обозначение: AM5070Jxx, где:

  • AM -тип корпуса и конструкции;
  • 50 - частота 5,0 МГц
  • 70 - угол ввода УЗ колебаний 65 градусов (для стали марки 20)
  • J - (joint) обозначение направления притирки (вдоль направления излучения колебаний)
  • xx - диаметр притирки



Наклонные преобразователи АМКРО могут быть притерты для соответствия любому диаметру кривизны поверхности под заказ. В прайсе указаны лишь наиболее распространенные типоразмеры, как правило имеющиеся на складе компании в наличии. Наличие или срок исполнения заказа для других диаметров кривизны уточняйте при заказе.



Технические характеристики:

Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения. Размер пьезоэлемента 5х5мм идеально подходит для контроля стыковых соединений труб небольшого диаметра



  • Тип- контактный, наклонный, совмещенный, поперечных волн
  • Направление притирки- вдоль направления излучения УЗ колебаний
  • Диаметр притирки- любой по заказу
  • Угол ввода ультразвуковых колебаний в сталь 20- 70 °
  • Обозначение по ГОСТ- П121-5-70-M-ДХХ (где XX - диаметр кривизны поверхности)
  • Номинальная частота преобразователя- 5,0 МГц ± 10%
  • Тип излучаемых волн- поперечные
  • Размер пьезокерамического элемента- 5х5 мм
  • Размер контактной поверхности (до притирки)- 13х23 мм
  • Материал призмы- орстекло
  • Разъем подключения- Lemo 00.250
  • Встроенный согласующий элемент- индуктивность
  • Материал корпуса- латунь с гальваническим покрытием
  • Габаритные размеры (ШхДхВ)- 15 х 24 х 17,5 мм



Модели:

  • AM5070J028 (с диаметром 28мм)
  • AM5070J048 (с диаметром 48мм)
  • AM5070J159 (с диаметром 159мм)
  • AM5070J133 (с диаметром 133мм)
  • AM5070J114 (с диаметром 114мм)
  • AM5070J108 (с диаметром 108мм)
  • AM5070J089 (с диаметром 89мм)
  • AM5070J076 (с диаметром 76мм)
  • AM5070J060 (с диаметром 60мм)
  • AM5070J057 (с диаметром 57мм)
  • AM5070J045 (с диаметром 45мм)
  • AM5070J219 (с диаметром 219мм)
  • AM5070J042 (с диаметром 42мм)
  • AM5070J038 (с диаметром 38мм)
  • AM5070J032 (с диаметром 32мм)
  • AM5070J530 (с диаметром 530мм)
  • AM5070J426 (с диаметром 426мм)
  • AM5070J377 (с диаметром 377мм)
  • AM5070J325 (с диаметром 325мм)
  • AM5070J273 (с диаметром 273мм)
  • AM5070J025 (с диаметром 25мм)
