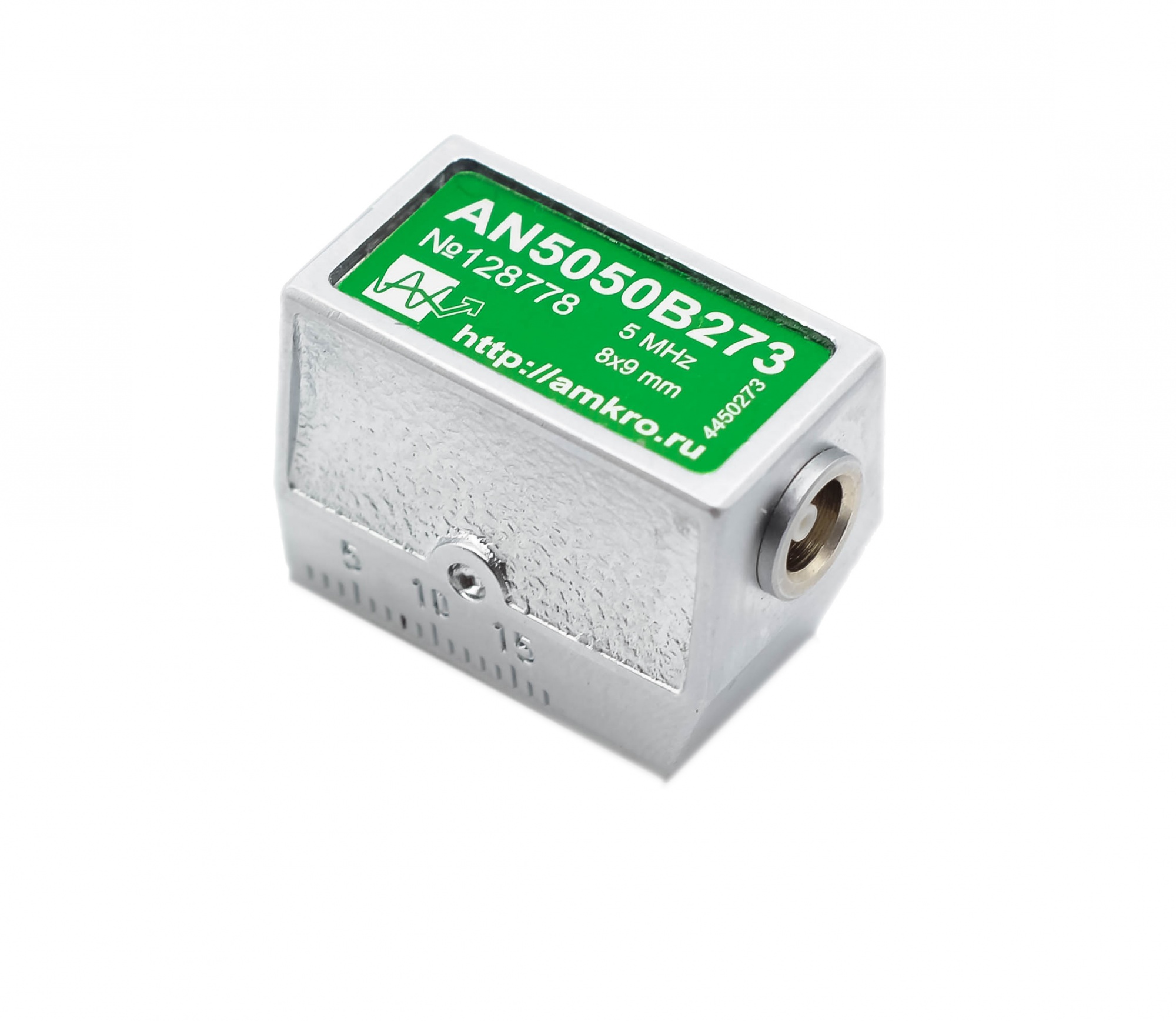

Наклонный совмещенный притертый преобразователь 5 МГц с углом 50град AN5050Bxx

  • Наклонный совмещенный притертый преобразователь 5 МГц с углом 50град AN5050Bxx

    /images/all/3/17322/big/img_5.jpg

    jijijij

    Наклонный совмещенный притертый преобразователь 5 МГц с углом 50град AN5050Bxx

ЦЕНА: 5 700 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Кропус


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: Наклонный совмещенный притертый преобразователь

Производитель: Кропус

Модель: AN5050Bxx

Гарантия: 1 год



Описание:

Ультразвуковые наклонные совмещенные преобразователи для контроля гибов труб. Частота 5 МГц, угол ввода в сталь 50 град.

Выполняются с притиркой под определенный диаметр гиба.

Также используются для выявления продольных дефектов труб указанного диаметра.



Обозначение: AN25050Bxx, где

  • AN -тип корпуса и конструкции;
  • 50 - частота 5,0 МГц
  • 50-угол ввода УЗ колебаний 50 градусов (для стали марки 20)
  • B - (bending) обозначение направления притирки (поперек направления излучения колебаний)
  • xx - диаметр притирки



Наклонные преобразователи АМКРО могут быть притерты для соответствия любому диаметру кривизны поверхности под заказ. В прайсе указаны лишь наиболее распространенные типоразмеры, как правило имеющиеся на складе компании в наличии. Наличие или срок исполнения заказа для других диаметров кривизны уточняйте при заказе.



Технические характеристики:

Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.



  • Тип- контактный, наклонный, совмещенный, поперечных волн
  • Направление притирки- поперек направления излучения УЗ колебаний
  • Диаметр притирки- любой по заказу
  • Угол ввода ультразвуковых колебаний в сталь 20- 50 °
  • Обозначение по ГОСТ- П121-5-50-ДХХ (где XX - диаметр кривизны поверхности)
  • Номинальная частота преобразователя- 5,0 МГц ± 10%
  • Тип излучаемых волн- поперечные
  • Размер пьезокерамического элемента- 8х9 мм
  • Размер контактной поверхности (до притирки)- 13х24 мм
  • Материал призмы- орстекло
  • Разъем подключения- Lemo 00.250
  • Встроенный согласующий элемент- индуктивность
  • Материал корпуса- латунь с гальваническим покрытием
  • Габаритные размеры (ШхДхВ)- 16,5 х 28 х 22 мм



Модели:

  • AN5050B066 (с диаметром 66 мм)
  • AN5050B076 (с диаметром 76 мм)
  • AN5050B089 (с диаметром 89 мм)
  • AN5050B108 (с диаметром 108 мм)
  • AN5050B114 (с диаметром 114 мм)
  • AN5050B133 (с диаметром 133 мм)
  • AN5050B159 (с диаметром 159 мм)
  • AN5050B219 (с диаметром 219 мм)
  • AN5050B273 (с диаметром 273 мм)
  • AN5050B325 (с диаметром 325 мм)
