Пьезоэлектрический преобразователь (ПЭП) типа П121

Пьезоэлектрический преобразователь (ПЭП) типа П121

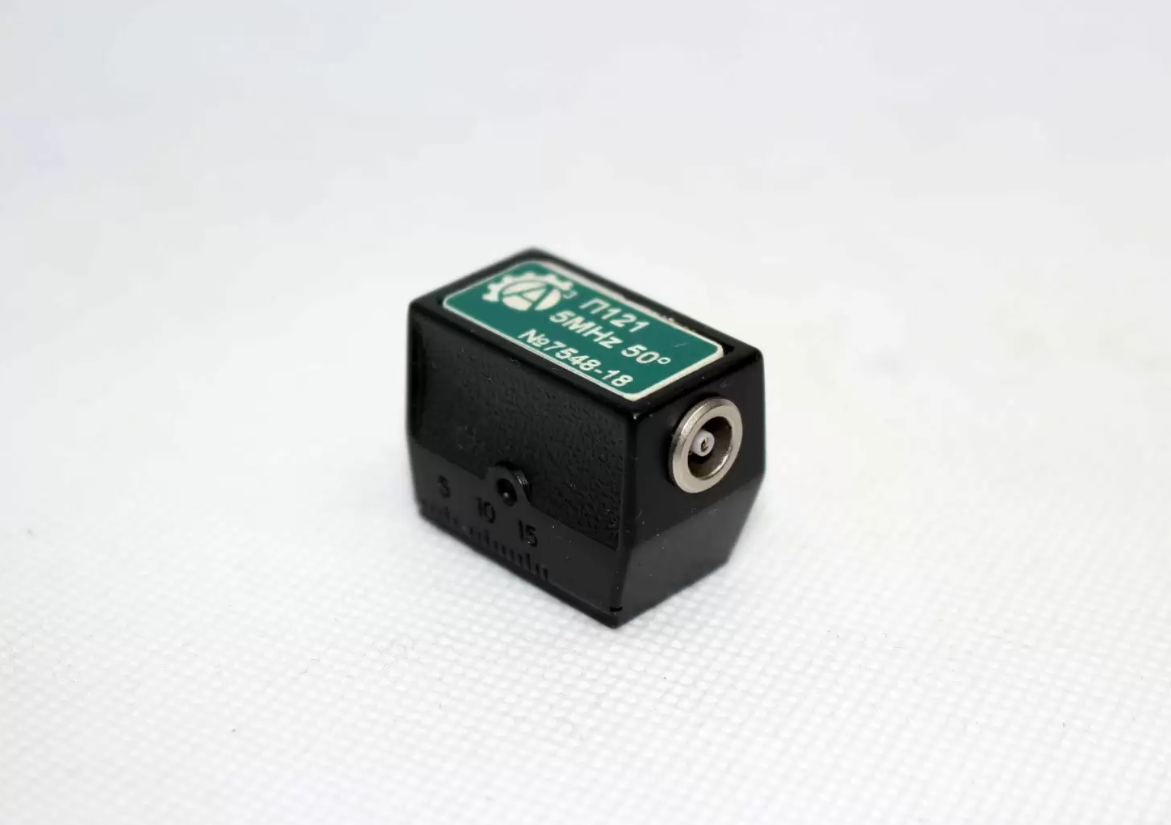

/images/all/3/20360/big/img_5.png
jijijij
Пьезоэлектрический преобразователь (ПЭП) типа П121

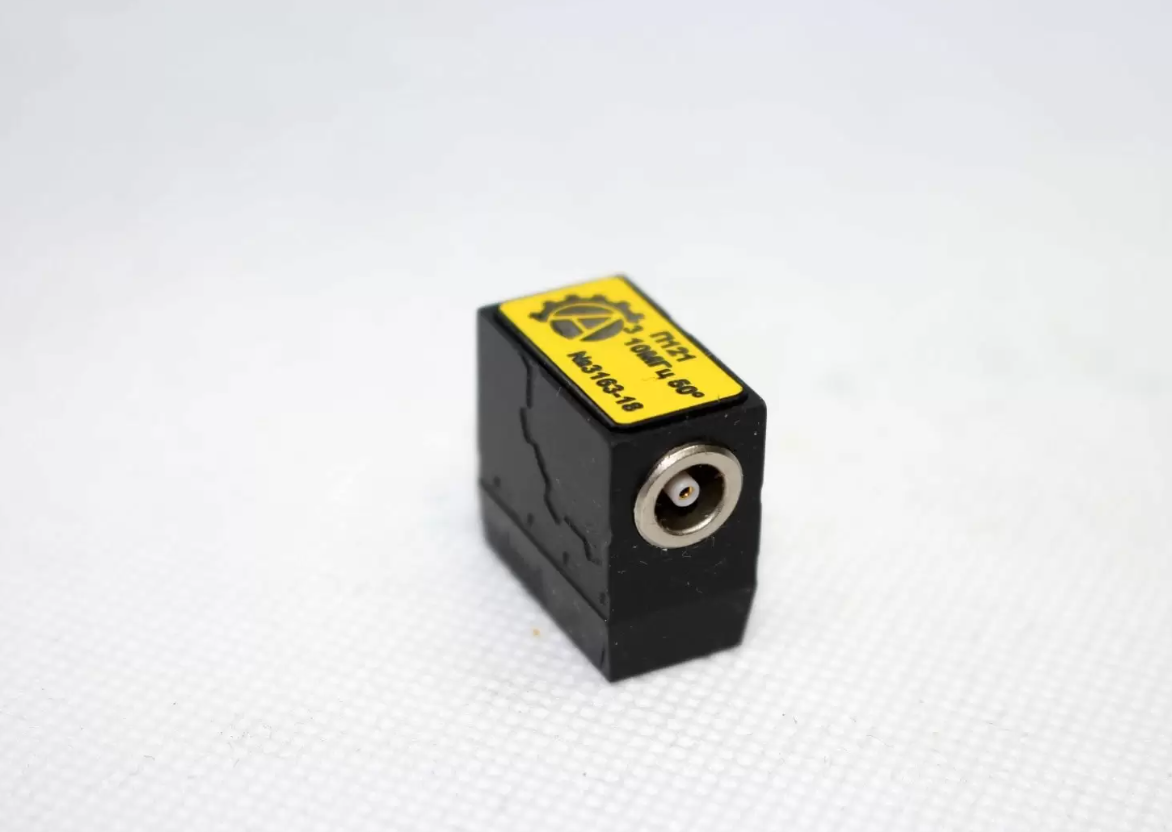

/images/all/3/20360/big/img_14.png
Пьезоэлектрический преобразователь (ПЭП) типа П121
Пьезоэлектрический преобразователь (ПЭП) типа П121

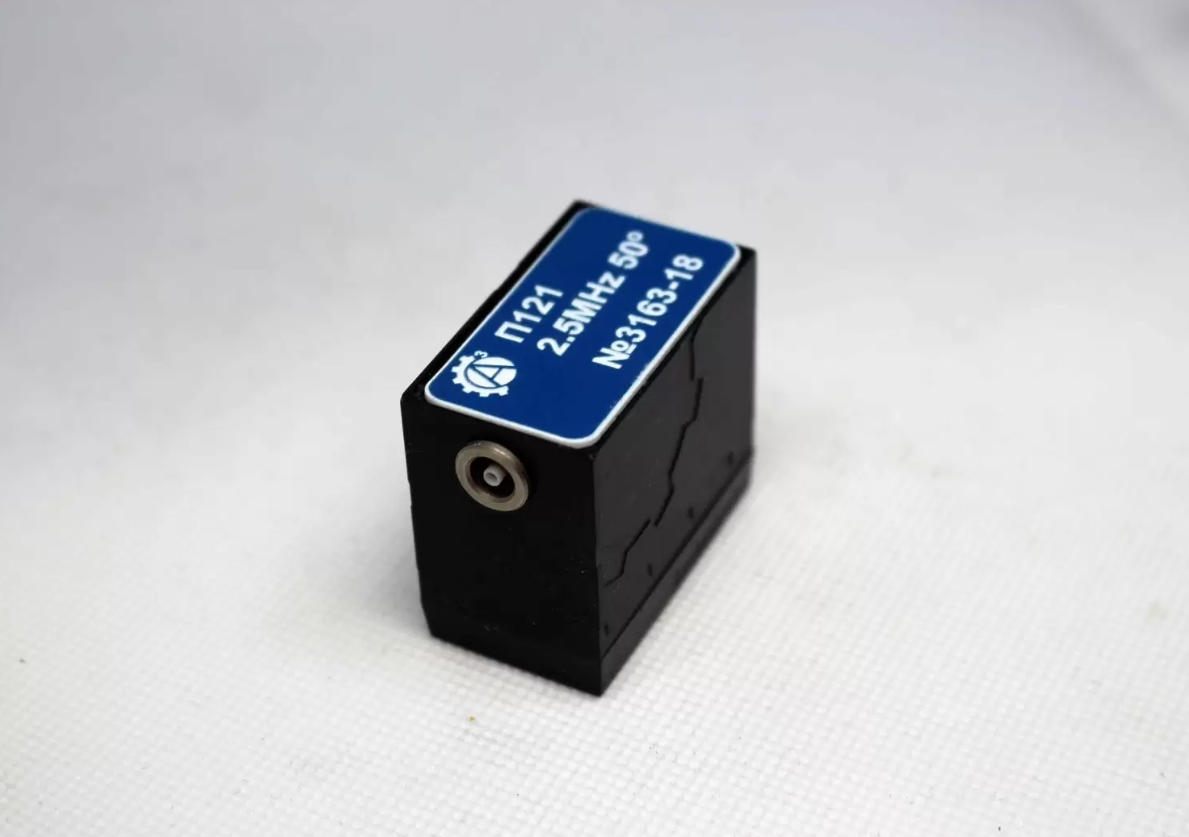

/images/all/3/20360/big/img_16.png
1

ЦЕНА: от 3 300 руб.

Модификации:

КУПИТЬ

ПРОИЗВОДИТЕЛЬ:
А3 Инжиниринг

Россия

Артикул: 4834

	Гарантия: 1 год
	Версия для печати

Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

ОПИСАНИЕ ОТЗЫВЫ ВОПРОСЫ

Тип оборудования: Пьезоэлектрический преобразователь (ПЭП) типа П121

Производитель: А3 Инжиниринг

Гарантия: 1 год

Описание преобразователей:

Наклонные совмещенные преобразователи с углом ввода от 40 до 75 градусов предназначены для контроля сварных и паяных соединений, элементов металлических конструкций, трубопроводов и других изделий продольными, поперечными и поверхностными волнами. Призмы преобразователей могут быть изготовлены как из оргстекла так и из износостойкого полимера. Конструкция ПЭП всех серий допускает притирку для контроля стыков и гибов диаметром от 12 мм и более. Все преобразователи имеют корпус из износостойкого пластика или алюминия и разъем Lemo 00. Выпускаются в соответствии с ТУ 427610-002-4407661-2016 "Ультразвуковые пьезо-электрические преобразователи. Общие технические требования."

Отличительные особенности

Малые габаритные размеры;
Малая ближняя зона;
Малые значения стрелы, удовлетворяющие требованиям нормативных документов;
Многоуровневая система защиты от помех;
Высокое соотношение сигнал/шум;
Использование пьезоэлементов разной формы (круглой, прямоугольной или квадратной), в зависимости от решаемых задач;
Возможно изготовление ПЭП с широким шагом сканирования;
Типоразмеры выпускаемых преобразователей приведены ниже:

Технические характеристики:

Серия d6 Дефектоскопия сварных швов и изделий малой толщины (4 … 12 мм):

Тип ПЭП	Размер пьезоэлемента	Рабочая частота, МГц ±10%	Угол ввода, ±1,5º	Стрела, ±1 мм	Размер рабочей поверхности	Габаритные размеры
П121-5-40-d6	Ø6мм	5	40	6	24х14	28х20х16
П121-5-45-d6			45	6
П121-5-50-d6			50	7
П121-5-60-d6			60	7
П121-5-65-d6			65	8
П121-5-70-d6			70	8
П121-5-72-d6			72	9
П121-5-75-d6			75	9
П121-10-65-d6		10	65	8
П121-10-70-d6			70	8
П121-10-75-d6			75	9

Серия S55 Дефектоскопия сварных швов и изделий малой толщины (4 … 12 мм):

Тип ПЭП	Размер пьезоэлемента	Рабочая частота, МГц ±10%	Угол ввода, ±1,5º	Стрела, ±1 мм	Размер рабочей поверхности	Габаритные размеры
П121-5-40-S55	Прямоугольный 5х5 мм	5	40	5	24х14 для исполнения 1 и 19х10 для исполнения 2	28х20х16 для исполнения 1 и 20х11х20 для исполнения 2
П121-5-45-S55			45	5
П121-5-50-S55			50	6
П121-5-60-S55			60	6
П121-5-65-S55			65	7
П121-5-70-S55			70	7
П121-5-72-S55			72	8
П121-5-75-S55			75	8
П121-10-65-S55		10	65	7
П121-10-70-S55			70	7
П121-10-75-S55			75	8

Серия d10 Дефектоскопия сварных швов небольшой толщины (12 … 40 мм):

Тип ПЭП	Размер пьезоэлемента	Рабочая частота, МГц ±10%	Угол ввода, ±1,5º	Стрела, ±1 мм	Размер рабочей поверхности	Габаритные размеры
П121-2,5-40-d10	Ø10мм	2,5	40	7	24х14	28х20х16
П121-2,5-45-d10			45	8
П121-2,5-50-d10			50	8
П121-2,5-60-d10			60	9
П121-2,5-65-d10			65	9
П121-2,5-70-d10			70	10
П121-5-40-d10		5	40	7
П121-5-45-d10			45	8
П121-5-50-d10			50	8
П121-5-60-d10			60	9
П121-5-65-d10			65	9
П121-5-70-d10			70	10

Серия d12 Дефектоскопия сварных швов и изделий большой толщины (40 … 80 мм):

Тип ПЭП	Размер пьезоэлемента	Рабочая частота, МГц ±10%	Угол ввода, ±1,5º	Стрела, ±1 мм	Размер рабочей поверхности	Габаритные размеры
П121-2,5-40-d12	Ø12 мм	2,5	40	9	21х37	34х21х34
П121-2,5-45-d12			45	9
П121-2,5-50-d12			50	9
П121-2,5-60-d12			60	10
П121-2,5-65-d12			65	12
П121-2,5-70-d12			70	14
П121-2,5-90-d12			90	-
П121-5-40-d12		5	40	9
П121-5-45-d12			45	9
П121-5-50-d12			50	9
П121-5-60-d12			60	10
П121-5-65-d12			65	12
П121-5-70-d12			70	14

Серия 810 Дефектоскопия сварных швов и изделий небольшой толщины (12 … 40 мм):

Тип ПЭП	Размер пьезоэлемента	Рабочая частота, МГц ±10%	Угол ввода, ±1,5º	Стрела, ±1 мм	Размер рабочей поверхности	Габаритные размеры
П121-1,8-40-810	Прямоугольный 8х10 мм	1,8	40	7	24х14	28х20х16
П121-1,8-45-810			45	8
П121-1,8-50-810			50	8
П121-1,8-60-810			60	9
П121-1,8-65-810			65	9
П121-1,8-70-810			70	10
П121-2,5-40-810		2,5	40	7
П121-2,5-45-810			45	8
П121-2,5-50-810			50	8
П121-2,5-60-810			60	9
П121-2,5-65-810			65	9
П121-2,5-70-810			70	10
П121-5-40-810		5	40	7
П121-5-45-810			45	8
П121-5-50-810			50	8
П121-5-60-810			60	9
П121-5-65-810			65	9
П121-5-70-810			70	10
П121-5-75-810			75	11

Каждый преобразователь снабжен паспортом, в котором приведены его метрологические и акустические характеристики.

Комплект поставки:

Паспорт, сертификат о калибровке, упаковка
