Преобразователь SENDAST П121

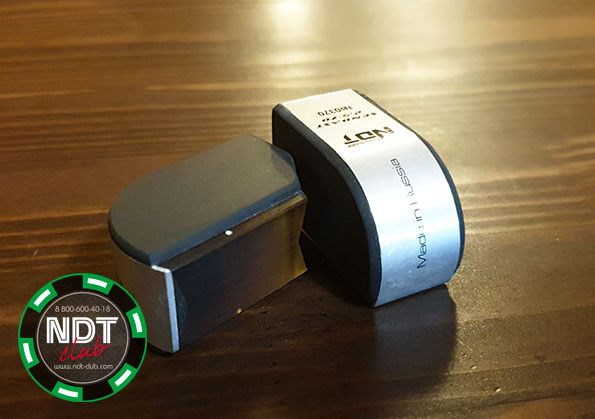

  • Преобразователь SENDAST П121

    /images/all/3/15331/big/img_5.jpg

    jijijij

    Преобразователь SENDAST П121

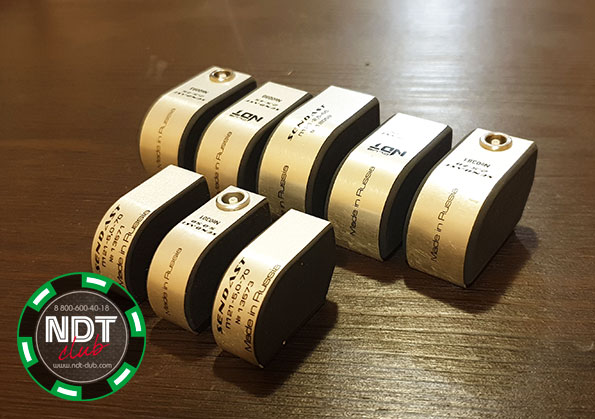

  • Преобразователь SENDAST П121

    /images/all/3/15331/big/img_14.jpg

    Преобразователь SENDAST П121

    Преобразователь SENDAST П121

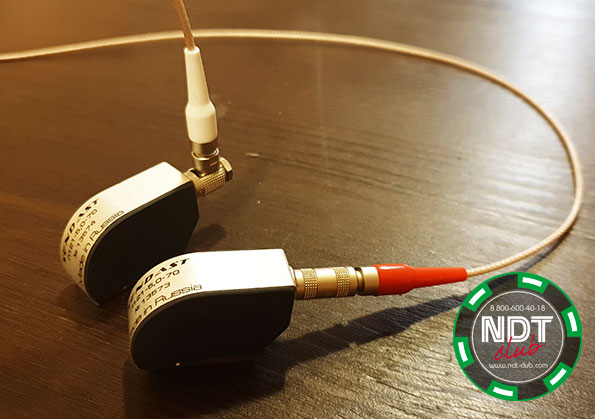

  • ПЭП SENDAST П121

    /images/all/3/15331/big/img_16.jpg

    1

    ПЭП SENDAST П121

ЦЕНА: от 15 500 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
NDT-club (НДТ-КЛАБ)


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Описание:



SENDAST П121 наклонные износостойкие преобразователи, предназначены для проведения ручного ультразвукового контроля в составе ультразвуковых дефектоскопов общего назначения. Призма преобразователей изготовлена из износостойкого инновационного полимера, обеспечивающего отличное соотношение полезный сигнал/шум и превосходство по износу со стандартными ПЭП до 8 раз.

ТЕХНОЛОГИИ SENDAST:

DEEPDAMP - инновационная технология создания внутреннего пьезоакустического модуля преобразователя, способного генерировать предельно малые по времени, широкополосные полезные сигналы, обеспечивающие предельную физическую разрешающую способность, точность, повторяемость и стабильность измерений

Концепт технологии – максимальное согласование пьезокристалла с окружающей средой по акустическим, механическим и электрическим аспектам материаловедения. Технология обеспечивает относительную полосу пропускания до 140 %, в частотном диапазоне от 0,5 до 10МГц. Такие сигналы наиболее полезны в УЗ-контроле материалов с высоким затуханием, так как имеют лучшее прохождение за счет своего широкого спектра составляющих гармоник.

ULTRA SAS - инновационная технология глубокого подавления собственных шумов призматической части датчиков

Концепт технологии - специальный полимерный компаунд с уникально высокой способностью поглощать ультразвуковую энергию. Использование этого компаунда обеспечивает возможность изготовления преобразователей с малой стрелой и низким уровнем шумов в зоне приема эхосигналов с глубины 3…5 мм в стали возникающие внутри призмы волновые переотражения (шумы) попадают на границу с компаундом, проходят через нее без какого-либо преломления/отражения и предельно быстро затухают в компаунде. УЗ-затухание компаунда составляет 8 дБ/мм (на частоте 2,5 МГц). что в среднем в 30 раз больше, чем в полимерах для призм, имеющих УЗ-затухание 0,18…0,40 дБ/мм. Аномально высокое УЗ-затухание компаунд имеет благодаря своей особой внутренней структуре – в виде равномерной паутины мембран, имеющих толщину 1…3 мкм и модуль упругости на порядок меньший, чем у полимеризованного компаунда. Расстояния между мембранами 100…200 мкм

СКИН - инновационная технология высокой электромагнитной помехоустойчивости ультразвуковых преобразователей

Концепт технологии – специальное экранирующее покрытие, наносимое на внутренние поверхности составляющих частей преобразователя, в том числе и со стороны излучающей поверхности пьезоэлемента в процессе его сборки. Покрытие СКИН работает как электромагнитный экран, но имеет высокую акустическую прозрачность для ультразвуковых колебаний. Высокая экранирующая эффективность обеспечивается малым удельным сопротивлением. Акустическая прозрачность обеспечивается микронной толщиной покрытия



Особенности SENDAST П121:



  • ВЫСОКАЯ ИЗНОСОУСТОЙЧИВОСТЬ – особенный инновационный полимер призмы по износу превосходит преобразователи с призмой из оргстекла и эпоксидных компаундов до 8 раз

  • ЭКОНОМИЯ - выбирая преобразователи SENDAST, вы экономите деньги на покупку преобразователей минимум в 2 раза

  • ВЫСОКАЯ ТЕРМОСТОЙКОСТЬ – Преобразователи пригодны для контакта с объектами контроля, нагретыми до 200 °С (кратковременное использование)

  • ВЫСОКАЯ ЧУВСТВИТЕЛЬНОСТЬ - Соотношение сигнал/шум в зоне контроля не менее 20 Дб

  • ШИРОКОПОЛОСНОСТЬ СВЫШЕ 100% - В преобразователях применяется оригинальная технология «DeepDamp» для получения широкополосных сигналов предельно малой длительности

  • БЕСКОРПУСНОЕ ИЗГОТОВЛЕНИЕ - отсутствие трения элементов корпуса преобразователя о металл, исключает влипание  преобразователя и обеспечивает равномерное скольжение по объекту контроля

  • ОРИГИНАЛЬНЫЙ ДИЗАЙН - обтекаемая, сглаженная форма преобразователя и обрезиненные, нескользящие боковые накладки создают комфортное нехолодное и не режущее тактильное ощущение при работе, способствуют снижению напряжения пальцев руки

  • ПОЛНАЯ ЭЛЕКТРОМАГНИТНАЯ ПОМЕХОЗАЩИЩЕННОСТЬ – экранирование со всех сторон, включая рабочую поверхность - оригинальная технология «СКИН»

  • СОВМЕСТИМОСТЬ - отсутствие внутренних цепей коррекции (внутренней индуктивности) позволяет работать с большинством российских (А1212 MASTER, A1214EXPERT,УСД-50, УСД-60, УД2В-П46, A1211MINI, A1550 IntroVisor, УД-2-70 и др.) и зарубежных дефектоскопов (USM GO, EPOCH, и др.)

  • ГЕОМЕТРИЧЕСКОЕ ПОДАВЛЕНИЕ ШУМОВ - оригинальная технология «Ultra SAS» для подавления собственных внутрипризматических шумов

  • ДОЛГОВЕЧНЫЙ ШИЛЬДИК - информация наносится по технологии Металлографика®. Маркировка преобразователя внедряется в металлический каркас преобразователяна глубину 18-22 мкм и не стирается со временем при воздействии с контактными жидкстями

  • ГОРИЗОНТАЛЬНОЕ И ВЕРТИКАЛЬНОЕ РАСПОЛОЖЕНИЕ РАЗЪЁМА







НАИМЕНОВАНИЕ

ЧАСТОТА, МГЦ

УГОЛ ВВОДА, °

ПЬЕЗОЭЛЕМЕНТ, ММ

СТРЕЛА, ММ

ЦЕНА

П121-2,5-40 SENDAST

2,5

40

12

10,0±1

12 500

П121-2,5-45 SENDAST

2,5

45

12

10,5±1

12 500

П121-2,5-50 SENDAST

2,5

50

12

11,0±1

12 500

П121-2,5-55 SENDAST

2,5

55

12

11,0±1

12 500

П121-2,5-60 SENDAST

2,5

60

12

9,5±1

12 500

П121-2,5-65 SENDAST

2,5

65

12

10,0±1

12 500

П121-2,5-70 SENDAST

2,5

70

12

11,0±1

12 500

П121-2,5-75 SENDAST

2,5

75

12

11,0±1

12 500

П121-5,0-40 SENDAST

5,0

40

6

7,0±1

12 500

П121-5,0-45 SENDAST

5,0

45

6

7,0±1

12 500

П121-5,0-50 SENDAST

5,0

50

6

7,5±1

12 500

П121-5,0-55 SENDAST

5,0

55

6

7,5±1

12 500

П121-5,0-60 SENDAST

5,0

60

6

5,5±1

12 500

П121-5,0-65 SENDAST

5,0

65

6

6,0±1

12 500

П121-5,0-70 SENDAST

5,0

70

6

6,5±1

12 500

П121-5,0-75 SENDAST

5,0

75

6

8,0±1

12 500

П121-10,0-65 SENDAST

5,0

65

6

6,5±1

14 000

П121-10,0-70 SENDAST

5,0

70

6

7,0±1

14 000

П121-10,0-75 SENDAST

5,0

75

6

8,0±1

14 000

П121-1,8-40 SENDAST

1,8

40

18

13,0±1

20 000

П121-1,8-50 SENDAST

1,8

50

18

13,0±1

20 000

П121-1,8-60 SENDAST

1,8

60

18

14,0±1

20 000

П121-1,8-65 SENDAST

1,8

65

18

14,0±1

20 000

ПРИТЕРТЫЙ ПЭП SENDAST

+ 1000

В ТАБЛИЦЕ УКАЗАНЫ НОМИНАЛЬНЫЕ ЗНАЧЕНИЯ



ГОРИЗОНТАЛЬНОЕ РАСПОЛОЖЕНИЕ - классическое исполнение c выходом разъёма под кабель горизонтально поверхности





ВЕРТИКАЛЬНОЕ РАСПОЛОЖЕНИЕ– проведение контроля в неудобных местах и ограниченных пространствах
