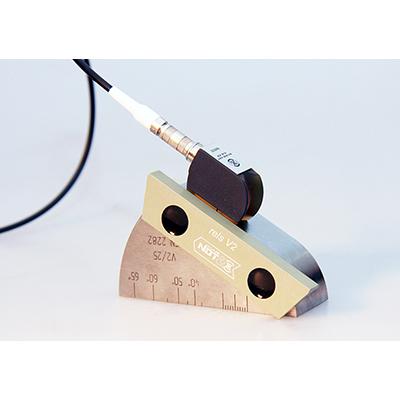

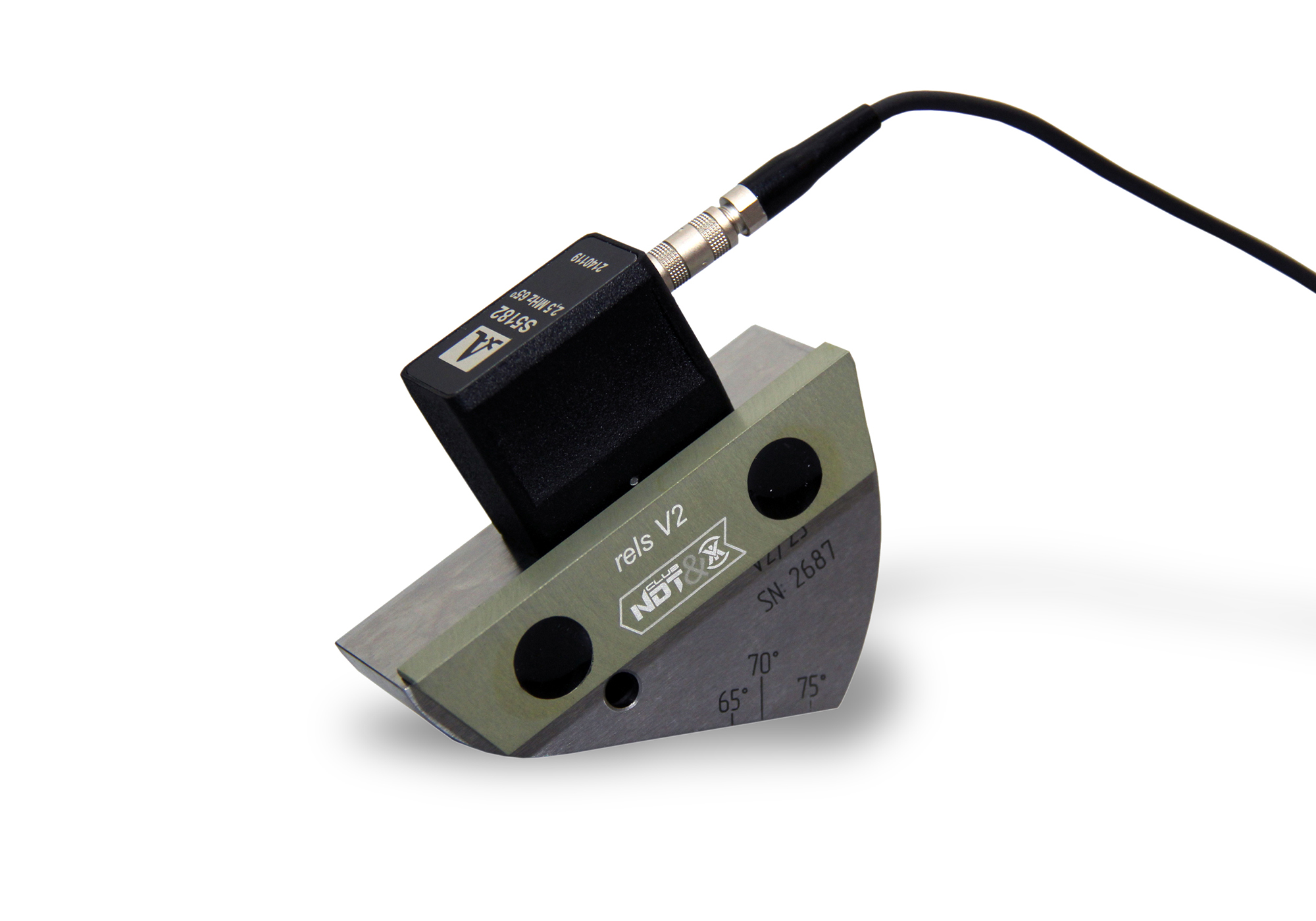

Рейсшина RELS V2 предназначена для обеспечения прямолинейного перемещения наклонных пэп на образце V2/V2M и облегчения поиска максимумов сигналов от искусственных отражателей с последующей их фиксацией. Тщательно подобранное сочетание степени магнитного прижатия и обеспечение анти проскальзывающего эффекта позволяет быстро выставить нужное положение рейсшины на образце и надежно удерживать траекторию перемещения преобразователя.
Рейсшина удобна для использования с образцом V2 как в полевых условиях для оценки параметров пэп, так и в лабораторных условиях, например при настройке опорного уровня АРД диаграмм на дефектоскопах.
Свойства рейсшины RELS V2:
Возможность мгновенной установки произвольного положения рейсшины на образце V2
Анти проскальзывающий эффект обеспечивается даже на замасленной поверхности
Минимальное трение преобразователя о рейсшину
Возможность контроля азимутального перекоса преобразователя на поверхности образа
Конструктивное исполнение рейсшины RELS V2:
Рейсшина изготовлена из легкого прочного авиационного сплава
Высокоточное ЧПУ исполнение – внешний вид соответствует требованиям отраслевого стандарта ОСТ.4.ГО.070.014 (отсутствие, вмятин, заусенец, царапин, режущих кромок)
Цветное защитно-декоративное покрытие
Встроенные магниты для фиксации положения на образце. Магниты фиксированы эластичным компаундом для поглощения случайных ударно-вибрационных нагрузок
Маслостойкие элементы анти скольжения рейсшины
Грань рейсшины, вдоль которой происходит сканирование, имеет скос под 45° - уменьшает трение ПЭП о рейсшину
