SENDAST П111 ПРД/ПРТ – прямые совмещённые преобразователи с линией задержки

  • SENDAST П111 ПРД/ПРТ – прямые совмещённые преобразователи с линией задержки

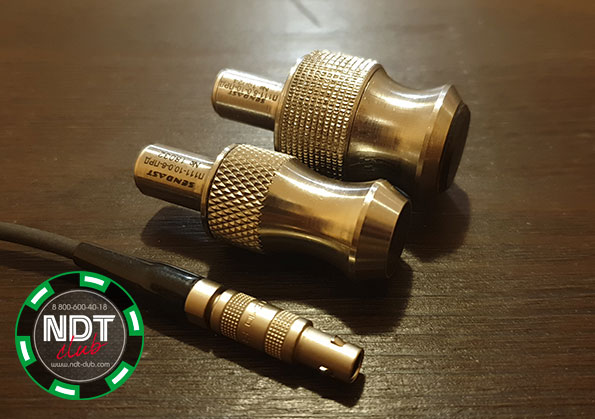

    /images/all/3/15336/big/img_5.jpg

    jijijij

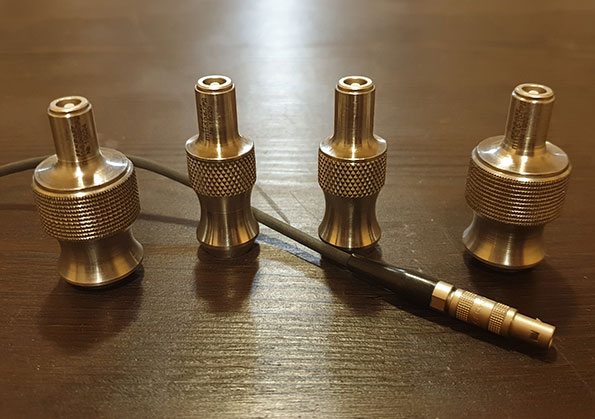

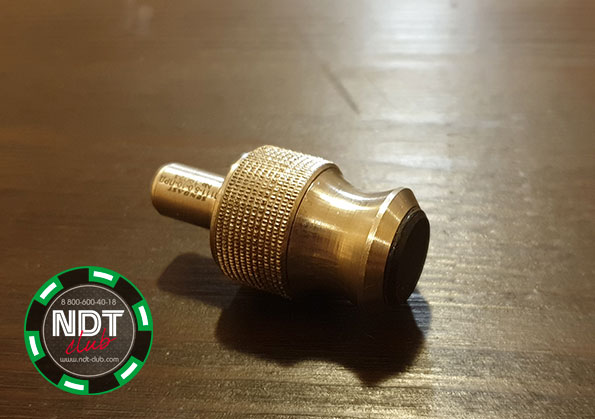

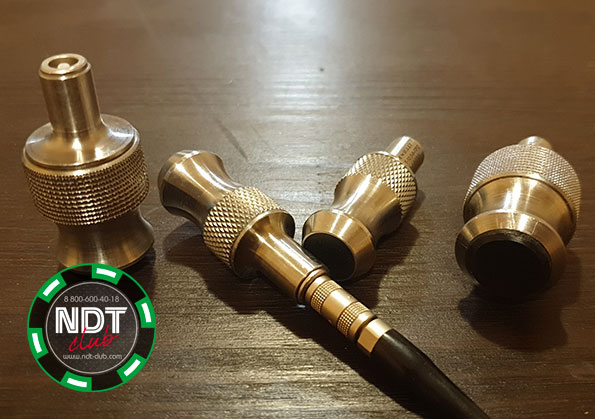

    SENDAST П111 ПРД/ПРТ – прямые совмещённые преобразователи с линией задержки

ЦЕНА: 30 000 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
NDT-club (НДТ-КЛАБ)


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Описание:



SENDAST П111 ПРТ/ПРД – инновационные прямые совмещённые преобразователи на призме. Призма преобразователей ПРТ/ПРД изготовлена из специализированного износостойкого полимера с термической стойкостью до +250 ⁰С.



Призматические преобразователи ПРТ/ПРД обладают лучшими качествами преобразователей П111 и П112:



  • ИСКЛЮЧИТЕЛЬНО МАЛАЯ МЕРТВАЯ ЗОНА

  • ОТСУТСТВИЕ V-КОРРЕКЦИИ ОБЕСПЕЧИВАЕТ РАВНОМЕРОНОСТЬ ИЗМЕРЕНИЙ ВО ВСЕМ ДИАПАЗОНЕ

  • ОТСУТСТВИЕ АКУСТИЧЕСКОГО ЭКРАНА - ВОЗМОЖНОСТЬ ПЕРЕМЕЩЕНИЯ ПРЕОБРАЗОВАТЕЛЯ (СКАНИРОВАНИЯ)  ПРАКТИЧЕСКИ ПО ЛЮБОЙ ПОВЕРХНОСТИ

  • ИЗНОСОСТОЙКАЯ ПРИЗМА ИЗ ИННОВАЦИОННОГО СПЕЦИАЛИЗИРОВАННОГО ПОЛИМЕРА

  • ТЕМПЕРАТУРНАЯ УСТОЙЧИВОСЬ ДО  +250 ⁰С

  • ВЫСОКАЯ РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ

  • ПОЛЕЗНЫЙ СИГНАЛ ПРЕДЕЛЬНО МАЛОЙ ДЛИТЕЛЬНОСТИ - КОРОТКИЙ СИГНАЛ

  • ПРИЗМАТИЧЕСКОЕ ОКНО ОБЕСПЕЧИВАЕТ КОНТРОЛЬ ДО 40 ММ ПО СТАЛИ



ОБЛАСТИ ПРИМЕНЕНИЯ ПРЕОБРАЗОВАТЕЛЕЙ SENDASTП111 ПРТ/ПРД:



  • КОНТРОЛЬ ОКОЛОШОВНОЙ ЗОНЫ СВАРНЫХ СОЕДИНЕНИЙ НА ТРУБАХ И ЛИСТОВОМ МЕТАЛЛЕ

  • ОБНАРУЖЕНИЕ ДЕФЕКТОВ НА МАЛЫХ ГЛУБИНАХ ПОД ПОВЕРХНОСТЬЮ ДО 0,5 ММ

  • ОБНАРУЖЕНИЕ РАССЛОЕНИЙ В ЛИСТОВОМ МЕТАЛЛЕ, В ТОМ ЧИСЛЕ КОНТРОЛЬ ТИТАНОВЫХ ПЛИТ

  • ТОЛЩИНОМЕТРИЯ ТОНКОСТЕННЫХ ИЗДЕЛИЙ ИЗ МЕТАЛЛА И ПЛАСТИКА

  • ПРИЗМАТИЧЕСКОЕ ОКНО ОБЕСПЕЧИВАЕТ КОНТРОЛЬ ДО 40 ММ ПО СТАЛИ



 ТЕХНОЛОГИИ SENDAST:



DEEPDAMP - инновационная технология создания внутреннего пьезоакустического модуля преобразователя, способного генерировать предельно малые по времени, широкополосные полезные сигналы, обеспечивающие предельную физическую разрешающую способность, точность, повторяемость и стабильность измерений

Концепт технологии – максимальное согласование пьезокристалла с окружающей средой по акустическим, механическим и электрическим аспектам материаловедения. Технология обеспечивает относительную полосу пропускания до 140 %, в частотном диапазоне от 0,5 до 10МГц. Такие сигналы наиболее полезны в УЗ-контроле материалов с высоким затуханием, так как имеют лучшее прохождение за счет своего широкого спектра составляющих гармоник.

ULTRA SAS - инновационная технология глубокого подавления собственных шумов призматической части датчиков

Концепт технологии - специальный полимерный компаунд с уникально высокой способностью поглощать ультразвуковую энергию. Использование этого компаунда обеспечивает возможность изготовления преобразователей с малой стрелой и низким уровнем шумов в зоне приема эхосигналов с глубины 3…5 мм в стали возникающие внутри призмы волновые переотражения (шумы) попадают на границу с компаундом, проходят через нее без какого-либо преломления/отражения и предельно быстро затухают в компаунде. УЗ-затухание компаунда составляет 8 дБ/мм (на частоте 2,5 МГц). что в среднем в 30 раз больше, чем в полимерах для призм, имеющих УЗ-затухание 0,18…0,40 дБ/мм. Аномально высокое УЗ-затухание компаунд имеет благодаря своей особой внутренней структуре – в виде равномерной паутины мембран, имеющих толщину 1…3 мкм и модуль упругости на порядок меньший, чем у полимеризованного компаунда. Расстояния между мембранами 100…200 мкм

СКИН - инновационная технология высокой электромагнитной помехоустойчивости ультразвуковых преобразователей

Концепт технологии – специальное экранирующее покрытие, наносимое на внутренние поверхности составляющих частей преобразователя, в том числе и со стороны излучающей поверхности пьезоэлемента в процессе его сборки. Покрытие СКИН работает как электромагнитный экран, но имеет высокую акустическую прозрачность для ультразвуковых колебаний. Высокая экранирующая эффективность обеспечивается малым удельным сопротивлением. Акустическая прозрачность обеспечивается микронной толщиной покрытия.



Технические характеристики:





НОМЕНКЛАТУРА

ЧАСТОТА, МГц

ДИАМЕТР РАБОЧЕЙ ПОВЕРХНОСТИ, мм

ДИАМЕТР ПЬЕЗОЭЛЕМЕНТА, мм

ДИАПАЗОН ТОЛЩИН, мм

П111-5,0-6 ПРТ SENDAST

5

6

6

1,5-40

П111-10,0-6 ПРТ SENDAST

10

6

6

0,5-40

П111-10,0-6 ПРД SENDAST

10

6

11

1-40

П111-5,0-6 ПРД SENDAST

5

6

11

1,5-40

П111-5,0-10 ПРД SENDAST

5

10

14

2-40
